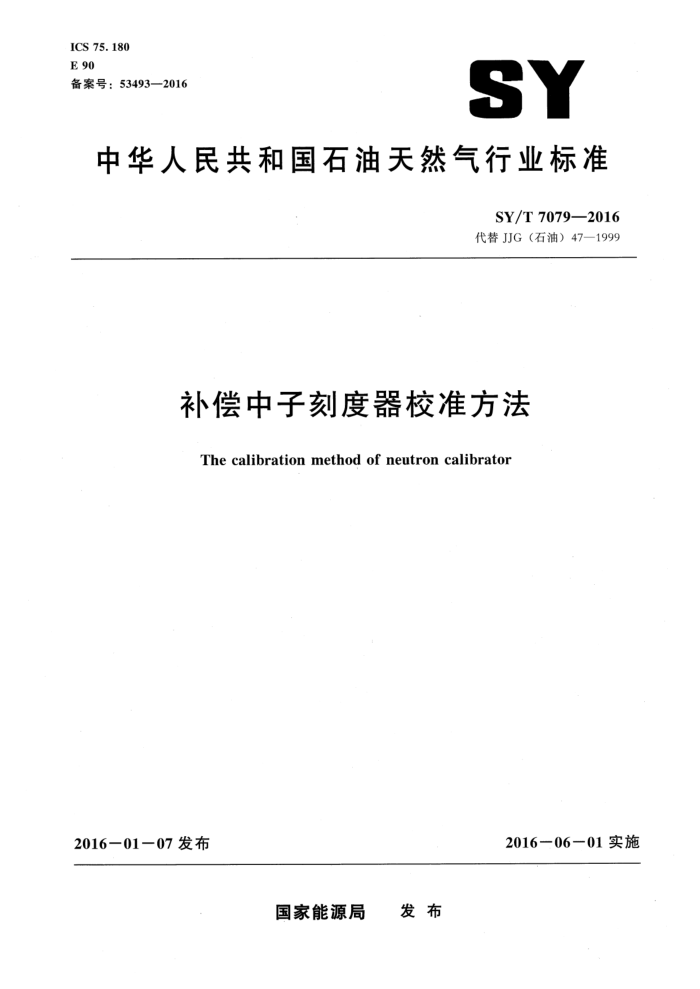

ICS 75. 180 E 90 备案号：53493—2016
SY
中华人民共和国石油天然气行业标准
SY/T 7079—2016 代替JG（石油）47—1999
补偿中子刻度器校准方法
The calibration method of neutron calibrator
2016－01—07 发布
2016一06一01 实施
国家能源局 发布 SY/T 70792016
目 次
前言
范围规范性引用文件术语和定义概述 5
1
2
3
4
技术要求 6 校准条件
校准项目 8 校准方法 9 校准结果 10 复校时间间隔附录 A（规范性附录）标准仪器稳定性测试及响应关系系数的确定附录B（规范性附录）刻度器孔隙度值及其标准不确定度确定附录C（资料性附录）校准证书格式
7
6
15
19
I SY/T 7079—2016
前言
本标准按照GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则起草。
本标准代替 JJG（石油）47--1999《补偿中子刻度器检定规程》。本标准与JJG（石油）47- 1999相比，主要变化如下：
增加了规范性引用文件（见第2章); 增加了中子孔隙度标准井、中子孔隙度工作标准井、中子刻度器的定义（见第3章）；校准用主要设备增加了工作标准井（见6.1）；将原有的记录格式和不确定度评定等内容编排在附录中（见附录 B); 删除了检定结果处理的描述语句；删除了检定证书背面格式，增加了校准证书格式；删除了检定结果通知书背面格式。
本标准由石油工业标准化技术委员会石油专用计量器具校准规范直属工作组提出并归口。 本标准负责起草单位：中国石油天然气集团公司石油测井仪器计量站。 本标准参加起草单位：中国石油集团测井有限公司、中石化胜利石油工程有限公司测井公司。 本标准主要起草人：邱益香、王剑琴、臧德福、王江波、任晓荣、刘青、李来俊。 SY/T 7079—2016
补偿中子刻度器校准方法
范围
1
本标准规定了石油测井领域的补偿中子刻度器校准的技术要求、校准设备、校准条件、校准方法和复校时间间隔。
本标准适用于新投产、使用中和修理后的补偿中子刻度器的校准。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GBZ 142一2002·油（气）田测井用密封型放射源卫生防护标准 JJF 1059.1—2012　测量不确定度评定与表示 SY/T 6139—2005　石油测井专业词汇
3术语和定义
SY/T 6139一2005界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了 SY/T 6139 中的某些术语和定义。 3. 1
计数率counting rate 每秒的脉冲个数，用符号“cps”表示。
3. 2
计数率比值counting rate ratio 补偿中子测井仪所记录的短源距与长源距计数率之比。
3.3
中子孔隙度 neutron porosity 用在中子刻度井中刻度过的补偿中子测井仪测出的地层孔隙度。实质上是等效含氢指数，如实际
孔隙度为零的石膏的中子孔隙度为49%。
［SY/T 6139—2005，定义4.32]
3. 4
标准仪器 standard instruments 将中子孔隙度标准井的孔隙度量值传递到刻度器的专用补偿中子测井仪，并通过计量标准考核，
稳定性符合要求的专用测井仪器。 3.5
中子孔隙度标准井 :primary standard for neutron porosity 复现和保存中子孔隙度标准量值，并经法定程序批准的中子孔隙度专用最高标准计量器具。它一
般为一组实体模型井，它的量值不因测量方法或测量仪器的不同而改变。 SY/T 7079--2016
3.6
中子孔隙度工作标准井 secondary (working) standards for neutron porosity 复现和保存特定型号中子孔隙度量值的专用标准计量器具。它一般为模拟井，它的量值不因测量
方法或测量仪器的不同而改变。 3.7
中子刻度器 calibrator for neutron tool 中子刻度器是中子孔隙度的模拟器，用于仪器刻度。
4.概述
补偿中子刻度器（以下简称“刻度器”）是模拟地层的多个孔隙度的等效装置。它是一个环形筒，环形筒内充满淡水和中子减速材料，内筒直径大于补偿中子测井仪（以下简称“测井仪”）外径。刻度时，将测井仪放人内筒中，插入一些中子减速材料或者改变测井仪的位置，以改变模拟的孔隙度等效值。刻度器有一个孔隙度值作为刻度点，其他孔隙度值作为校验点。
刻度器是将中子孔隙度标准井（以下简称“标准井”）的孔隙度量值，传递到测井仪的专用计量标准器具。用于车间对测井仪进行刻度。
5技术要求
5.1刻度器外观 5.1.1应注明型号、制造厂家及出厂编号，量值标识清晰。 5.1.2应保持整洁，紧固件无松动。 5.1.3外形和调节用减速棒没有变形和明显磨损。 5.1.4液位应灌满，无浑浊，无杂质，矿化度值小于1000mg/L。 5.2　 技术指标 5.2.1刻度器应有一个刻度点及两个以上（包括两个）校验点。刻度点孔隙度标称值范围15p.u.～ 30p.u.，最少有一个校验点的孔隙度标称值小于10p.u.，另一个校验点孔隙度标称值大于30p.u.。 5.2.2新投产的刻度器孔隙度扩展不确定度见表1。
表1孔隙度扩展不确定度表
扩展不确定度（k=2)
孔隙度标称值范围
序号
p. u. 0. 6 1. 2 .2. 5 4. 2 6. 5
p. u. 1~14 14～30 30～50 50～74 74～100
1
2 3 4
5
5.2.31 使用中、修理后的刻度器的孔隙度最大允许误差见表2。
2 SY/T 7079—2016
表2孔隙度最大允许误差表
孔隙度标称值范围
最大允许误差
序号
p. u. 1~14 14～30 30～50 50～74 74～100
p. u. 0.3~0. 6 0.7～1.6 2.0～3.2 4.0~4. 4 5. 2～7. 0
1
2 3 4 5
6 校准条件
6.1 校准用主要设备 6.1.1 标准井和工作标准井主要技术指标
标准井和工作标准井主要技术指标见表3。
表3标准井和工作标准井主要技术指标
名称
数量
主要指标
标称值或标称值范围
标准不确定度
p. u. 0. 1 5. 0 13. 2 20. 2 23. 5 30. 0 37. 2 52. 9 100. 0 15～30 30～100 0～10
p. u. 0. 3 0. 3 0. 3 0. 3 0. 3 0. 4 0. 5 0. 5 0. 5 0. 5 0. 5 0. 4
标准井
9口
工作标准井
至少三个孔隙度点
注：标准井或工作标准井可能因井的不同，标准层数及标称值都会不同
6.1.2配套设备
配套设备主要技术指标见表4。
3 SY/T 7079—2016
表4＇配套设备主要技术指标
数量 1套
主要技术指标
设备名称地面采集系统
± 0. 1% Op. u. ~100p. u.
计数率相对误差孔隙度测量范围
≤1%
计数率比值的相对误差
测量范围，p.u. 标准不确定度，p.u.
1~14 14～30 30～50 50～74 74～100
0. 5 0.9 2. 0 3. 2 5. 0
1支
标准仪器
孔隙度测量不确定度
6.2校准条件 6.2.1 标准仪器和地面采集系统的环境条件
标准仪器和地面采集系统应满足如下环境：
校准时，无其他放射性干扰； -无强震动、无强电磁干扰；环境温度：5℃～35℃；环境湿度：RH<80%。
6.2.2标准井和工作标准井的环境条件
标准井和工作标准井应满足如下环境：
井内温度：5℃～35℃； -井内水位满足要求。
7校准项目
校准项目为:
外观; 量值。
8 校准方法
8.1 外观
外观用目视观察应符合5.1 的规定。 8.2量值校准 8.2.1新投产刻度器的孔隙度量值确定及不确定度计算 8. 2. 1. 1 校准准备
校准前准备工作如下：
4
