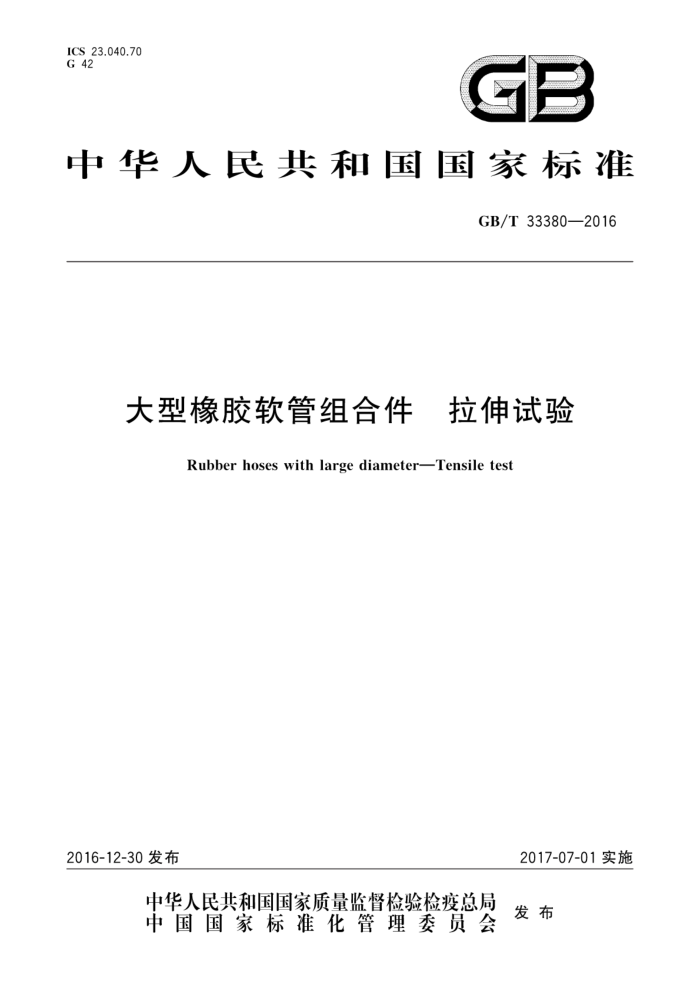

ICS 23.040.70 G 42
GB
中华人民共和国国家标准
GB/T33380—2016
大型橡胶软管组合件 拉伸试验
Rubber hoses withlarge diameterTensile test
2016-12-30发布
2017-07-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 33380—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会软管分技术委员会（SAC/TC35/SC1)归口。 本标准起草单位：江苏太平橡胶股份有限公司、中交广州航道局有限公司、沈阳橡胶研究设计院有
限公司。
本标准主要起草人：王兆龙、王平、周鼎幕、郦国忠、王淑丽、张志勇、曹湘波、何东萍、陈熙宇、张登泰、 赵宁、周超、刘静、孔波。
1 GB/T33380—2016
大型橡胶软管组合件拉伸试验
警示一一使用本标准的人员应熟悉正规实验室操作规程。本标准无意涉及因使用本标准可能出现的所有安全问题。制定相应的安全和健康制度并确保符合国家法规是使用者的责任
1范围
本标准规定了公称直径在150以上的大型橡胶软管组合件的拉伸载荷形变性能试验方法。 本标准适用于两端带法兰的大型橡胶软管组合件的拉伸试验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注目期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T7528一2011橡胶和塑料软管及软管组合件术语
3术语和定义
GB/T7528一2011界定的以及下列术语和定义适用于本文件。
3.1
长度变化率elongationpercent 由于拉伸载荷而引起软管组合件的长度变化，用其变化值与初始长度的百分比表示
3.2
外径变化率 O.D.variation rate 由于拉伸载荷而引起软管组合件的管体外径变化，用其变化值与初始外径的百分比表示。
3.3
长度永久变形率tensilepermanentelongation 卸去载荷后软管组合件放置一定时间时的长度变化率，
3.4
外径永久变形率 O.D.permanentvariationrate 卸去载荷后软管组合件放置一定时间时管体的外径变化率。
4原理
在规定的条件下，在拉力试验机上对软管组合件（空管)进行水平轴向拉伸，其一端固定，另一端连接液压装置，按要求载荷记录软管组合件在拉伸过程中的长度变化、外径变化的数值，通过公式计算得到软管组合件的各种拉伸性能。试验原理示意图如图1所示。
1 GB/T33380—2016
A
B
D
C
F
E
说明： 7
机架；
-
B 软管组合件； C 拉伸方向； D 液压缸； E 控制系统；
数据采集装置。
F
图1 试验原理示意图
5
试验设备
拉力试验机应具有自动提升拉伸力的驱动功能和设定载荷功能，其最大试验拉伸力应满足试样最大拉伸载荷的要求。
6 试样
随机抽取1根长度不大于12m的软管组合件。
1 试样调节
除另有规定外，试样应在环境温度10℃～35℃下自由放置于平地上72h。
试验条件
8
一般情况下，试验在10℃～35℃的环境温度下进行。如有特殊要求，试验温度可由相关方另行规定。
2 GB/T33380—2016
LI -Lo
AL
X 100%
·(5)
Lo
式中： △L——长度变化率；
试样的初始长度，单位为毫米（mm）；试样在指定载荷拉伸后所对应的长度，单位为毫米（mm）。
L。 LI
10.5外径变化率
外径变化率按式（6)计算：
D1 -Do X100% D.
△D:
...(6)
式中： △D 外径变化率； Do 试样管体所标记部位的初始平均外径，单位为毫米（mm）；
试样拉伸后管体所标记部位的平均外径，单位为毫米（mm）。
D, 10.6 长度永久变形率
长度永久变形率按式(7)计算：
Lz - Lo × 100% Lo
0=
..( 7)
式中： 8 L。 试样的初始长度，单位为毫米（mm）； Lz—试样卸荷后自由状态放置8h时的长度，单位为毫米（mm）。
长度永久变形率：
10.7 外径永久变形率
外径永久变形率按式(8)计算：
D2-D D.
X100%
..( 8)
式中： a D. 试样管体所标记部位的初始平均外径，单位为毫米（mm）； D2 试样卸荷后自由状态放置8h时，管体所标记部位的平均外径，单位为毫米（mm）。
外径永久变形率：
11 试验报告
试验报告应包括以下内容：
本标准的编号； b) 所试验的软管组合件的详细说明，包括来源、全称、公称直径、最大工作压力、长度等； c) 试验环境温度； d) 试验载荷； 9 试验结果； 4
a) GB/T33380—2016
f) 在试验过程中发现的异常情况； g) 试验后，试样状况描述，包括扭曲，起泡，断裂、拔脱等； h) 试验日期。
