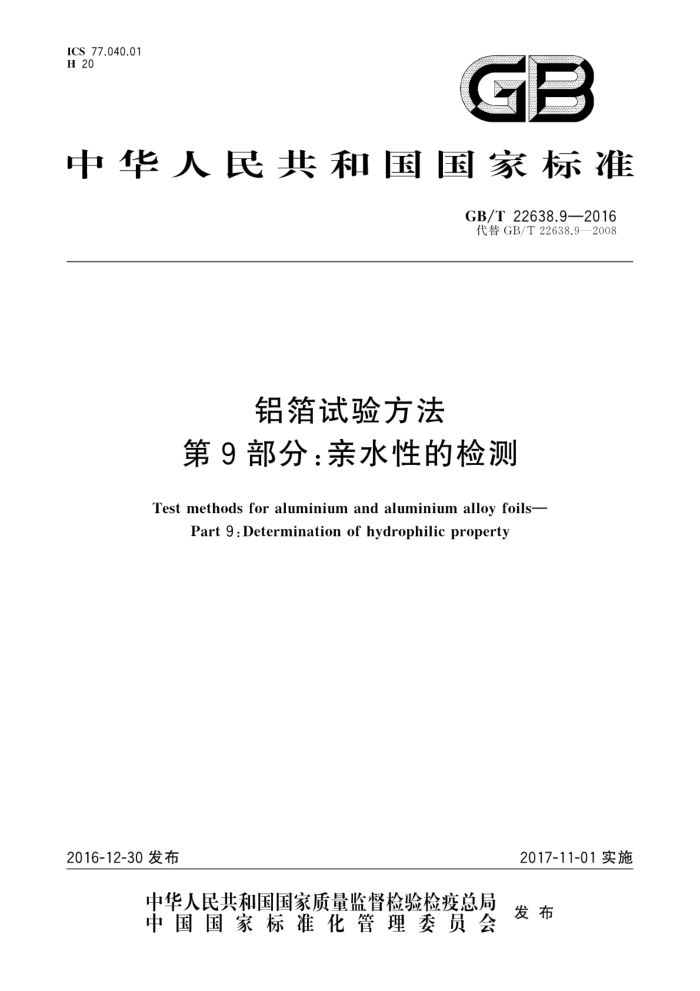

ICS 77.040.01 H 20
GB
中华人民共和国国家标准
GB/T22638.92016 代替GB/T22638.9—2008
铝箔试验方法
第9部分：亲水性的检测
Test methods for aluminium and aluminium alloy foils-
Part 9 : Determination of hydrophilic property
2016-12-30发布
2017-11-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T22638.9—2016
前言
GB/T22638《铝箔试验方法》分为10个部分：
第1部分：厚度的测定；第2部分：针孔的检测；
一第3部分：粘附性的检测；一第4部分：表面润湿张力的测定；
第5部分：润湿性的检测；第6部分：直流电阻的测定；第7部分：热封强度的测定；第8部分：立方面织构含量的测定；第9部分：亲水性的检测；第10部分：涂层表面密度的测定。
-
本部分为GB/T22638的第9部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T22638.9一2008《铝箔试验方法 第9部分：亲水性的测定》。本部分与
GB/T22638.9—2008相比主要技术变化如下：
将标准名称修改为“铝箱试验方法 第9部分：亲水性的检测”；增加了规范性引用文件；增加了蒸馏水要求；
-
明确了接触角测定仪的精度要求、修改了烘干箱的温度波动范围、明确了游标卡尺的精度要求；删除了原试样内容，统一了试样尺寸，增加了初期亲水角、工艺亲水角、连续浸渍亲水角、干-湿循环亲水角试样制备的内容；修改了接触角测定仪法中亲水角的说明，并增加接触角示意图；微量进样器法中增加了“针尖与亲水箔表面距离约为10mm”的规定；将微量进样器法中水滴在试样上的静置时间修改为"40s～60s”；微量进样器法中明确了最大与最小水滴直径的测定精度，并增加了水滴平均直径“计算结果精确至小数点后一位”的说明；删除了初期亲水角的测定、工艺亲水角的测定、连续浸渍亲水角的测定、干-湿循环亲水角的测定内容。
本部分由中国有色金属工业协会提出。 本部分由全国有色金属标准化技术委员会（SAC/TC243)归口。 本部分负责起草单位：云南浩鑫铝箔有限公司、上海沪鑫铝箔有限公司、镇江鼎胜铝业股份有限
公司。
本部分参加起草单位：乳源瑶族自治县阳之光亲水箔有限公司、江苏常铝铝业股份有限公司、广州
慧谷化学有限公司、厦门厦顺铝箔有限公司、贵州中铝铝业有限公司、昆山铝业有限公司、江苏大亚铝业有限公司、东北轻合金有限责任公司、华西铝业股份有限公司。
本部分主要起草人：高珺、龚玄、何惠刚、唐海林、石玉珍、尹腾、张敏达、李月峰、张春平、龙应、原必胜、
陈志明、陈雷、张劲松、周淋洁。
本部分所代替标准的历次版本发布情况为：
GB/T22638.9—2008。
I GB/T 22638.9—2016
铝箔试验方法第9部分：亲水性的检测
1范围
GB/T22638的本部分规定了涂层铝箔亲水性的检测方法。 本部分适用于涂层铝箔亲水性的检测。 本部分规定的接触角测定仪法为铝箔亲水性的仲裁检测方法，
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
?
GB/T6682 分析实验室用水规格和试验方法 GB/T 8170 数值修约规则与极限数值的表示和判定
3方法原理
将蒸馏水滴于涂层表面，水滴将在表面张力的作用下铺展。本方法通过测量水滴与涂层表面形成
的接触角（即亲水角)来检测涂层的亲水性。
4试剂
4.1 蒸馏水.应符合GB/T6682实验室三级用水要求。 4.2 免清洗挥发油。
5仪器
5.1 接触角测定仪，测量精度0.1°。 5.2 鼓风恒温烘干箱，温度可控制在150℃士1℃。 5.3 烧杯，500mL。 5.4 水槽，水槽横截面积280mm×200mm。 5.5 微量进样器，10μL。 5.6 游标卡尺，0mm~100mm，分辨力为0.02mm。
6 试样制备
6.1 初期亲水角试样
取3片洁净平整的试样，试样尺寸为100mm×50mm。
1 GB/T22638.9—2016
6.2 工艺亲水角试样1
按6.1切取试样，将试样浸没于免清洗挥发油（4.2）中5min，取出后甩去表面的免清洗挥发油，在温度为150℃的鼓风恒温烘干箱（5.2）中烘5min，取出后冷却至室温，然后置于蒸馏水（4.1)中浸渍 5min，随后放置在温度为150℃鼓风恒温烘干箱（5.2）中烘10min，将试样冷却后备用。整个试验过程中，试样间不能粘连 6.3持久亲水角试样 6.3.1连续浸渍亲水角试样1
按6.1切取试样，固定在试样架上，浸于水流量为1L/min～3L/min的水槽（5.4）中（使用非循环
水，水槽水平放置)100h后，取出晾干。 6.3.2干-湿循环亲水角试样1）
按6.1切取试样，在温度25℃土5℃、湿度不小于80%的密闭干净的环境中，将试样固定在试样架上浸入蒸馏水（4.1）中2min，自然干燥6min为一循环，重复300次循环后晾干，晾干时间不宜超过 4 h。
7接触角测定仪法
7.1 接通接触角测定仪（5.1）电源，调节接触角测定仪水平。 7.2 将试样固定在工作台上。 7.3将蒸馏水加人液滴调节器中，将调节器固定在主机上旋转测微头，使适量的水（0.005mL～0.02mL）在针头上形成水滴，滴于试样表面，每个试样在3个不同位置各滴1滴，调节工作台位置，使水滴位于目镜中心 7.4当水滴在试样上静置40s～60s，转动目镜中的十字线作水滴与涂层接触点处的切线，切线与试样水平面的夹角即为接触角，此接触角即为亲水角。见图1。
说明： 1— 接触角； 2— 试样； 3 水滴与涂层接触点的切线。
图1接触角示意图
7.5 以3片试样的亲水角测试结果的平均值作为亲水角测定值，计算结果精确至小数点后一位，数值
1) 需方对试样前期处理方法和过程有其他要求，由供需双方协商确定，并在订货单（或合同)中注明 2 GB/T22638.9—2016
修约按GB/T8170的规定进行。亲水角测定结果即为铝箔的亲水性
8 微量进样器法
8.1用微量进样器（5.5）准确量取10uL蒸馏水 8.2推动微量进样器，使蒸馏水全部在针尖形成水滴，针尖与亲水箔表面距离约为10mm，将水滴滴于试样表面。 8.3当水滴在试样上静置40s～60s，用游标卡尺（6.6)测定水滴最大直径D1、最小直径D，测定结果精确至小数点后两位。 8.4计算水滴平均直径D，计算结果精确至小数点后一位，数值按GB/T8170进行修约。对照表1查出亲水角。
表1水滴平均直径与亲水角的对照表
亲水角/°
水滴平均直径(D) 的整数部分/mm
水滴平均直径(D)的小数部分/mm
5
6
0
9
0
1
3
7
2
3 4 5 6 7 8
89.0 85.0 82.0 79.0 74.0 71.0
66.0 63.0 61.0 59.0 57.0 54.5 52.0 49.0 46.0 45.0 42.0 40.5 38.0 36.5 34.5 32.0 31.0 30.0 29.0 27.0 26.0 24.0 23.5 23.0 22.5 20.0 19.5 19.0 18.0 17.0
14.0 13.0
16.0 9.0
15.0 8.5 8.0 7.0 5.5
12.0 4.5
11.5 11.0 10.0 2.5
8.5 5以3片试样的亲水角测试结果的平均值作为亲水角测定值，计算结果精确至小数点后一位，数值修约按GB/T8170的规定进行。亲水角测定结果即为铝箔的亲水性
9 试验报告
试验报告至少应包括以下内容： a) 本部分编号； b) 试验方法（接触角测定仪法、微量进样器法）； c) 尺寸规格； d) 生产批号； e) 亲水角测定值（须标注亲水角类型：初期亲水角、工艺亲水角、连续浸渍亲水角、干-湿循环亲
水角）； f) 试验日期； g) 试验者盖章（或签字）； h) 可能影响试验结果的其他因素（环境温度、湿度等）。 8
中华人民共 和 国
国家标准铝箔试验方法
第9部分：亲水性的检测 GB/T22638.92016
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2017年1月第一版
*
书号：155066·1-54105
版权专有 侵权必究
GB/T22638.9-2016
