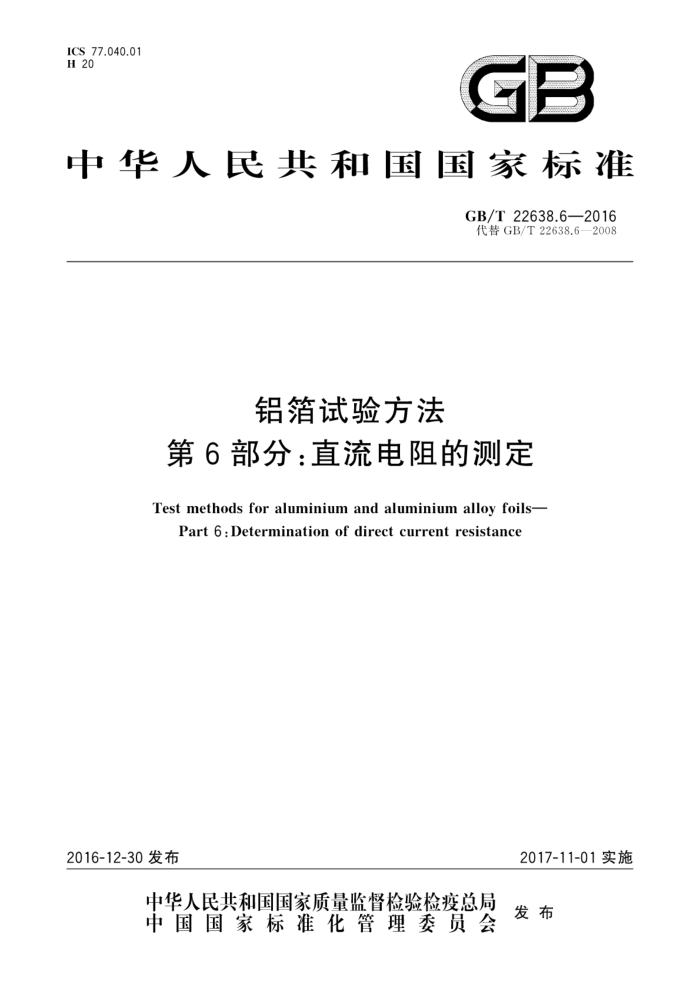

ICS 77.040.01 H 20
GB
中华人民共和国国家标准
GB/T22638.6—2016 代替GB/T22638.6—2008
铝箔试验方法
第6部分：直流电阻的测定
Test methods for aluminium and aluminium alloy foils-
Part 6:Determination of direct current resistance
2016-12-30发布
2017-11-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T22638.6—2016
前言
GB/T22638《铝箔试验方法》分为10个部分：
第1部分：厚度的测定；第2部分：针孔的检测； -第3部分：粘附性的检测：第4部分：表面润湿张力的测定；第5部分：润湿性的检测：第6部分：直流电阻的测定；
一第7部分：热封强度的测定；一第8部分：立方面织构含量的测定；一第9部分：亲水性的检测；
第10部分：涂层表面密度的测定。 本部分为GB/T22638的第6部分本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T22638.6—2008《铝箔试验方法 法第6部分：直流电阻的测定》，与GB/T22638.6
2008相比，主要技术变化如下：
增加了规范性引用文件；修改了方法原理；
一增加了用直流四探针方阻/电阻率测试仪测定试样室温电阻的方法；
修改了双臂电桥法试样的要求及其室温电阻的测定方法； -增加了室温电阻率的计算公式，修改了标准尺寸时的铝箔室温直流电阻的计算公式；增加了精密度要求，
本部分由中国有色金属工业协会提出。 本部分由全国有色金属标准化技术委员会（SAC/TC243)归口。 本部分负责起草单位：昆明冶金研究院、广州市昆德科技有限公司、云南浩鑫铝箔有限公司。 本部分参加起草单位：广州有色金属研究院、北京有色金属与稀土应用研究所、厦门厦顺铝箔有限
公司、贵州中铝铝业有限公司、江苏大亚铝业有限公司、昆山铝业有限公司、上海沪鑫铝箱有限公司、杭州五星铝业有限公司、乳源东阳光精箔有限公司、华西铝业股份有限公司、东北轻合金有限责任公司、中国铝业公司西北铝加工厂、广州龙铝业有限公司。
本部分主要起草人：黄云峰、王峰、王昕、胥福顺、王启福、张心红、李俊生、张春平、向苗苗、陈志明、
原必胜、金杰、岳有成、马翠艳、蒋霞、王伟、张劲松、马月、王守业。
本部分所代替标准的历次版本发布情况为：
GB/T22638.6—2008。
1 GB/T22638.6—2016
铝箔试验方法
第6部分：直流电阻的测定
1范围
GB/T22638的本部分规定了铝箔直流电阻测定的方法原理、试剂、仪器与设备、试样、双臂电桥
法、直流四探针法、精密度和试验报告。
本部分适用于铝箔室温直流电阻的测定。 本部分规定的双臂电桥法适用于铝箔室温直流电阻的仲裁测定
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T22638.1 铝箔试验方法 第1部分：厚度的测定 重量法
3 方法原理
通过测定铝箔试样的室温（20℃）电阻，计算出铝箔试样的室温电阻率，然后根据电阻定律，计算标准尺寸（宽度×长度：10mm×1000mm）时的铝箔室温直流电阻。
4试剂
无水乙醇，化学纯。
5仪器与设备
5.1 投影仪，放大倍数不小于10倍。 5.2 游标卡尺，分辨力为0.02mm。 5.3 游标卡尺，分辨力为0.1mm。 5.4 凯尔文双臂电桥，配置0.0012标准电阻 5.5 铝箔直流电阻测试仪，精度优于士3%，最小分辨力为1×10-52。 5.6 温度计，分辨力为0.1℃。
6试样
6.1试样尺寸
6.1.1 双臂电桥法试样：矩形试样，试样标距L（参与直流电阻测试的部位长度）宜不小于400mm。试
1 GB/T22638.6—2016
样宽度X应与电桥卡具匹配。 6.1.2直流四探针法试样：正方形试样，试样边长宜不小于50mm。 6.2试样的切取 6.2.1将铝箔卷外层起皱部分去除后，从铝箔卷上切取3个样坏，从每个样坏上裁切1个试样。 6.2.2试样应平整。 6.2.3试样（6.1.1)边部应无毛刺和裂纹，并保证试样纵向两条边平行，必要时宜采用专用工具进行裁切。 6.3i 试样尺寸测量 6.3.1 按GB/T22638.1的规定测量试样的厚度H 6.3.2用游标卡尺（5.2)或投影仪（5.1）测量试样（6.1.1)的宽度，每个试样测量位置不少于3处，计算平均值X。 6.3.3用游标卡尺（5.3)测量试样（6.1.1)的标距。
> 双臂电桥法
7.1 测定试样的室温电阻 7.1.1 试验环境温度为20℃士2℃。 7.1.2 宜用无水乙醇（4)擦拭试样（6.1.1）与卡具接触的部位。 7.1.3试样在实验室内放置2h以上。 7.1.4开启双臂电桥（5.4)电源，稳定30min。 7.1.5将试样安装在卡具上，固定卡具两端，设定比例桥臂电阻为10α 7.1.6 调整选择臂电阻使电桥平衡，记录双臂电桥选择臂的示值R。，并记录实验室温度t。 7.1.7 按式（1)计算试样的室温（20℃）电阻R测试结果保留3位有效数字，数值按GB/T8170的规定进行修约：
RN XR。Xt'
Rx:
.....(1)
R,
式中： Rx 试样的室温（20℃）电阻，单位为欧姆（Q)； RN 标准电阻，R~=0.0012； R1
比例桥臂电阻，R1=102；
R。 双臂电桥选择臂示值，单位为欧姆（Q2）
温度修正系数，按式（2)计算。
t
t*=1+α(20-t)
....(2)
式中： α 电阻温度系数，α0.004/℃；
测试时的实验室温度，单位为摄氏度（℃）。
t -
7.1.8将双臂电桥电流方向反转，重复7.1.6～7.1.7，再次测定试样的室温电阻R×。 7.1.9 将两次测定结果平均值作为该试样的测定结果(R.），结果保留3位有效数字，数值按GB/T8170
2 GB/T22638.6—2016
的规定进行修约。
7.2计算试样室温电阻率
按式（3)计算试样20℃时的电阻率β20℃，结果保留3位有效数字，数值按GB/T8170的规定进行修约：
RxXH×X
X 10-3
..(3)
P 20 ℃
L
式中： Rx 试样的室温（20℃）电阻两次测定结果平均值，单位为欧姆（2）； P20 '℃C 试样20℃时的电阻率，单位为欧姆米（Q·m）；
-
试样的厚度，单位为毫米（mm）；试样宽度3次测试结果的平均值，单位为毫米（mm）；试样标距，单位为毫米（mm）。
H X L
7.3 计算标准尺寸时的铝箔室温直流电阻
根据电阻定律，按式（4)计算标准尺寸时的铝箔室温直流电阻R，结果保留3位有效数字，数值按 GB/T8170的规定进行修约：
L。 X。×H×p20 c ×103
R :
..(4)
式中： R L。 标准尺寸的长度，L。=1000mm； X。 标准尺寸的宽度，X。=10mm。
标准尺寸时的铝箔室温直流电阻，单位为欧姆（2）；
7.4结果表示
取3个试样的测定结果平均值作为该铝箔卷（6.2.1）的室温直流电阻测定结果结果保留3位有效
数字，数值按GB/T8170的规定进行修约。
8直流四探针法
8.1 测定试样的室温电阻 8.1.1试验环境温度为20℃士2℃。 8.1.2宜使用无水乙醇擦拭试样（6.1.2）表面污物。 8.1.3试样在实验室内放置2h以上， 8.1.4开启铝箱直流电阻测试仪（5.5）电源.稳定30min 8.1.5按照铝箱直流电阻测试仪说明书要求设定测试仪电流。 8.1.6用干净的塑料镊子将试样平放在测试平台上，缓慢降下探针头，使探针完全接触试样的几何中心位置，记录铝箔直流电阻测试仪示值R，，并记下实验室温度t。 8.1.7按式（5)计算试样的室温（20℃）电阻R，结果保留3位有效数字，数值按GB/T8170的规定进行修约：
R=R.Xt
. (5)
3 GB/T22638.6—2016
式中： R。一一铝箔直流电阻测试仪示值，单位为欧姆（2）。
8.1.8重复8.1.6～8.1.7，第二次测定试样的室温电阻R。 8.1.9将两次测定结果平均值作为该试样的测定结果R.），结果保留3位有效数字，数值按GB/T8170 的规定进行修约。 8.2 计算试样室温电阻率
按式（6)计算试样20℃时的电阻率β20℃，结果保留3位有效数字，数值按GB/T8170的规定进行修约：
P20℃=Rx×H×10-3
....(6)
式中： R试样的室温（20℃）电阻两次测定结果平均值，单位为欧姆（2）。
8.3计算标准尺寸时的铝箔室温直流电阻
根据电阻定律.按式（4)计算标准尺寸时的铝箱室温直流电阻R，结果保留3位有效数字，数值按
GB/T8170的规定进行修约。 8.4 结果表示
取3个试样的测定结果平均值作为该铝箔卷（6.2.1)的室温直流电阻测定结果，结果保留3位有效
数字，数值修约按GB/T8170的规定进行。
精密度
9
9.1 双臂电桥法
3个试样在重复性条件下获得的测试结果相对偏差不应超过3%。
9.2 直流四探针法
3个试样在重复性条件下获得的测试结果相对偏差不应超过6%。
10 试验报告
试验报告至少应包括以下内容： a) 本部分编号； b) 试验的委托单位； c) 试验方法（双臂电桥法、直排四探针法）； d) 牌号； e) 状态； f) 尺寸规格； g) 生产批号； h) 试验结果； 4 GB/T 22638.6—2016
i) 试验日期； j) 试验者盖章(或签字)； k) 可能影响实验结果的其他因素（温度、湿度等）。
5 8
中华人民共 和 国
国家标准铝箔试验方法
第6部分：直流电阻的测定
GB/T22638.62016
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2017年1月第一版
*
书号：155066·1-55229
版权专有 侵权必究
GB/T22638.6-2016
