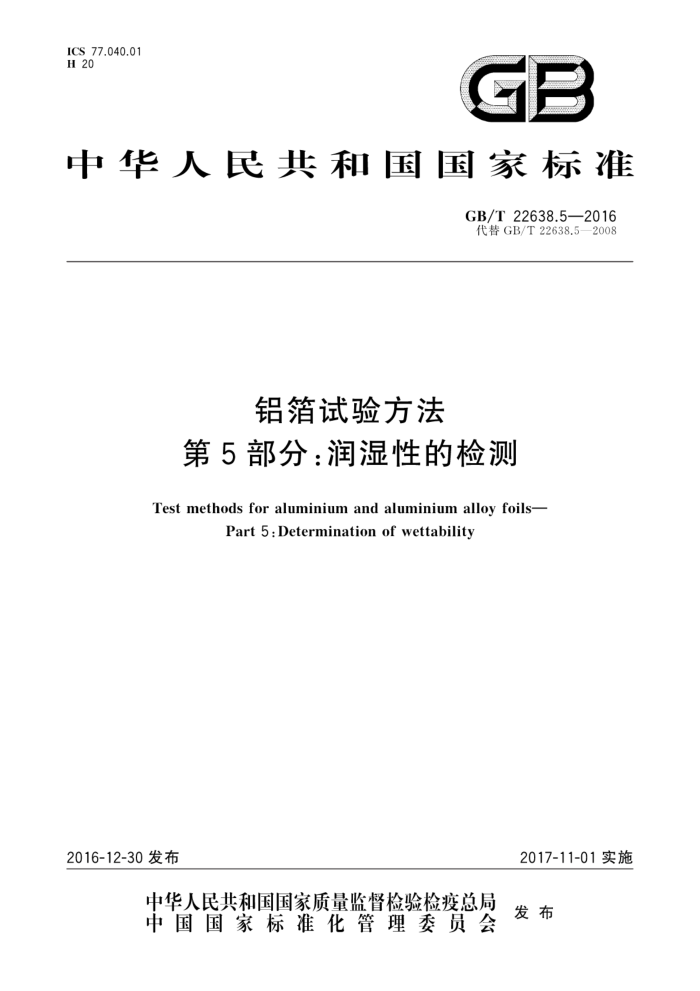

ICS 77.040.01 H 20
GB
中华人民共和国国家标准
GB/T22638.52016 代替GB/T22638.5—2008
铝箔试验方法
第5部分：润湿性的检测
Test methods for aluminium and aluminium alloy foils-
Part 5 : Determination of wettability
2016-12-30发布
2017-11-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共 和 国
国家标准铝箔试验方法
第5部分：润湿性的检测
GB/T 22638.5—2016
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2017年1月第一版
*
书号：155066·1-54104
版权专有 侵权必究 GB/T22638.5—2016
前言
GB/T22638《铝箔试验方法》分为10个部分：
第1部分：厚度的测定；第2部分：针孔的检测； -第3部分：粘附性的检测：第4部分：表面润湿张力的测定；第5部分：润湿性的检测：第6部分：直流电阻的测定；
一第7部分：热封强度的测定；一第8部分：立方面织构含量的测定；
-第9部分：亲水性的检测；第10部分：涂层表面密度的测定。
本部分为GB/T22638的第5部分本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T22638.5一2008《铝箔试验方法第5部分：刷水试验方法》，与GB/T22638.5
2008相比，主要技术变化如下：
将标准名称修改为“铝箔试验方法 第5部分：润湿性的检测”；一增加了“喷雾法”和“滴液法”两种润湿性检测方法；
将检查前应去除箔卷外层的层厚修改为3mm；
-
一增加了“若直接在箱卷上进行润湿性检测，应防止试液污染箱卷端面”的要求；增加了“不允许在箱面同一区域进行重复检测”的要求。
本部分由中国有色金属工业协会提出本部分由全国有色金属标准化技术委员会（SAC/TC243)归口。 本部分负责起草单位：厦门厦顺铝箔有限公司、云南浩鑫铝箔有限公司、杭州五星铝业有限公司本部分参加起草单位：江苏大亚铝业有限公司、昆山铝业有限公司、云南新兴仁恒包装材料有限公
司、贵州中铝铝业有限公司、华西铝业股份有限公司、上海沪鑫铝箔有限公司、乳源东阳光精箔有限公司、镇江鼎胜铝业股份有限公司、云南大理天新包装材料有限公司、中国铝业公司西北铝加工厂、东北轻合金有限责任公司、新疆众和股份有限公司。
本部分主要起草人：张春平、王喜光、高宝岗、田小梅、马翠艳、陈志明、原必胜、景竹芬、吴绍斌、 张纯、龚玄、张伟、董则防、张义光、刘晓霞、马月、王玲，
本部分所代替标准的历次版本发布情况为：
GB/T22638.5—2008。
1 GB/T 22638.5—2016
铝箔试验方法第5部分：润湿性的检测
1范围
GB/T22638的本部分规定了铝箔润湿性的检测方法。 本部分适用于退火后铝箔表面润湿性的检测。 本部分规定的擦拭法为铝箔润湿性检测的仲裁方法。
2 方法原理
本方法利用不同液体在一固定材料表面润湿性不同的原理，用不同配比的试液检测铝箔表面，以判定铝箔表面的润湿性，
3 试剂和材料
3.1 无水乙醇，分析纯 3.2 蒸馏水。 3.3 脱脂棉。 3.4 镊子。 3.5 喷雾瓶。 3.6 滴管。 3.7 试液：取无水乙醇（3.1）和蒸馏水（3.2），按表1配制相应的试液。
表1 试液配比
试液蒸馏水（3.2) 乙醇溶液(1+9) 乙醇溶液(2+8) 乙醇溶液（3十7) 乙醇溶液（4+6) 乙醇溶液（5+5) 乙醇溶液(6十4) 乙醇溶液（7十3)
试液序号
1 2 3 4 5 6 7 8
4 试验条件
试验应在室温下进行，箔卷温度不得比室温高出5℃或高出5℃以上。
1 GB/T 22638.5—2016
5 取样
5.1 检测前去除箔卷外层至少3mm层厚。 5.2 双合铝箔宜选择暗面作为检测面。
擦拭法
6
6.1 用镊子夹取脱脂棉球蘸取预先备好的试液（3.7）沿铝箔宽度方向擦拭，如图1所示。脱脂棉与试样表面接触面宽度宜不小于20mm，观察铝箔表面试液的收缩情况
图1擦拭法示意图
6.2 若直接在箔卷上进行润湿性检测，应防止试液污染箔卷端面。 6.3不允许在箔面同一区域进行重复检测 6.4 者试液所润湿面积在2S内收缩，应选择下一序号的试液重新检测，直到试液在铝箔表面润湿面积在2s内不收缩为止。若试液所润湿面积在2s内不收缩，表明被检铝箔的润湿性达到该试液对应等级（见表2）。
表2 试液对应的润湿性等级
试液序号
润湿性等级
A B c D E F G H
1 2 3 4 5 6 7 8
喷雾法
7
7.1 将铝箔展开，使铝箔自然下垂，沿铝箔宽度方向用装有试液（3.7)的喷雾瓶在表面进行喷雾（如图2 所示），观察铝箔表面的润湿情况。
2 GB/T 22638.5—2016
图2喷雾法示意图
7.2 若直接在箱卷上进行润湿性检测，应防止试液污染箱卷端面。 7.3不允许在箔面同一区域进行重复检测。 7.4若铝箔表面不能被雾状试液均匀润湿，应选择下一序号的试液重新检测，直到铝箔表面能被雾状试液均匀润湿为止。在试液喷雾下，若铝箔表面被雾状试液均匀润湿，表明被检铝箔的润湿性达到该试液对应等级（见表2）。
滴液法
8
8.1 沿铝箔宽度方向，用滴管将试液（3.7）每间隔50mm～100mm滴在铝箔水平表面上（如图3所示）。每滴40mg～80mg，将铝箔倾斜30°～50°（与垂直方向），观察液滴的扩散或收缩情况
O
图3 滴液法示意图 GB/T22638.5—2016
8.2 若直接在箔卷上进行润湿性检测，应防止试液污染箔卷端面。 8.3不允许在箔面同一区域进行重复检测。 8.4若液滴不扩散且明显收缩，应选择下一序号的试液重新检测，直到液滴在铝箔表面能瞬间向周围扩散且润湿面积不收缩为止。若液滴均能在瞬间向周围扩散且润湿面积不收缩，表明被检铝箔的润湿性达到该试液对应等级（见表2）。
/
9 试验报告
试验报告至少应包括以下内容： a) 本部分编号； b) 试验方法（擦拭法、喷雾法、滴液法）； c) 牌号； d) 状态； e) 尺寸规格； f) 生产批号： g) 试验结果（润湿性等级）； h) 试验日期； i) 试验者盖章(或签字)； j) 可能影响试验结果的其他因素（室温、湿度等）。
版权专有侵权必究
*
书号：155066·1-54104
GB/T22638.5-2016
