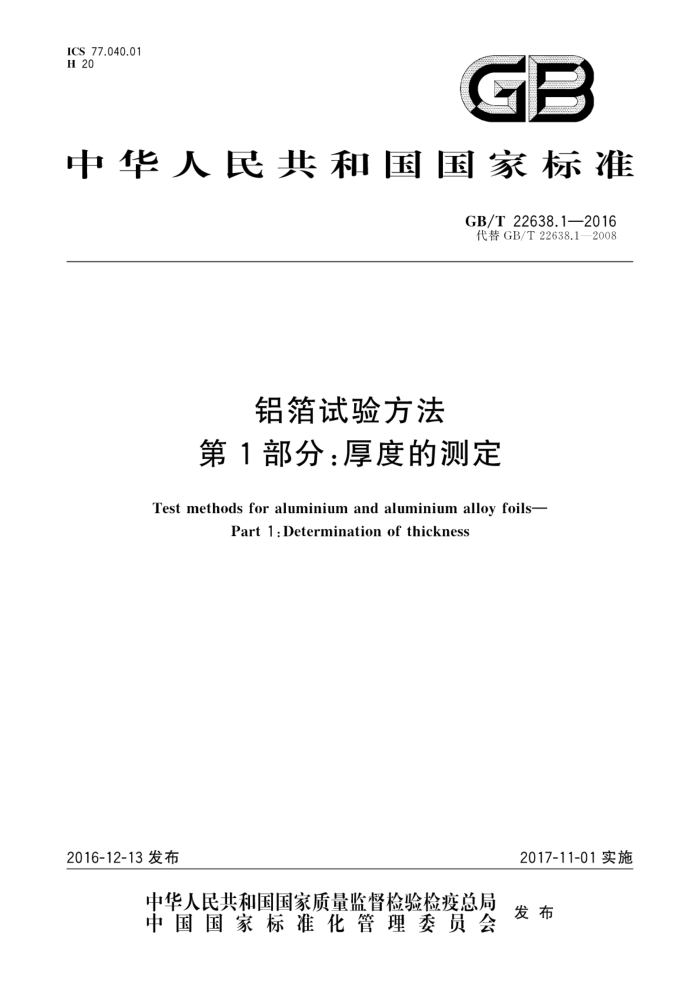

ICS 77.040.01 H 20
GB
中华人民共和国国家标准
GB/T22638.12016 代替GB/T22638.1—2008
铝箔试验方法
第1部分：厚度的测定
Test methods for aluminium and aluminium alloy foils-
Part1:Determination of thickness
2016-12-13发布
2017-11-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T22638.1—2016
前言
GB/T22638《铝箔试验方法》分为10个部分：
第1部分：厚度的测定；第2部分：针孔的检测：第3部分：粘附性的检测；第4部分：表面润湿张力的测定；第5部分：润湿性的检测：第6部分：直流电阻的测定； -第7部分：热封强度的测定；第8部分：立方面织构含量的测定；第9部分：亲水性的检测；第10部分：涂层表面密度的测定。
本部分为GB/T22638的第1部分本部分按照GB/T1.1一2009给出的规则起草本部分代替GB/T22638.1一2008《铝箔试验方法 第1部分：厚度的测定重量法》，与
GB/T22638.1一2008相比主要技术变化如下：
将标准名称修改为“铝箔试验方法 第1部分：厚度的测定”，删除了“重量法”三个字；对不同方法的适用范围进行了界定；增加了规范性引用文件；增加了面密度的定义；增加了3102、8079合金的密度值，增加了面密度的计算；修改了取样器的要求，修改了面积偏差；取消了方形取样及偏差；增加了取样垫纸要求；删除了测量精度；增加了立式光学计法和数显千分尺法。
本部分由中国有色金属工业协会提出。 本部分由全国有色金属标准化技术委员会（SAC/TC243）归口。 本部分负责起草单位：云南浩鑫铝箔有限公司、厦门厦顺铝箔有限公司、昆山铝业有限公司。 本部分参加起草单位：镇江鼎胜铝业股份有限公司、江苏大亚铝业有限公司、乳源东阳光精箔有限
公司、上海沪鑫铝箔有限公司、贵州中铝铝业有限公司、云南新兴仁恒包装材料有限公司、江苏常铝铝业股份有限公司、杭州五星铝业有限公司、华西铝业股有限公司、东北轻合金有限责任公司、中国铝业公司西北铝加工厂。
本部分主要起草人：高珺、何惠刚、张春平、高保岗、原必胜、梁明霞、石玉珍、陈志明、景竹芳、 吕芳阳、唐海林、彭晓彤、张劲松、马翠艳、王强、刘晓霞。
本部分所代替标准的历次版本发布情况为：
GB/T22638.1—2008。
1 GB/T 22638.1—2016
4.3.5对同一试样在不同天平上重复称量进行校样，其结果误差应控制在土1mg，否则，应进行天平的维修或重新标定。 4.4 结果计算
4.4.1 铝或铝合金密度的计算
4.4.1.1计算被测铝或铝合金中各元素的质量分数算术平均值 4.4.1.1.1元素的质量分数算术平均值应根据元素的质量分数极限值来计算。当元素的质量分数仅有最大极限值规定时，其最小极限值视为零。算术平均值四舍五人后，应修约至表1所示的有效位数。
表1算术平均值有效位数
有效位数 0.000X 0.00X 0.0×× 0.0 × 0. ×× 0.X、X.X
元素的质量分数算术平均值/%
<0.001 0.001~<0.01
纯铝铝合金
0.01~<0.10
0.10~0.55 >0.55
4.4.1.1.2对于质量分数极限仅有最大值规定的组合元素，如（铁十硅），其中各单个元素均被视为质量分数等同，其质量分数算术平均值用组合元素的质量分数算术平均值（按4.4.1.1.1计算和修约)除以该组合元素中单个元素的个数来计算。计算结果四舍五入后，修约至表1所示的有效位数 4.4.1.1.3铝的质量分数大于或等于99.90%.但小于或等于99.99%时，其算术平均值用100.00%减去所有的质量分数最大极限不小于0.0010%的元素质量分数算术平均值总和来确定，求和前各元素的质量分数算术平均值要表示到0.0××%，求和后将总和修约到0.0×%。 4.4.1.1.4铝的质量分数大于或等于99.00%，但小于99.90%时，其算术平均值用100.00%减去所有的质量分数最大极限不小于0.010%的元素的质量分数算术平均值总和来确定，求和前各元素的质量分数算术平均值要表示到0.0×%。 4.4.1.1.5铝的质量分数小于99.00%时，其算术平均值用100.00%减去各元素的质量分数算术平均值之和，所得结果四舍五人后，修约至小数点后第2位。 4.4.1.2计算密度 4.4.1.2.1按式(1)计算铝或铝合金密度，即：将上述方式得出的每一元素的质量分数算术平均值乘以各自对应的元素密度倒数（见表2），所得结果四舍五入后，修约至小数点后第3位。再将所得数值全部相加，所得之和的倒数即为被测铝或铝合金密度的计算值。该值应按下面的方法进行修约：
铝质量分数最小极限值大于或等于99.35%时，所得数值四舍五入至0.005最近的整数倍，表示为：×.×X0或×.××5。 铝质量分数最小极限值小于99.35%时，所得数值四舍五人至0.01最近的整数倍，表示为：X.XX。
1
D=
....(1)
wA X (1/D) +wcuX (1/Dca) +WFeX(1/Dre)+.....
2
