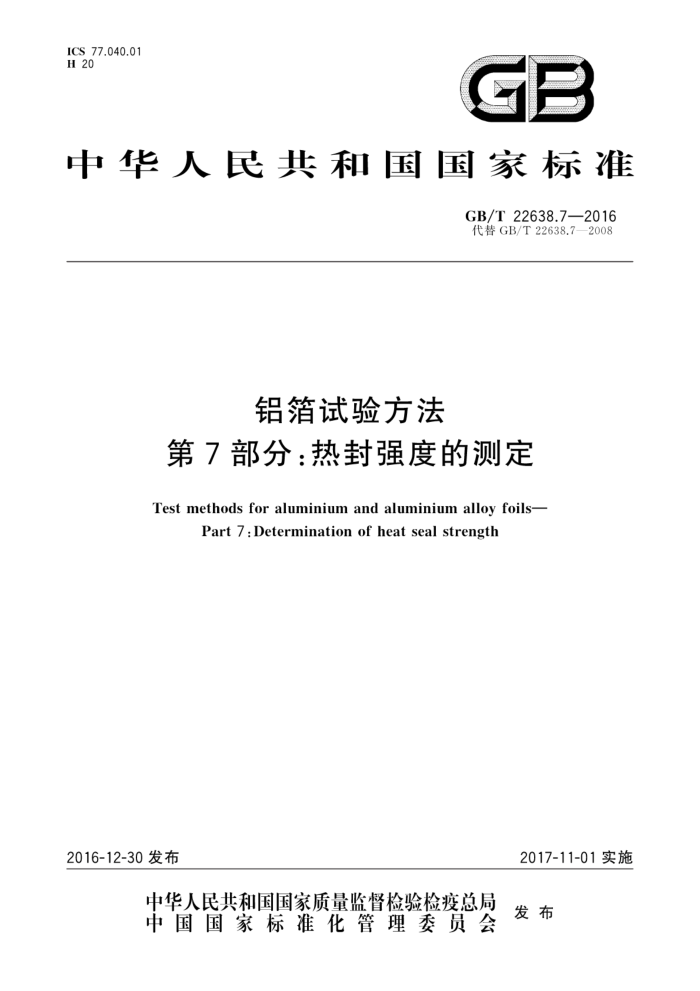

ICS 77.040.01 H 20
GB
中华人民共和国国家标准
GB/T22638.7—2016 代替GB/T22638.7—2008
铝箔试验方法
第7部分：热封强度的测定
Test methods for aluminium and aluminium alloy foils-
Part 7:Determination of heat seal strength
2016-12-30发布
2017-11-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T22638.7—2016
前言
GB/T22638《铝箔试验方法》分为10个部分：
第1部分：厚度的测定；第2部分：针孔的检测；第3部分：粘附性的检测；第4部分：表面润湿张力的测定；第5部分：润湿性的检测；第6部分：直流电阻的测定；第7部分：热封强度的测定；第8部分：立方面织构含量的测定；第9部分：亲水性的检测；第10部分：涂层表面密度的测定。
本部分为GB/T22638的第7部分本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T22638.7一2008《铝箔试验方法 第7部分：热封强度的测定》。与GB/T22638.7
2008相比，主要技术变化如下：
对标准适用范围进行了修改，将“固体药品（片剂、胶囊剂等）”修改为“泡罩” 增加了规范性引用文件；修改了方法原理；将“试验试剂与设备”修改为“试剂与材料”及“仪器与设备”；删除了标准试验载切器；增加了拉力试验机精度要求；修改了试样要求；修改了涂胶面及涂胶要求；修改了试片热封后的放置时间；修改了拉力值的取值。
本部分由中国有色金属工业协会提出。 本部分由全国有色金属标准化技术委员会（SAC/TC243)归口。 本部分负责起草单位：上海沪鑫铝箔有限公司、云南浩鑫铝箔有限公司、贵州中铝铝业有限公司本部分参加起草单位：厦门厦顺铝箔有限公司、镇江鼎胜铝业股份有限公司、江苏大亚铝业有限公
司、昆山铝业有限公司、乳源东阳光精箔有限公司、华西铝业股份有限公司、中国铝业公司西北铝加工厂、东北轻合金有限责任公司。
本部分主要起草人：龚玄、高珺、田慧、李秀、蔡海涛、张春平、万宝伟、陈志明、原必胜、尹腾、张劲松、 黄崃、王海彬、王茂刚。
本部分所代替标准的历次版本发布情况为：
GB/T22638.7—2008。
1 GB/T22638.7—2016
铝箔试验方法
第7部分：热封强度的测定
1范围
GB/T22638的本部分规定了泡罩包装用铝箔热封强度的测定方法的方法原理、试剂与材料、仪器
与设备、试样与试片、测定、结果计算和试验报告。
本部分适用于铝箔与聚氯乙烯（PVC）、聚偏二氯乙烯（PVDC)等硬片粘合后制成的泡罩包装用铝箔粘合层的热封强度测定。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T16491 电子式万能试验机 GB/T16825.1 静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与
校准
3方法原理
将表面涂有一定量热封胶的铝箔与聚氯乙烯(PVC)或聚偏二氯乙烯(PVDC)硬片热封制成标准试片，通过拉力试验机测定聚氯乙烯(PVC)或聚偏二氯乙烯(PVDC)硬片与铝箔剥离所需荷载，即为铝箔的热封强度
4试剂与材料
4.1# 热封胶。 4.2 聚氯乙烯（PVC）固体硬片，尺寸150mm×20mm。 4.3 聚偏二氯乙烯（PVDC）固体复合硬片，尺寸150mm×20mm。
5 仪器与设备
5.112#涂布棒。 5.2热封仪，温度可控制在155℃士5℃，压强可控制在0.2MPa～0.3MPa。 5.3 拉力试验机，应符合GB/T16491的规定，精确度应为1级或更优级别，其检验与校准应符合 GB/T16825.1的规定。 5.4干燥箱，温度可控制在180℃士2℃。
1 GB/T22638.7—2016
6试样与试片
6.1将铝箔卷外层起皱部分去除后，分别从铝箔卷宽度方向的边部及中间各截取1个长200mm（轧制方向）、宽100mm的铝箔试样，试样表面应平整，不应出现起皱、压折现象。 6.2用12#涂布棒（5.1)在试样亮面（如需方要求时，也可在暗面）均匀的涂上适量的热封胶（4.1）。 6.3将于燥箱（5.4)温度保持到180℃土2℃，放入涂胶后的试样（6.2），保温10S，取出后沿轧制方向在每个试样上切下200mm×20mm的两条试片 6.4将每条试片（6.3)涂胶的一面分别与聚氯乙烯固体硬片（4.2)或聚偏二氯乙烯固体复合硬片（4.3) 进行叠合，然后置于热封仪（5.2)中按表1的条件进行热合。
表1热合条件
温度 ℃ 155 ±5
压强 MPa 0.2~0.3
时间
1
6.5将热合后的试片（6.4)取出自然冷却，将其切为200mm×15mm的标准试片。
7测定
7.1开启拉力试验机（5.3）电源，调零。 7.2将标准试片（6.5）一端的固体硬片与铝箔剥离开50mm，将试片剥开端的固体硬片部分夹于拉力试验机（5.3）的上夹具中，将试片剥开端的铝箔部分夹于拉力试验机的下夹具上（见图1）。 7.3以200mm/min士20mm/min的拉伸速度将固体硬片与铝箔剥离，记录最大荷载
-
说明：
拉力机上夹头；
拉力机下夹头； PVC或PDVC硬片与铝箔复合部分。
2 PVC或PDVC硬片； 3- 铝箔；
图1铝箔热封强度试验示意图
2 GB/T 22638.7—2016
8 结果计算
8.1 按式（1)计算热封强度，计算结果保留一位小数，数值修约按GB/T8170的规定进行。
F max A
R :
......(1)
式中： R F max 最大剥离荷载，单位为牛顿（N)；
热封强度，单位为牛顿（N）；
宽度系数，按式（2)计算，计算结果保留一位小数，数值修约按GB/T8170的规定进行。
A
A: 15 mm W
......( 2
=
式中： W 试样宽度值，单位为毫米（mm）。
8.2 将每个试样上截出的2个标准试片的热封强度值取平均值，记为该试样的热封强度值。 8.3 以3个试样的热封强度值的平均值作为该卷铝箔的热封强度测试结果。
9 试验报告
试验报告至少应包括以下内容： a) 本部分编号； b) 牌号； c) 状态； d) 尺寸规格； e) 生产批号； f) 试验结果； g) 试验日期； h) 试验者盖章（或签字）； i) 可能影响试验结果的其他因素（室温、湿度等）。 8
