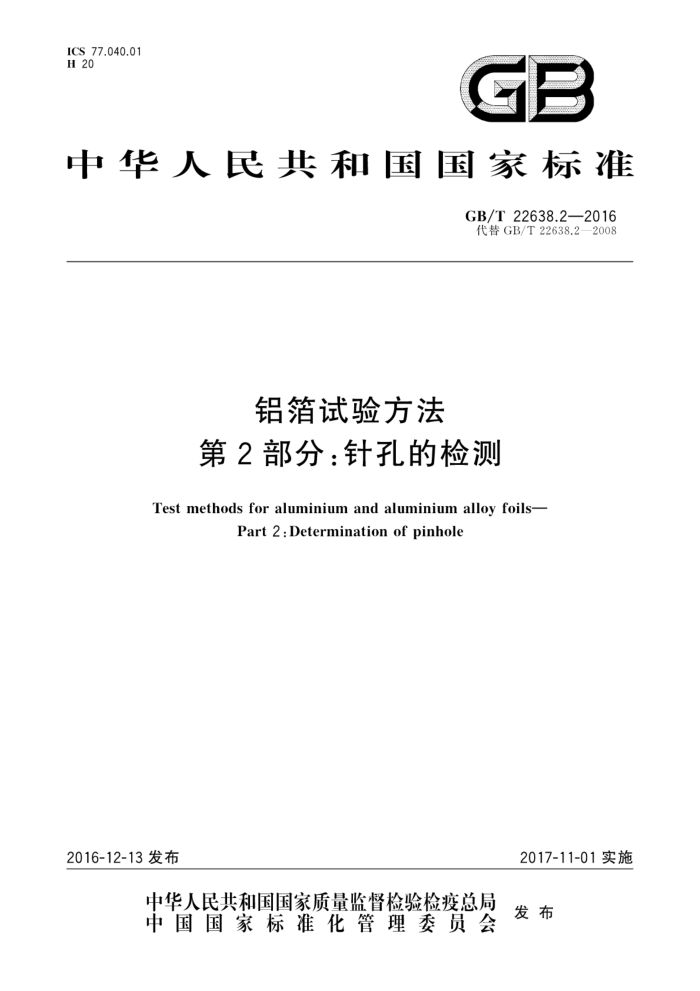

ICS 77.040.01 H 20
GB
中华人民共和国国家标准
GB/T22638.22016 代替GB/T22638.2—2008
铝箔试验方法
第2部分：针孔的检测
Test methods for aluminium and aluminium alloy foils-
Part 2:Determination of pinhole
2016-12-13发布
2017-11-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T22638.2—2016
前言
GB/T22638《铝箔试验方法》分为10个部分：
第1部分：厚度的测定；第2部分：针孔的检测； -第3部分：粘附性的检测；第4部分：表面润湿张力的测定；第5部分：润湿性的检测；第6部分：直流电阻的测定； -第7部分：热封强度的测定；第8部分：立方面织构含量的检测；第9部分：亲水性的检测；第10部分：涂层表面密度的测定。
本部分为GB/T22638的第2部分本部分按照GB/T1.1一2009给出的规则起草本部分代替GB/T22638.2一2008《铝箔试验方法第2部分：针孔的检测》。本部分与
GB/T22638.2一2008相比，主要技术变化如下：
修改了标准名称中针孔的英文表述；修改了范围的描述； -增加了规范性引用文件；给出了针孔的定义；修改了观察室及针孔箱的描述，将检测面面积修改为“适宜面积”，规定其“宜不小于0.1m””；磨砂玻璃透射光照度修改为10001x～15001x”，增加了环境光照度检测位置要求；修改了针孔数量检测过程的描述，增加了针孔直径的检测方法；推荐了电力电容器用铝箔针孔数量检测方法
本部分由中国有色金属工业协会提出。 本部分由全国有色金属标准化技术委员会（SAC/TC243)归口。 本部分负责起草单位：云南浩鑫铝箔有限公司、厦门厦顺铝箔有限公司、江苏大亚铝业有限公司。 本部分参加起草单位：昆山铝业有限公司、云南新兴仁恒包装材料有限公司、上海沪鑫铝箔有限公
司、杭州五星铝业有限公司、贵州中铝铝业有限公司、乳源东阳光精箱有限公司、华西铝业股份有限公司、镇江鼎胜铝业股份有限公司、东北轻合金有限责任公司、中国铝业公司西北铝加工厂
本部分主要起草人：何惠刚、高珺、张春平、袁荣、陈志明、原必胜、郭仪韬、景竹芳、马翠艳、刘民、
吕芳阳、张劲松、石玉珍、王强、刘晓霞。
本部分所代替标准的历次版本发布情况为：
GB/T22638.2—2008。
1 GB/T22638.2—2016
铝箔试验方法第2部分：针孔的检测
1范围
GB/T22638的本部分规定了铝箔针孔的检测方法。 本部分适用于铝箔针孔数量及直径的检测。 本部分也适用于铝箔辊眼孔径的检测。
规范性引用文件
2
下列文件对于本文件的应用时必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T8170 数值修约规则与极限数值的表示和判定 GB/T26492.4一2011变形铝及合金铸锭及加工产品缺陷 第4部分：铝箔缺陷
3术语和定义
GB/T26492.4一2011界定的以及下列术语和定义适用于本文件，为了方便，下面重复列出了 GB/T26492.4一2011中的某些术语和定义， 3.1
针孔pinhole 铝箔表面迎光可见的不规则小孔，最大直径通常不大于0.2mm。 注：改写GB/T26492.4—2011，定义2.24。
4方法原理
利用铝箔针孔的透光性，在规定的环境及灯箱光源下检测针孔的数量及直径
5仪器与设备
5
5.1 观察室及针孔箱 5.1.1 观察室及针孔箱示意图见图1。
1 GB/T 22638.2—2016
7.1.3 铝箔暗面为检查面。 7.1.4当检测铝箔用途为电力电容器时，宜采用中间截去25.4mm×25.4mm（或100mm×100mm）面积的检查框在铝箔上移动，对最密集处可见针孔进行计数。 7.2 针孔直径的检测
7.2.1 将带针孔铝箔暗面朝上放在针孔箱上 7.2.2 将读数显微镜置于铝箔上，调节显微镜十字准线，使针孔处于视野的中央 7.2.3 先旋动粗准焦螺旋，再旋动细准焦螺旋，直到看清针孔边缘。 7.2.4 调节显微镜十字准线，使其与针孔左边缘相切，记录显微镜读数R。。 7.2.5 调节显微镜十字准线，使其与针孔右边缘相切，记录显微镜读数R，。
8 结果表示
8.1 针孔数量
以3片试样的测试结果平均值作为针孔计数值，换算为相应产品标准规定面积的针孔数量，计算结果精确至整数位，数值修约按GB/T8170的规定进行。 8.2 针孔直径
针孔的直径按式（1)计算：
R=(R,-R。)Xa
..(1)
式中： R R1 显微镜十字准线与针孔右边缘相切时的刻度值；
针孔的直径，单位为毫米（mm）；
显微镜十字准线与针孔左边缘相切时的刻度值；每格刻度值表示的直线距离，a=0.01mm。
R a
9 试验报告
试验报告至少应包括以下内容： a) 本部分编号； b) 牌号； c) 状态； d) 尺寸规格； e) 生产批号； f) 试验结果； g) 试验日期； h) 试验者盖章(或签字)； i) 可能影响试验结果的其他因素（室温、湿度等）。 8
