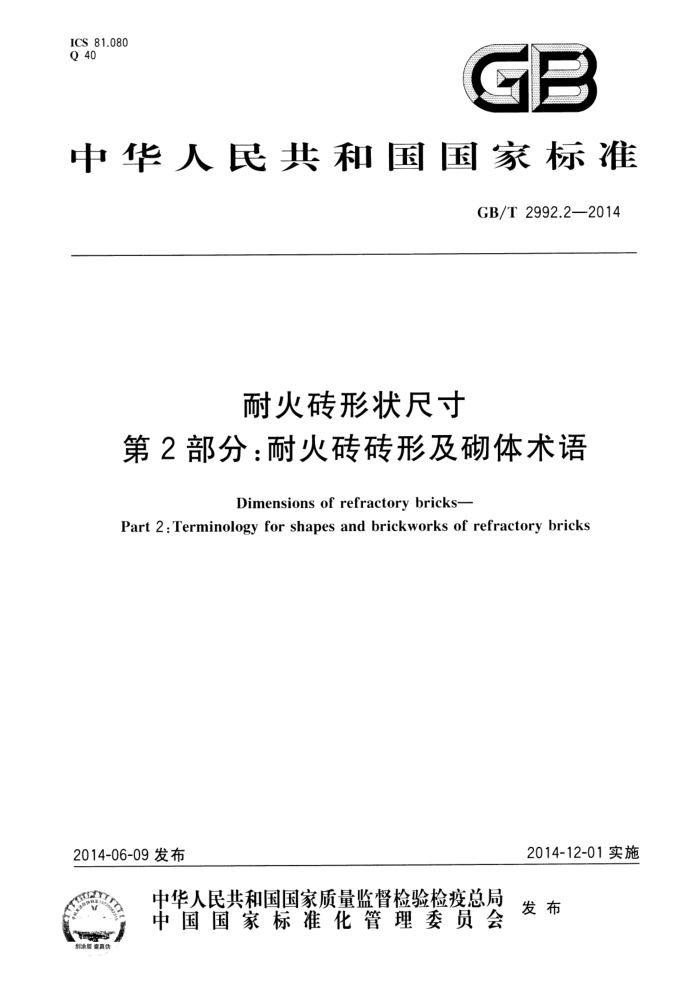

ICS 81.080 Q 40
GP
中华人民共和国国家标准
GB/T2992.2—2014
耐火砖形状尺寸
第2部分：耐火砖砖形及砌体术语
Dimensions of refractory bricks-
Part 2 : Terminology for shapes and brickworks of refractory bricks
2014-12-01实施
2014-06-09发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 2992.2—2014
前言
本部分为GB/T2992《耐火砖形状尺寸》的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由全国耐火材料标准化技术委员会（SAC/TC193)提出并归口。 本部分负责起草单位：武汉钢铁（集团）公司、冶金工业信息标准研究院本部分参加起草单位：武汉威林科技股份有限公司、张家港联冠环保科技有限公司、浙江自立股份
有限公司。
本部分主要起草人：莫瑛、马勤学、胡波、薛敢文、张嘉严、万媛媛、魏文权、游道铭、白汉芳、苏伯平、 陈晓红、仇金辉、王明发、林先桥、王姜维、高建平、高雄。
1 GB/T 2992.2—2014
耐火砖形状尺寸
第2部分：耐火砖砖形及砌体术语
1范围
GB/T2992的本部分界定了GB/T2992及其应用中耐火砖形状、尺寸、尺寸特征及砌体的术语和定义。
本部分适用于耐火材料及相关行业。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T18930耐火材料术语
3 术语和定义
下列术语和定义适用于本文件。 3.1砖形 3.1.1
通用耐火砖generalrefractorybricks;multi-purposebricks 工业炉窑等热工设备耐火砌衬（3.3.12.1）中，直形砌砖（3.3.2）及辐射形砌砖（3.3.3）所用的直形砖
（3.1.2）、楔形砖（3.1.3）和拱脚砖（3.1.4）。 3.1.2
直形砖 rectangularbricks 矩形砖仅由长（length）A、宽（breadth）B和厚（depth）C三个尺寸构成的直角平行六面砖体（rectangular
parallelepipedalbricks），见图1。直形砖的砖面（brickface）包括大面（3.1.2.1）、侧面（3.1.2.2）和端面(3.1.2.3)。
1 GB/T2992.2—2014
说明： L.F-两面积相等、相互平行的矩形大面； SF- 两面积相等、相互平行的矩形侧面； EF 两面积相等、相互平行的矩形端面。
图1直形砖
3.1.2.1
大面 largeface 长A与宽B（或两个较大尺寸)形成的砖面，见图1的I.F。
3.1.2.2
侧面 side face 长A与厚C（或最大尺寸与最小尺寸)形成的砖面，见图1的SF。
3.1.2.3
端面 endface 宽B与厚C（或两个较小尺寸)形成的砖面，见图1的EF。
3.1.2.4
标准砖 standard square;square;straight 长230mm、宽114mm和厚65mm（或75mm）的直形砖（3.1.2）.其尺寸规格（3.2.7.1）为230×
114×65或230×114×75。 3.1.2.5
四分之三长砖 专three quarter bricks 长为标准砖（3.1.2.4)的四分之三（172mm），宽和厚分别与标准砖相同的直形砖（3.1.2），其尺寸规
格(3.2.7.1)为172×114×65或172×114×75。 3.1.2.6
倍半长砖 sesqui-lengthbricks 长为标准砖（3.1.2.4）的一倍半（345mm），宽和厚分别与标准砖相同的直形砖（3.1.2），其尺寸规格
(3.2.7.1)为345×114×65或345×114×75。 3.1.2.7
双倍长砖 double-length bricks 长为标准砖（3.1.2.4)的两倍（460mm），宽和厚分别与标准砖相同的直形砖（3.1.2），其尺寸规格
(3.2.7.1)为460×114×65或460×114×75。 3.1.2.8
倍半宽砖 bondersquare 宽为标准砖（3.1.2.4)的一倍半（172mm），长和厚分别与标准砖相同的直形砖（3.1.2），其尺寸规格
2 GB/T2992.2—2014
(3.2.7.1)为230×172×65或230X172X75。 3.1.2.9
双倍宽砖 double standard bricks;tile 方板砖宽为标准砖（3.1.2.4）的两倍（230mm），长和厚度分别与标准砖相同的直形砖（3.1.2），其尺寸规格
(3.2.7.1)为230×230×65或230×230×75。 3.1.2.10
加长砖straights；whelps 长超过标准砖（3.1.2.4），宽和厚分别为标准尺寸（3.2.5）的直形砖（3.1.2）。
3.1.2.11
薄砖splits 厚度小于标准砖（3.1.2.4），长和宽分别与标准砖相同的直形砖（3.1.2）。
3.1.2.12
半厚薄砖 semi-square splits 厚为标准砖（3.1.2.4）之半的薄砖（3.1.2.11），其尺寸规格（3.2.7.1）为230×114×32或230×
114X37。 3.1.2.13
宽板砖tiles 长和宽均不小于230mm，厚不超过150mm的板状直形砖（3.1.2）。
3.1.2.14
倍半宽加长砖 bonderstraights 宽为172mm或225mm的加长砖（3.1.2.10）。
3.1.2.15
双倍长倍半宽砖double-lengthbonderbricks 长460mm，宽为加宽砖（3.1.2.20）的一倍半（225mm）的直形砖（3.1.2），其尺寸规格（3.2.7.1）为
460×225×65，460×225×75或460×225×100。 3.1.2.16
条砖 专pup;soap;closer;soap shapedbricks 宽小于标准砖（3.1.2.4），长和厚分别与标准砖相同的直形砖（3.1.2）。
3.1.2.17
半宽条砖 专semi-squarepup;half-breathpup 宽为标准砖（3.1.2.4）之半（56mm）的条砖（3.1.2.16），其尺寸规格（3.2.7.1）为230×56×65或
230×56×75。 3.1.2.18
半长砖halfbat;semi-lengthbricks 长为标准砖（3.1.2.4）之半（114mm），宽和厚分别与标准砖相同的直形砖（3.1.2），其尺寸规格
(3.2.7.1)为114×114×65或114×114×75。 3.1.2.19
四分之一长砖 专quarterbat 长为标准砖（3.1.2.4)的四分之一（56mm），宽和厚分别与标准砖相同的直形砖（3.1.2），其尺寸规格
(3.2.7.1)为56×114×65或56×114×75。
3 GB/T 2992.2—2014
3.1.2.20
加宽砖 专widenedrectangularbricks 宽度增加到150mm的直形砖（3.1.2）。
3.1.2.21
加厚砖 专thickeningrectangularbricks 厚度增加到100mm的直形砖（3.1.2）。
3.1.2.22
加厚标准砖 thickening standard square 厚100mm的标准砖（3.1.2.4），其尺寸规格（3.2.7.1）为230×114×100。
3.1.2.23
大尺寸标准砖 专large-sized standard square 长300mm、宽150mm和厚75mm的直形砖（3.1.2），其尺寸规格（3.2.7.1）为300×150×75。
3.1.2.24
直形格子砖rectangularcheckerbricks 蓄热室（regenerator；checkerchamber）砖格子（chequers；checkers）用直形砖（3.1.2）。一般采用标
准砖（3.1.2.4）、倍半长砖（3.1.2.6）或大尺寸标准砖（3.1.2.23）。 3.1.3
楔形砖brickswithtaper 至少有两个端面（3.1.2.3）、侧面（3.1.2.2）或大面（3.1.2.1）为对称梯形砖面（3.2.1），见图2，即有模
差（3.2.1.6)或大小端尺寸（3.2.1.4)的砖。按楔差或大小端尺寸设计在厚度、宽度和长度上，分为厚楔形砖（3.1.3.1）、宽楔形砖（3.1.3.7）和长楔形砖（3.1.3.10）。
0
o
r
Rpo
Ro
说明： . ro 楔形砖内半径； Rp, " 楔形砖中间半径； R 楔形砖外半径。
模形砖中心角；
图2形砖对称梯形砖面
3.1.3.1
厚楔形砖archbricks;brickswithdepthtaper 两矩形大面（3.1.2.1)互相倾斜、楔差（3.2.1.6）或大小端尺寸（3.2.1.4)设计在厚度上的楔形砖
（3.1.3）。按大小端距离（3.2.1.1)设计在宽度、长度及同时在长度和宽度上，厚楔形砖又分为侧厚楔形砖（3.1.3.2）、竖厚楔形砖（3.1.3.3)及竖侧厚楔形砖（3.1.3.6）。
4 GB/T 2992.22014
3.1.3.2
侧厚楔形砖sidearchbricks;arch;sidebrickswithdepthtaper 大小端距离（3.2.1.1)A设计在宽度上的厚楔形砖（3.1.3.1)，见图3。
4
SF
说明： LF 两面积相等、相互倾斜的矩形大面； SF 两面积不等、相互平行的矩形侧面； EF- 两面积相等、相互平行的对称梯形端面。
图3侧厚楔形砖
3.1.3.3
竖厚楔形砖 专end arch bricks;wedge;end bricks with depth taper 大小端距离（3.2.1.1)A设计在长度上的厚楔形砖（3.1.3.1），见图4。
E
说明： LF- 两面积相等、相互倾斜的矩形大面； SF- 两面积相等、相互平行的对称梯形侧面； EF- 两面积不等、相互平行的矩形端面。
图4竖厚楔形砖
3.1.3.4
倍半宽竖厚楔形砖 end arch bonder bricks 宽度为标准砖（3.1.2.4）或大尺寸标准砖（3.1.2.23）（114mm或150mm）一倍半（172mm或
225mm）的竖厚楔形砖（3.1.3.3）。
5 GB/T2992.2—2014
3.1.3.5
双倍宽竖厚楔形砖largeendarchbricks；wedgeblocks 方板厚楔形砖宽B和大小端距离（3.2.1.1)A都为230mm的厚楔形砖（3.1.3.1）。
3.1.3.6
竖侧厚楔形砖 annulus bricks;end-side bricks with depth taper 大小端距离（3.2.1.1)A和B分别设计在长度和宽度上的厚楔形砖（3.1.3.1），见图5。
L.
说明：
LF 一两面积相等、沿长向和宽向倾斜的矩形大面； SF 两面积不等、相互平行的对称梯形侧面； EF-- 两面积不等、相互平行的对称梯形端面。
图5 5竖侧厚形砖
3.1.3.7
宽楔形砖brickswithbreadthtaper 两侧面（3.1.2.2)相互倾斜、楔差（3.2.1.6）或大小端尺寸（3.2.1.4）设计在宽度上的楔形砖（3.1.3）。
按大小端距离（3.2.1.1)设计在长度和厚度上，分为竖宽楔形砖（3.1.3.8)和薄宽楔形砖（3.1.3.9）。 3.1.3.8
竖宽楔形砖 专crown bricks;key bricks;end bricks with breadth taper 大小端距离（3.2.1.1)A设计在长度上的宽楔形砖（3.1.3.7），见图6。
6
