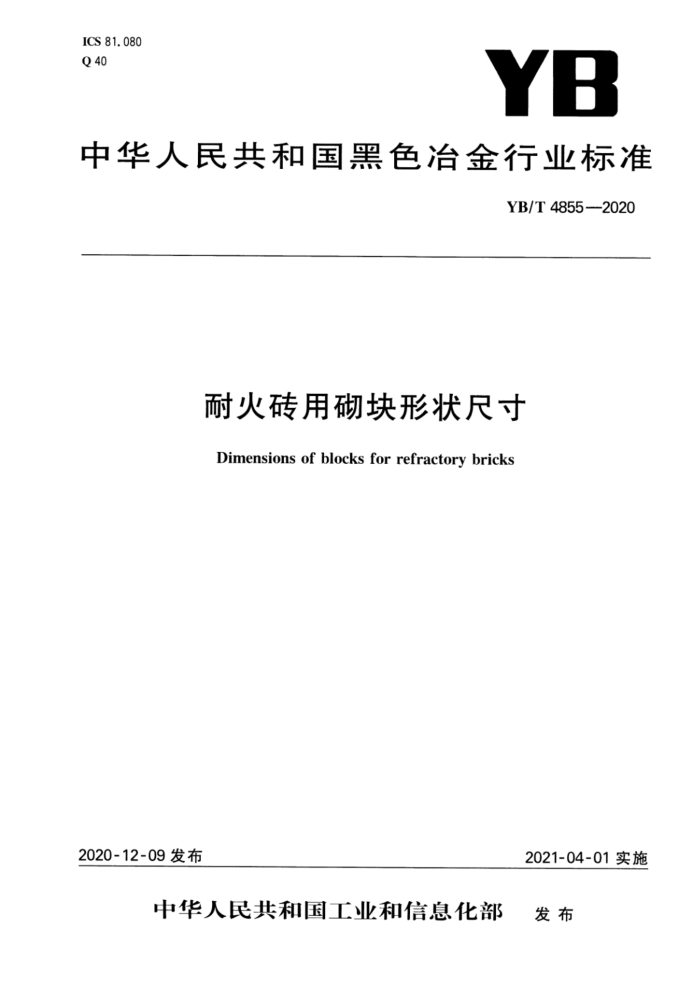

ICS 81. 080 Q 40
YB
中华人民共和国黑色冶金行业标准
YB/T48552020
耐火砖用砌块形状尺寸 Dimensions of blocks for refractory bricks
2020-12-09发布
2021-04-01实施
中华人民共和国工业和信息化部 发布 YB/T4855—2020
前言
本标准按照GB/T1.1---2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国耐火材料标准化技术委员会（SAC/TC193)归口。 本标准起草单位：武汉钢铁集团耐火材料有限责任公司、瑞泰马钢新材料科技有限公司、冶金工业信
息标准研究院、瑞泰科技股份有限公司、上海利尔耐火材料有限公司。
本标准主要起草人：李军、雷中兴、万媛媛、张嘉严、胡建辉、孙枫、陈海山、蔡么兵、卢咏明、卢春生、 魏瀚、王晓远、李洪波、李维锋。 YB/T4855—2020
耐火砖用砌块形状尺寸
1范围
本标准规定了耐火材料砌块的术语和定义、尺寸砖号表示方法、尺寸规格表示方法和尺寸、尺寸规格和尺寸特征、楔形砌块（环形砌块)用量计算方法。
本标准适用于冶金工业用高炉、焦炉、回转窑，其他工业窑炉用耐火砖砌块可参照使用。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2992.2耐火砖形状尺寸第2部分耐火砖砖形及砌体术语
3术语和定义
GB/T2992.2界定的术语和定义适用于本文件。
4尺寸砖号表示方法
D
砌块的尺寸砖号由数字组成。 表示法如下：
×××-××(/××)-××
厚度方向尺寸的厘米数宽度方向(或大小端)尺寸的厘米数长度方向尺寸的厘米数
5尺寸规格表示方法
5.1直形砌块（见图1)的尺寸规格以AXBXC表示，单位毫米， 5.2楔形砌块（见图2)的尺寸规格以A×（C/D)XB表示，单位毫米。 YB/T4855—2020
图1直形砌块
图2 楔形砌块
6尺寸、尺寸规格和尺寸特征
6.1直形砌块的尺寸砖号、尺寸、尺寸规格见表1。 6. 2 2楔形砌块（环形砌块)的尺寸砖号、尺寸、尺寸规格和尺寸特征见表2。 2 YB/T4855—2020
表 1 直形砌块砖号尺寸和尺寸规格尺寸/mm
尺寸规格/mmXmmXmm
体积/dm3 V 60. 0 80. 0 100.0 37. 5 45. 0 75. 0 50. 0 60. 0 100. 0 36. 0 45. 0 54. 0 90. 0 60. 0 72. 0 120.0 121.5 135.0 150.0 180.0 192.0 256.0 375. 0 500.0
尺寸砖号 10030 20 100 40 - 20 100-50-20 50 30 25 60 30 25 100 30 25 50 - 40 - 25 60 40 25 100 - 40 - 25 40 30 30 50 30 30 60~3030 10030-30 50 ~ 40 30 60 40 30 100 40 30 90 45 30 100 4530 100 50 - 30 100 6030 120-4040 160 - 40 ~ 40 150-50- 50 200-50-50
A 1000 1000 1000 500 600 1000 500 600 1000 400 500 600 1000 500 600 1000 900 1000 1000 1000 1200 1600 1500 2000 表 2 楔形砌块(环形砌块)砖号、尺寸、尺寸规格和尺寸特征尺寸/mm
B 300 400 500 300 300 300 400 400 400 300 300 300 300 400 400 400 450 450 500 600 400 400 500 500
c 200 200 200 250 250 250 250 250 250 300 300 300 300 300 300 300 300 300 300 300 400 400 500 500
AXBXC 1000X300×200 1000X400X200 1000X500X200 500X300X250 600X300X250 1000X300X250 500X400X250 600X400X250 1000X400X250 400X300×300 500X300X300 600X300X300 1000X300X300 500X400X300 600X400X300 1000×400×300 900X×450X300 1000X450X300 1000X500X300 1000X600X300 1200X400×400 1600X400X400 1500X500X500 2000X500×500
尺寸规格/mmXmmXmm 外半径"/mm 每环极限砖数/块 体积/dm
尺寸砖号 8040/3240 800 400 320 400 800X(400/320)X400 8040/3640 800 400 360 400 800X(400/360)X400 10040/30 40 1000 400 300 400 1000×（400/300)X400 100 40/3540 1000 400 350 400 1000×(400/350)×400 120 40/28 40 1200 400 280 400 1200×(400/280)×400 4010 120 40/34 40 1200 400 340 400 1200×(（400/340)X400
Kc 62. 8 125.7 62. 8 125.7 62. 8 125.7 62. 8
Rpo 4010 8020 4010 8020
AX(C/D)×B
V 115. 2 121. 6 140.0 150.0 163. 2 168.0 184. 8
A c D B
8020 4010
14040/2640 1400 400 260 400 1400X（400/260)X400
3 YB/T4855—2020
表2 楔形砌块（环形砌块）砖号、尺寸、尺寸规格和尺寸特征（续）
尺寸规格/mmXmmXmm 外半径/mm 每环极限砖数/块 体积/dm3
尺寸/mm C D
尺寸砖号
Rpo 8020 4010 8020
K 125.7 62.8 125.7 62.8 125.7 62.8 125.7 62.8 125.7 62.8 125.7 62.8 125.7
V 204.4 204.8 230.4 225.0 237.5 264.0 282.0 301.0 325.5 336.0 368.0 369.0 409.5
A×(C/D)×B
B
A
140 40/33 40 1400 400 330 400 1400X(400/330)X400 160 40/24 40 1600 400 240 400 1600×(400/240)X400 16040/32-40 1600 400 320 400 1600×(400/320)X400
100-50/40-50 1000 500 400 500 1000×(500/400)×500 5010 10050/4550 1000 500 450 500 1000×(500/450)×500 10020 12050/3850 1200 500 380 500 1200×(500/380)X500
5010 10020 5010 10020 5010 10020 5010 10020
12050/4450 1200 500 440 500 1200×(500/440)X500 14050/3650 1400 500 360 500 1400×(500/360)×500 14050/4350 1400 500 430 500 1400×(500/430)×500 16050/34 50 1600 500 340 500 1600×(500/340)×500 16050/4250 1600 500 420 500 1600×(500/420)X500 18050/3250 1800 500 320 500 1800X(500/320)X500 18050/4150 1800 500 410 500 1800X(500/410)X500
砌缝按照1mm计算。
楔形砌块（环形砌块)用量计算方法
双楔形砌块环形砌体中，环形砌体的外半径4010mm≤R<8020mm，采用C=B=400mm的砌块时，砌块数量按式（1)～式（7)计算进行；环形砌体的外半径5010mm≤R<10020mm，采用C=B= 500mm的砌块时，砌块数量按式（8）~式（14)计算进行。计算示例参见附录A。
Kx=125.7—0.01567R K=0.01567(8020—R) K=(8020-R)/63.821 Ka=0.03134R—125.7 Ka=0.03134(R-4010) Ka=(R—4010)/31.9105 K,=0.01567R Kx=125.7-0.01254R Kx=0.01254(10020R) Kx=(10020—R)/79.7364 Ka=0.02508R-125.7 Ka=0.02508(R-5010) Ka=(R-5010)/39.8682 K,=0.01254R
...(1) (2) (3) (4) ....(5) ·(6) ·( 7 ) (8) ..(9) ·(10) ·(11 )
或
....
....................
或
或
·(12)
或
..·(13) .....(14)
式中： K.- 一小半径楔形砌块的数量，单位为块；
4 YB/T4855—2020
Ka大半径楔形砌块数量，单位为块： K——砖环总块数，单位为块； R 所计算环形砌体的外半径，单位为毫米（mm）。
15 YB/T4855—2020
附录A （资料性附录）
楔形砌块（环形砌块）用量计算示例
为便于砌块用量在双楔形砌块环形砌体的计算，这里提供基于本标准的双楔形砌块环形砌体计算示例。
示例1： R=7000mm、A=1000mm、采用C=B=400mm楔形炭块高炉炉缸环形炭块砌体，计算一层炭块数量。 【方案】
K,=125.7—0.01567×7000=16.0(块) Ka=0.03134×7000—125.7=93.7(块) K,=0.01567X7000=109.7(块）
示例2：高炉炉缸上部环形炭块砌体的外部直径为18000mm，砌以B=C=500mm和A=1000mm楔形炭块，计算一层
用量。
【方案】
K,=0.01254(10020—9000)=12.8(块) K=0.02508X(9000—5010)=100.1(块) K=0.01254X9000=112.9(块)
