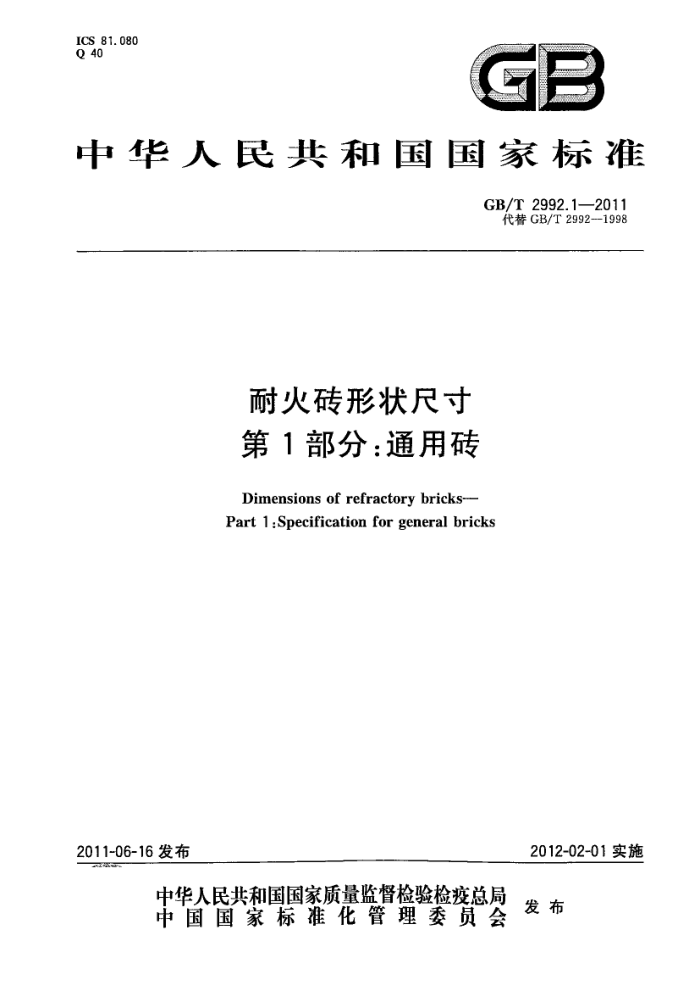

中华人民共和国国家标准
GB/T2992.1—2011
代替GB/T2992--1998
耐火砖形状尺寸第1部分：通用砖
Dimensions of refractory bricks-- Part 1:Specification for general bricks
2012-02-01实施
2011-06-16发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 2992.1—2011
前言
本部分与下列国际标准：ISO5019-1：1984《耐火砖尺寸第1部分：直形砖》；ISO5019-2：1984 《耐火砖尺寸第2部分：形砖》；ISO5019-3：1984《耐火砖尺寸第3部分：蓄热室用直形格子砖》；ISO5019-5：1984《耐火砖尺寸第5部分：拱脚砖》的一致性程度为非等效，
本部分中砖的长度除采用国际标准的230mm、300mm及345mm外，还保留了我国的380mm 及460mm。砖的宽度尺寸采用国际标准的114mm及150mm；砖的厚度尺寸保留了我国的65mm 及75mm。
本部分代替GB/T2992一1998《通用耐火砖形状尺寸》。本次修订与原标准相比主要变化如下：一按系列标准修改了标准名称；
增加了直形砖和楔形砖种类及其定（含）义；增加了通用砖的尺寸系列，并补充设计了砖的尺寸；增加了尺寸砖号，代替原顺序砖号：一增设了230mm长、230mm宽的直形砖及竖厚模形砖；一规定了辐射形砌砖的配砌方案及其简易计算，适用范围由原标准的等大端尺寸砌砖扩展到等小端尺寸砌砖与等中间尺寸砌砖，并补充改写为附录A。 本部分附录A为规范性附录。 本部分由全国耐火材料标准化技术委员会提出并归口。 本部分负责起草单位：武汉钢铁（集团)公司、冶金工业信息标准研究院。 本部分参加起草单位：武汉威林炉村材料有限公司。 本部分主要起草人：张嘉严、莫瑛、黄志明、薛启文、万小平、白汉芳、魏文权、蔡么兵、游道铭、
-
仇金辉、林先桥。
本部分所代替标准的历次版本发布情况为：
GB/T1590—1979; —GB/T2074-—1980; -GB/T2992—1982; --GB/T2992-1998。
H GB/T 2992.1—2011
耐火砖形状尺寸第1部分：通用砖
1范围
GB/T2992的本部分规定了通用砖的术语及定义、通用砖的尺寸系列、尺寸砖号及尺寸规格表示法、砖的尺寸及尺寸特征以及辐射形砌砖计算方法（见附录A）。
本部分适用于工业炉窑等热工设备耐火砖衬的直形砌砖、辐射形砌砖。 2术语及定义
下列术语及定义适用于本文件。
2. 1
通用耐火砖 专generalrefractorybricks 指工业炉窑等热工设备耐火砖衬的直形砌砖及辐射形砖所用的直形砖、侧厚楔形砖、竖厚楔形
砖、竖宽楔形砖和拱脚砖。 2. 2
直形砌砖straightbrickwork 指表面为平直的直墙及平底砌砖。
2. 3
辐射形砌砖radialbrickwork 具有半径、中心角、表面为圆弧形的砌砖。按中心角辐射形砌砖分为中心角小于120°的推力拱
（sprungarch），中心角等于180°的半圆拱（semi-circulararch）和中心角为360°的圆环形砌砖（circular brickwork）。按配合砌筑用砖种类分为全部由一种楔形砖砌筑圆环的单楔形砖砖环（circleturnedby anarchbrickorcrown，mono-tapersystemofring），由楔形砖和直形砖配合砌筑圆环的混合砖环（mix ingring），以及由两种楔形砖配合砌筑圆环的双楔形砖砖环（two-tapersystemofring）。 2. 4
平硼layingbrickonflat 砖的大面置于水平砌砖基面的砌砖方法。
2. 5
侧硼layingbrick on edge 砖的侧面置于水平砌砖基面（或拱胎表面）的砌砖方法。
2. 6
竖砌layingbrick onend 砖的端面置于水平砌砖基面（或拱胎表面）的砌砖方法（也称为立砌）。
2. 7
直形砖rectangularbricks 仅由长(length)A、宽(breadth)B及厚(depth)C三个尺寸构成的直平行六面砖体，见图1。长（A)
与宽（B)（或两个较大尺寸)形成的砖面称为大面(largeface)，长(A)与厚(C)（或最大尺寸与最小尺寸）形成的砖面称为侧面（side face），宽（B)与厚(C)（或两个较小尺寸）形成的砖面称为端面（end face）。
1 GB/T2992.1—2011
说明：
大面； S-- 侧面； E-端面。
L
图1直形砖
2.7.1
标准砖standardsquare，square，straight 长230mm、宽114mm和厚65mm（或75mm）的直形砖。
2.7.2
四分之三长砖threequarterbrick 长为标准砖的四分之三（172mm），宽、厚分别与标准砖相同的错缝用直形砖。
2.7.3
倍半长砖 sesquialter length bricks 长为标准砖的一倍半（345mm），宽、厚分别与标准砖相同的直形砖，
2.7.4
双倍长砖doublelengthbricks 长为标准砖的两倍（460mm），宽、厚分别与标准砖相同的直形砖
2.7.5
倍半宽砖bondersquare 宽为标准砖的--倍半(172mm），长、厚分别与标准砖相同的错缝用直形砖。
2.7.6
半厚薄砖splits 厚为标准砖之半，长、宽分别与标准砖相同的直形砖。
2.7.7
双倍宽砖（方板砖）doublestandard，tile 宽为标准砖的两倍（230mm），长、厚分别与标准砖相同的直形砖（也称为方板砖）。
2.7.8
加长砖straights 长、宽均超过标准砖尺寸的直形砖。
2.8
楔形砖brickswithtaper 指至少有两个端面、侧面或大面为对称梯形的六面砖体，见图2。对称梯形面两底的较大尺寸、较
小尺寸和中（位）线尺寸分别称作大端尺寸（backfacedimension，coldfacedimension）C、小端尺寸（inner dimension，hotfacedimension)D和中间尺寸或平均尺寸（mediandimension）P，并经常以C/D表示楔形砖的大小端尺寸。对称梯形面两底间的高称作楔形砖的大小端距离（distancebetweenthebackface andhotface)A。大小端尺寸差C一D称为楔差（taper），楔差不为0的砖即为楔形砖。相同大小端距离 A的同组楔形砖间，按楔差C一D由大到小(或按楔形砖的半径由小到大)将它们相对地分为特锐模形 2 GB/T2992.1—2011
砖（ultra-sharp）、锐楔形砖（sharp）、钝楔形砖（slow）和微楔形砖（fine-slow）。这些楔形砖的大端尺寸、 中间尺寸及小端尺寸采取相等的尺寸（通常等于直形砖的配砌尺寸），分别称作等大端尺寸（constant backfacedimension）、等中间尺寸（constantmediandimension）及等小端尺寸（constanhotfacedimension）。
Rp
2
说明： g- 模形砖中心角； To- 模形砖内半径； Rpo- 模形砖中间半径； R.——楔形砖外半径。
图2楔形砖梯形面
2.8.1
厚楔形砖archbricks 也称拱顶用砖，指大面倾斜、大小端尺寸C/D设计在厚度上的楔形砖。按大小端距离A设计在宽
度或长度上，厚形砖又分为侧厚楔形砖和竖厚形砖。 2.8.1.1
侧厚楔形砖sidearchbricks，arch 大小端距离A设计在宽度上、大小端尺寸C/D设计在厚度上的楔形砖，见图3。
图3侧厚楔形砖
2.8.1.2
竖厚楔形砖endarchbricks，wedge 大小端距离A设计在长度上、大小端尺寸C/D设计在厚度上的楔形砖，见图4。
2.8.1.3
倍半宽竖厚楔形砖endarchbonderbricks 宽度为114mm或150mm竖厚楔形砖一倍半的拱顶错缝用竖厚楔形砖。
3 GB/T 2992.1—2011
2.8.1.4
双倍宽竖厚楔形砖largeendarchbricks 宽度为114mm竖厚楔形砖的两倍，大面为正方形的竖厚楔形砖。
图4竖厚楔形砖
2.8.2
竖宽楔形砖crownbricks，keybricks 大小端距离A设计在长度上、大小端尺寸C/D设计在宽度上的楔形砖，见图5。
图5 竖宽楔形砖
2.9
拱脚砖skewbacks 小于半圆的推力拱顶砌体两侧的受力支承砖，见图6。
图6拱脚砖 GB/T2992.1--2011
2. 10
尺寸特征dimensioncharacteristics，dimensionability 直形砖及楔形砖的尺寸特征，分别由直形砖的配砌尺寸B或C、模形砖的大小端距离A及大小端
尺寸C/D决定，它是反映辐射形砌砖设计、计算、砌筑及使用的尺寸性能。尺寸特征包括块直形砖半径增大量、楔形砖的半径、每环极限砖数及中心角等。 2.10.1
一块直形砖半径增大量（AR)，radiusaddedvaluearectangularbrick 混合砖环内，每增加一块直形砖时，砖环半径的增大量，单位为毫米（mm）。（AR)： C ，式中C为
2元
6
与厚楔形砖配砌时直形砖的配砌尺寸（即厚度）；或（△R)， 式中B为与竖宽模形砖配砌时直形砖
一2元，
的配砌尺寸（即宽度）。计算时C或B均需另加2mm砌缝。 2.10.2
模形砖的半径radiusofarchbricks（andcrownbricks）单楔形砖砖环的半径。外半径（outerradius）Ra、内半径（internalradius）r。及中间半径（median
DA及Rpo=C-D 或Rpo
radius)Rro 的定义式分别为 Ro=Dvro=CD 上述式中C、D及P均需另加2mm缝，各符号意义见图2。
PA 2(P-D)
CA
PA
，单位为毫米（mm）。
2.10.3
楔形砖的每环极限砖数K。utmostnumberofarch（orcrown）bricksineachring（circle）单楔形砖砖环、混合砖环或双楔形砖砖环（中心角都为360")内楔形砖的最多砖数，并且为按式K'。
“D,K"。-P"D或 K'。 360(9。为模形砖的中心角，见图2)计算的定值。
2元A
元A
0。
2.10.4
楔形砖的中心角centralangleofarch（orcrown）bricks 楔形砖梯形面两斜边延长线至交点（圆心）形成的夹角，按式。一 360
或 g=180(C-D)计算,单位
K'
元A
为度（），见图2。 2. 11
尺寸系列dimensionseries 标准规定的通用耐火砖基础尺寸及其组合。
2. 12
尺寸砖号sizedesignation 用于标明耐火砖形状、主要尺寸或尺寸特征的砖号。
2.13
尺寸规格 dimensionstandard 用于标明耐火砖名称及全部外形尺寸的表示方法。
3通用砖的尺寸系列 3.1通用砖基础尺寸系列见表1。
表1通用砖基础尺寸系列
单位为毫米
砖长砖宽砖厚
230 114 65
300 150 75
5 GB/T2992.1—2011
3.2 直形砖的尺寸系列见表2。
表2直形砖尺寸系列宽度B
单位为毫米
厚度C
长度A
标准 114 114 150 114 150 114
倍半宽 双倍宽 标准
半厚 - 32,37
加宽一 150
减薄 65 65 65 65 65 65
加厚一 100 100 100 100 100
172 230 300 345 380 460
75 75 75 75 75 75
一 172
1
230 - -
225 I 225 225
-
150 - 150
3. 3 楔形砖的尺寸系列见表3。
表3 楔形砖尺寸系列
单位为毫米
大小端尺寸差(楔差)(C-D) 等大端 等中间 等小端 长度
大小端距离A
特锐 锐楔 钝模 微模 尺寸C 尺寸P 尺寸D A 宽度B 厚度C 114 30 20 10
65,75 65,75
侧厚楔形砖 150 30 20 10
65 65
45,55 230 45,55 300
230 30 20 10 5 65,75 65,75 45,55,65
114,172,230 150,225 150,225 150,225
竖厚 300 30 20 10 5 90,100 75 60,65,70 模形砖 380 30 20 10
90,100
75
60,65,70
5
460 30 20 10 5 90,100 75 60,65,70 230 30 20 10
114,150 114,150 150
114 114 114
65,75,100 65,75,100 75,100
竖宽
形砖 345 45
30 15
460 60 40 20
4尺寸砖号及尺寸规格表示法 4.1尺寸砖号表示法 4.1.1直形砖的尺寸砖号由大面尺寸代号、短横线“_”和厚度尺寸组成。标准砖大面尺寸230mm× 114mm代号取"1”，倍半长砖大面尺寸345mm×114mm的代号取1.5”，双倍长砖大面尺寸460mm× 114mm的代号"2"，四分之三长砖大面尺寸172mm×114mm代号取"3/4”。其余大面代号为代表砖长的数字或字母与代表砖宽的字母组合。砖长230mm、345mm和460mm的代表数字分别为"1”、 “1.5"和"2”，砖长300mm及380mm的代表字母分别"s及"G”。砖宽150mm、172mm及225mm 的代表字母分别取“W”、“Q"和"L”，双倍宽砖（方板砖)的宽230mm代表字母取“F"。 4.1.2厚模形砖尺寸砖号由名称代号CH(“侧厚”的汉语拼音首字母）或SH“竖厚”的汉语拼音首字母）、大面尺寸代号（与直形砖相同）、短横线“_”和大小端厚度尺寸（C/D)组成。 4.1.3竖宽楔形砖尺寸砖号由名称代号SK（“竖宽”的汉语拼音首字母）、侧面尺寸代号（即长×厚）、 短横线“-"和大小端宽度尺寸(C/D)组成。侧面代号为代表砖长的数字或字母与代表砖厚的字母组合。 砖长230mm、345mm和460mm的代表数字分别为"1”“1.5”和2”，砖长300mm及380mm的代表字母分别"S"及G”。砖厚65mm、75mm及100mm的代表字母分别取“B”“P”和"H”。 4.1.4拱脚砖的尺寸砖号由名称代号GJ(“拱脚”的汉语拼音首字母）、斜边长度L的厘米（cm）数、分 6
