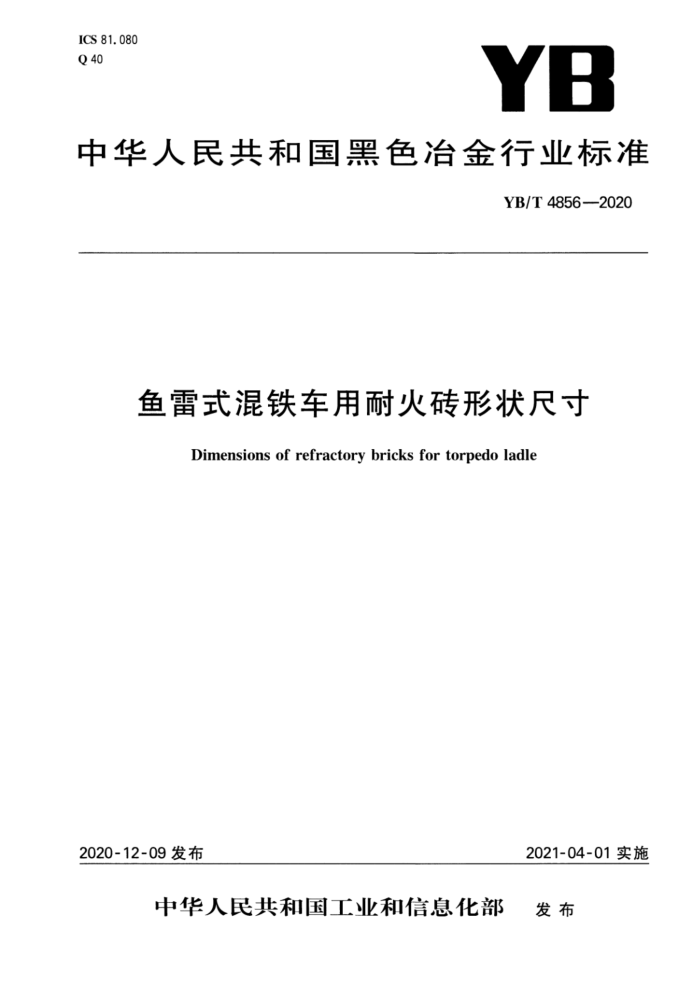

ICS 81. 080 Q 40YB
中华人民共和国黑色冶金行业标准
YB/T48562020
鱼雷式混铁车用耐火砖形状尺寸
Dimensions of refractorybricks for torpedo ladle
2021-04-01实施
2020-12-09发布
中华人民共和国工业和信息化部 发布 YB/T4856—2020
前 言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国耐火材料标准化技术委员会（SAC/TC193）归口。 本标准起草单位：武汉钢铁集团耐火材料有限责任公司、瑞泰马钢新材料科技有限公司、冶金工业信
息标准研究院、湖南湘钢瑞泰科技有限公司、上海利尔耐火材料有限公司。
本标准主要起草人：李军、雷中兴、张嘉严、陈海山、万媛媛、卢咏明、孙枫、蔡么兵、卢春生、王晓远陆晓锋、胡卫平、李洪波、李勇伟。 YB/T4856—2020
鱼雷式混铁车用耐火砖形状尺寸
1范围
本标准规定了鱼雷式混铁车用耐火砖的术语和定义、砖号、尺寸、尺寸规格及尺寸特征。 本标准适用于鱼雷式混铁车内衬用耐火砖。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2992.1耐火砖形状尺寸第1部分：通用砖
3术语和定义
下列术语和定义适用于本文件。
3. 1
鱼雷式混铁车用砖bricksfortorpedoladlesbricksfortorpedocar 鱼雷式混铁车（也称鱼雷罐）用耐火砖的总称。
3. 2
直形砖 rectangularbricks 仅由长（length）A、宽（breadth）B和厚（depth）C三个尺寸构成的直角平行六面砖体（rectangular
parallelepipedalbricks），见图1。直形砖的砖面（brickface)包括大面、侧面和端面。
D
L
C
说明： LF 两面积相等、相互平行的矩形大面； SF 两面积相等、相互平行的矩形侧面； EF 两面积相等、相互平行的矩形端面。
图1直形砖
1 YB/T4856—2020
3. 3
竖厚楔形砖 专end arch bricks,wedge,end bricks with depth taper 大小端距离A设计在长度上的厚楔形砖，见图2。
说明： LF 两面积相等、相互倾斜的矩形大面； SF 两面积相等、相互平行的对称梯形侧面； EF 两面积不等、相互平行的矩形端面。
图2竖厚楔形砖
3. 4
倍半宽竖厚楔形砖 endarchbonderbricks 宽度为标准砖或大尺寸标准砖（本标准中宽为202mm）一倍半（考虑砌缝后取304mm）的竖厚楔形
砖。 3.5
偏菱楔形砖 rhomboidbricks 用于鱼雷罐锥部工作衬的一种大面为平行四边形的楔形砖，见图3。
SF
说明： LF 两面积相等、沿长度方向倾斜的平行四边形大面； SF 两面积不等、相互平行的对称梯形侧面； EF 两面积不等、相互平行的对称梯形端面。
图3 偏菱楔形砖
3. 6
薄宽形砖 thinbricks withbreadthtaper 大小端距离A设计在厚度上的宽楔形砖，见图4。
2 YB/T4856—2020
说明： LF 两面积不等、相互平行的矩形大面； SF 两面积相等、相互倾斜的矩形侧面； EF 两面积相等、相互平行的对称梯形端面。
图4薄宽楔形砖
3.7
等大端尺寸（a,）constantmediandimension 楔形砖大端尺寸相等的尺寸。本标准中竖厚楔形砖和偏菱楔形砖的基本砖型等大端尺寸α
100 mm。 3. 8
楔形砖的外半径（Ro）radiusofkeybrick 全部用一种楔形砖砌筑的砖环（单楔形砖砖环）的外半径R。= CA ，单位为毫米（mm）。偏菱楔形
D'
砖的外半径取最大侧面的外半径。 3. 9
每环极限砖数(K） utmost brick number for each ring
单楔形砖砖环(中心角为 360°)内该模形砖的最多砖数,即 K =2zP或者 K:-
2元A C-D
C
3. 10
楔形砖的中心角（%）centerangleofkeybrick 楔形砖梯形面两斜边延长线至交点（圆心)形成的夹角，按式%=
3或 0.=180(C-)计算,单位为
K。
元A
度（°），式中K。为楔形砖的每环极限砖数。
4砖号、尺寸、尺寸规格及尺寸特征
4.1直形砖
直形砖的砖号表示法按GB/T2992.1规定进行，尺寸及尺寸规格应符合表1的规定。
表 1 直形砖尺寸
尺寸/mm B 114 150 150
尺寸规格/mmXmmXmm
体积/dm
砖号 1-75 1W-75 1W-100
A 230 230 230
c 75 75 100
AXBXC 230×114X75 230×150×75 230X150×100
V 1. 97 2.59 3. 45
3 YB/T48562020
4. 2 竖厚楔形砖 4.2.1 砖号中字母SH是竖厚楔形砖的“竖厚”两字汉语拼音首字母。数字用斜线分隔符号分成两组，斜线前的数字表示楔形砖的大小端距离，单位为厘米（cm），它等于A/10。斜线后的数字表示大小端尺寸差（C一D)，单位为毫米（mm）。尾部的字母K表示该砖为加宽砖。 4. 2. 2 竖厚楔形砖的尺寸规格(mm)以AX(C/D)XB表示。 4.2.3 竖厚形砖的砖号、尺寸、尺寸规格及尺寸特征应符合表2的规定。
表2 竖厚楔形砖尺寸及尺寸特征
外半径“ 每环极限 中心角 体积 /mm 砖数/块 /(°) /dm3 Ro
尺寸/mm
尺寸规格/mmXmmXmm
砖号
K°
8
V
AX(C/D)XB
D B
A
C
SH38.2/30 382 100 70 202 382×(100/70)×202 1298.8 80.1 4. 494 6.56 SH38.2/30K 382 100 70 304 382X(100/70)X304 1298.8 80. 1 4. 494 9. 87 SH38.2/20 382 100 80 202 382×(100/80)×202 1948.2 120. 0 3. 000 6. 94 SH38.2/20K 382 100 80 304 382×(100/80)X304 1948.2 120. 0 3. 000 10. 45 SH33/30 330 100 70 202 330×(100/70)×202 1122.0 69. 2 5. 202 5. 67 SH33/20 330 100 80 202 330×(100/80)×202 1683.0 103.7 3. 472 6. 00 SH33/10 330 100 90 202 330×(100/90)X202 3366.0 207. 4 1.736 6. 33 SH24/20 240 100 80 202 240×(100/80)×202 1224.0 75. 4 4. 775 4. 36 SH24/10 240 100 90 202 240×(100/90)×202 2448.0 150. 8 2. 387 4. 61
计算外半径时，砖缝按照2mm。
4.3 ：偏菱楔形砖 4.3.1 砖号中字母LX是偏菱楔形砖的“菱”两字汉语拼音首字母。数字用斜线分隔符号分成两组，斜线前的数字表示砖的大小端距离，单位为厘米（cm），它等于A/10。斜线后的数字表示大小端尺寸差（C一D），单位为毫米（mm）。 4.3.2 ：偏菱楔形砖的尺寸规格（mm)以AX（C/D)XB-E表示，其中E为端面倾斜值。 4.3.3 偏菱楔形砖的砖号、尺寸、尺寸规格及尺寸特征应符合表3的规定。 4.3.4 薄宽楔形砖的砖号、尺寸、尺寸规格及尺寸特征应符合表4的规定。
表3 3偏菱模形砖尺寸及尺寸特征
外半径“ 每环极限 中心角 体积 /mm 砖数/块 /(°) /dms
尺寸/mm
尺寸规格/mmXmmXmm
砖号
V
D B Eb AX(C/D)XB-E
Ro
K
6
A
C
LX25/30 250 100 70 150 35 250×(100/70)×150~35 850.0 52. 4 6. 870 3. 11 LX25/20 250 100 80 150 35 250×(100/80)×150~35 1275. 0 78. 6 4.580 3. 32 LX25/10 250 100 90 150 35 250×(100/90)×150~35 2550.0 157.1 2.292 3.54
3. 00
LX25/0 250 80 80 150 35 250×(80/80)×150*35
外半径以较大侧面的楔形为基准，计算外半径时砖缝按照2mm。 E为示例数值，根据设计需要可变。E变化时体积V也变化。
0
4 YB/T4856—2020
表4薄宽楔形砖尺寸及尺寸特征
尺寸规格/mm×mmXmm 外半径“ 每环极限 中心角 体积
尺寸/mm
/mm 砖数/块 /(°) /dm Ro
砖号
D
Ko
V
A
C
B
AX(C/D)XB
%
35 104 102 230 35X(104/102)X230 1855.0 110. 0 3. 273 0. 83
BKS3.5/2
BKS5.5/3 55 104 101 230 55×(104/101)X230 1943.3 115. 2 3.125 1. 30 BKS7.5/10 75 175 165 230 75×(175/165)X230 1327.5 47. 2 7. 627 2. 93 BKS7.5/10X 75 175 165 202 75X(175/165)X202 1327.5 47. 2 7. 627 2. 58
计算外半径时，砖缝按照2mm。
鱼雷罐内衬砌体的计算方法
5
鱼雷罐内衬砌体一般由中部直桶段、两边锥桶段和两端的端墙构筑而成。端墙由直形砖配砌，直桶段和锥桶段配砖设计均遵循双楔形砖砌砖设计计算的一般原则。
竖厚楔形砖和偏菱楔形砖砌筑时砖环用砖量计算，根据双楔形砖砌砖的计算方法进行。两种楔形砖配合砌筑的双形砖砖环内，大半径楔形砖块数K。及小半径楔形砖块数K按照式（1）、式（2)计算，计算示例参见附录A。
Kg=Ki(R-Ro)
..( 1 )
RpdRDx RpiRDx
K,=Ki(Rm=R)
.·(2)
式中； Ka -大半径楔形砖块数，单位为块； Kx 小半径楔形砖块数，单位为块； K- -等大端双楔形砖环中大半径楔形砖的每环极限砖数，单位为块； K'- -等大端双楔形砖环中小半径楔形砖的每环极限砖数，单位为块； R
所计算双楔形砖砖环的外半径，单位为毫米（mm）；此时RD≤R
LC YB/T4856—2020
附录A (资料性附录)
双楔形砖砌砖的计算示例
为便于鱼雷罐内衬砌体的砌砖用量计算，这里提供基于本标准的双楔形砌块环形砌体计算示例。 示例1：工作衬直筒段外半径为1680mm的鱼雷罐，衬厚度为382mm，砖缝厚度为2mm时计算每环砖量。 【方案】选取鱼雷罐竖厚楔形砖砌筑，由表2知1298.8mm≤R<1948.2mm，宜采用SH38.2/30
（或SH38.2/30K)的小半径竖厚楔形砖和SH38.2/20（或SH38.2/20K)的大半径竖厚楔形砖双楔形砌筑。此时Rp=1948.2mm，Rpx=1298.8mm，K=120.0块，K=80.1块。按照式(1)及式（2)计算：
K,= 120 1x(1681=12.98. 8) =70. 4(块) K,=80. 1X(1948;21680) 2=33.1(块）
1948.21298.8
1948.2—1298.8
示例2：工作衬锥筒段某砖环最大外半径为1648mm的鱼雷罐，罐衬厚度为250mm，砖缝厚度为2mm时计算该环砖量。 【方案】选取鱼雷罐偏菱楔形砖砌筑，由表3知1275.0mm≤R≤2550.0mm，宜采用LX25/20
的小半径偏菱楔形砖和LX25/10的大半径偏菱楔形砖双楔形砌筑。此时R=2550.0mm，Rx= 1275.0mm，K=157.1块，K=78.6块，按照式（1)及式（2)计算：
K, = 157. 15(.164821275 0 =46. 0(块) K78. 6X(2550.01648)
2550.01275.0
2=55.6(块)
2550.0—1275.0
6
