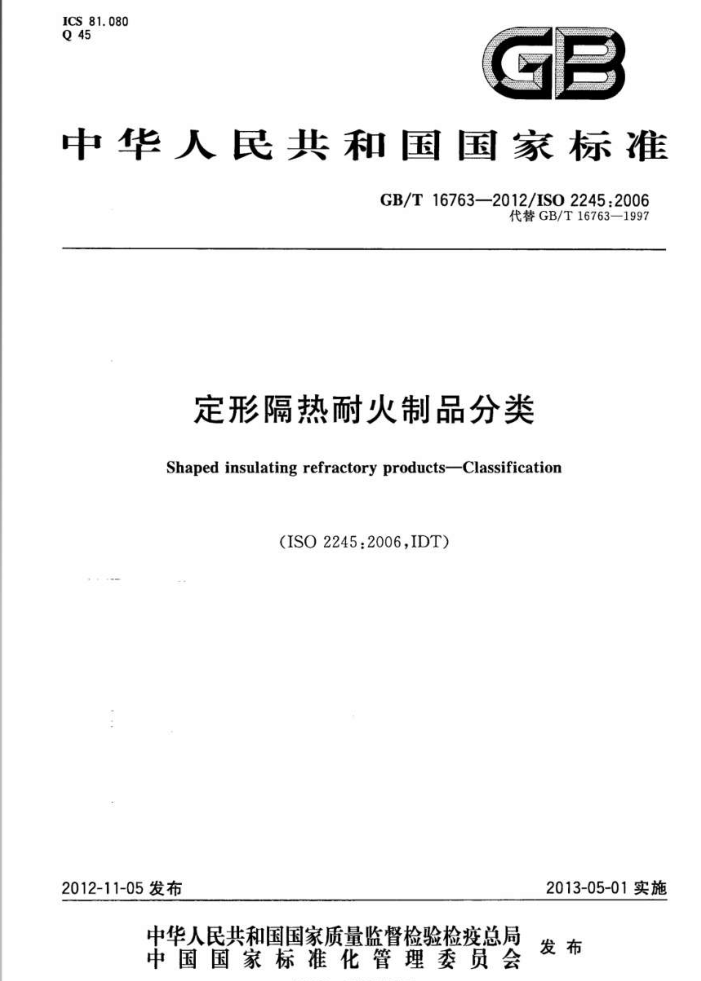

ICS81.080 Q 45
GB
中华人民共和国国家标准
GB/T16763—2012/IS02245:2006
代替GB/T16763—1997
定形隔热耐火制品分类
Shaped insulating refractory productsClassification
(ISO2245:2006,IDT)
2012-11-05发布
2013-05-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T16763—2012/ISO2245:2006
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T16763-1997《定形隔热耐火制品的分类》，与GB/T16763—1997相比，主要技
术变化如下：
一对于同类中更轻（L类）制品的定义作了修改，上一版为体积密度小于表2规定值为更轻（L
类），本标准为小于或等于为更轻（L类）制品；一制品标记方法更明确，更具体；一为了与耐火纤维标准和业内的通常称谓一致，将原来温度分类改称“分级”，更轻制品改称“L类”。 本标准使用翻译法等同采用ISO2245：2006《定形隔热耐火制品分类》。为了便于使用，本标准做
了下列编辑性修改：
将ISO2245：2006中示例3中的体积密度为0.5改为0.50。 本标准中规范性引用文件的国际文件有一致性对应关系的我国文件如下：
-GB/T2998定形隔热耐火制品体积密度和真气孔率试验方法（GB/T2998—2001， eqvISO.5016:1997)
-GB/T5988耐火材料加热永久线变化试验方法（GB/T5988—2007，ISO2477:2005，
MOD) -GB/T18930耐火材料术语（GB/T18930—2004，ISO8362001，MOD）本标准由全国耐火材料标准化技术委员会（SAC/TC193）提出并归口，本标准起草单位：中钢集团洛阳耐火材料研究院有限公司、抚顺北方耐火材料厂、宜兴摩根热陶瓷
有限公司、武汉威林炉村材料有限公司、登封市昊南耐火材料有限公司、平顶山新型耐材有限公司、郑州市创新耐火材料有限公司、郑州耐都热陶瓷有限公司、南阳市隐山高科绝热耐火材料有限公司。
本标准主要起草人：王晓利、胡家全、彭西高、徐忠良、殷骏、股波、苏泊平、林先桥、董卫杰、吴德华、 张朝阳、魏发灿、杨群坡、潘富兴。
1 GB/T16763—2012/ISO2245.2006
定形隔热耐火制品分类
1范围
本标准规定了定形隔热耐火制品的定义、分类原则及标记方法。 本标准适用于除耐火纤维制品之外的定形隔热耐火制品。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO8362001耐火材料术语（Terminologyforrefractories） ISO2477耐火材料加热永久线变化试验方法（ShapedinsulatingrefractoryproductsDe
termination of permanent change in dimensions on heating)
ISO5016定形隔热耐火制品体积密度和真气孔率试验方法（Shapedinsulatingrefractory productsDetermination of bulkdensity and true porosity)
3术语和定义
ISO836：2001界定的以及下列术语和定义适用于本文件。
3.1
定形隔热耐火制品shapedinsulatingrefractoryproduct，shapedinsulatingrefractory 真气孔率不小于45%的定形耐火材料。 注1：抄录自ISO8362001。 注2：真气孔率按ISO5016测定。 注3：这些制品具有低导热和低热容量的特性，
4分类
定形隔热耐火制品按以下原则分类： a）按ISO2477中比较计法所测定的制品加热永久线变化不大于2%时的温度进行分级，见表1； b) 按制品的体积密度分类，根据ISO5016测定制品的体积密度并修约至2位小数，将按a）分级
的同级别中具有更高气孔率的制品定为L类，平均体积密度小于或等于表2给定值的制品应加L标记。
按ISO5016测定制品的体积密度，但尺寸测量应精确至士0.1mm。为获得体积密度的准确结果，应采用足够大的试样。
1 GB/T16763—2012/ISO2245:2006
表1按温度分级
级别 75 80 85 90 95 100 105 110 115 120 125 130 135 140 150 160 170 180
(12h）加热永久线变化<2%时的试验温度/℃
750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1500 1600 1.700 1800
注：表中给出的温度是根据加热永久线变化分级的温度界限，而不是使用温度极限。因为制品的使用性能不仅
取决于温度，还与使用条件有关。
表2按体积密度分类
级别 75 80 85 90 95 100 105 110 115 120 125
L类制品的最大平均体积密度/（g/cm）
0.40 0.50 0.55 0.60 0.65 0.65 0.65 0.70 0.70 0. 70 0.75
2 GB/T16763—2012/ISO2245:2006
表2（续）
级别 130 135 140 150 160 170 180
L类制品的最大平均体积密度：/g/cm）
0.80 0.85 0.90 0.95 1.15 1.35 1. 60
在每级的L类中，仅以体积密度作为分类指标并以2位小数表示。 *1g/cm=10°kg/ml.
5 标记方法
定形隔热制品按下列方式进行标记： a) 标明本标准号： b) 制品的级别； c) 制品的体积密度； d) 属于L类时要标记L。 示例1：根据GB/T16763属于120级，体积密度为0.8： GB/T16763-120-0.8 示例2：根据GB/T16763属于140级，体积密度为1.2 GB/T16763-140-1.2 示例3 根据GB/T16763展于80级，体积密度为0.50"，属于L类： GB/T16763-80-0.50-L 示例4：根据GB/T16763属于140级，体积密度为0.80，属于L类： GB/T16763-140-0.80-L
1) ISO原文此处有误。经与ISO/TC33原标准工作组召集人沟通，确认应该为0.50。凡是L类制品体积密度为
表2该级最大平均体积密度时，必须按规定的2位小数标示，小于该级最大平均体积密度时，可以按1位小数表示，如示例1、示例2。示例4也可以按1位小数标示。 -
