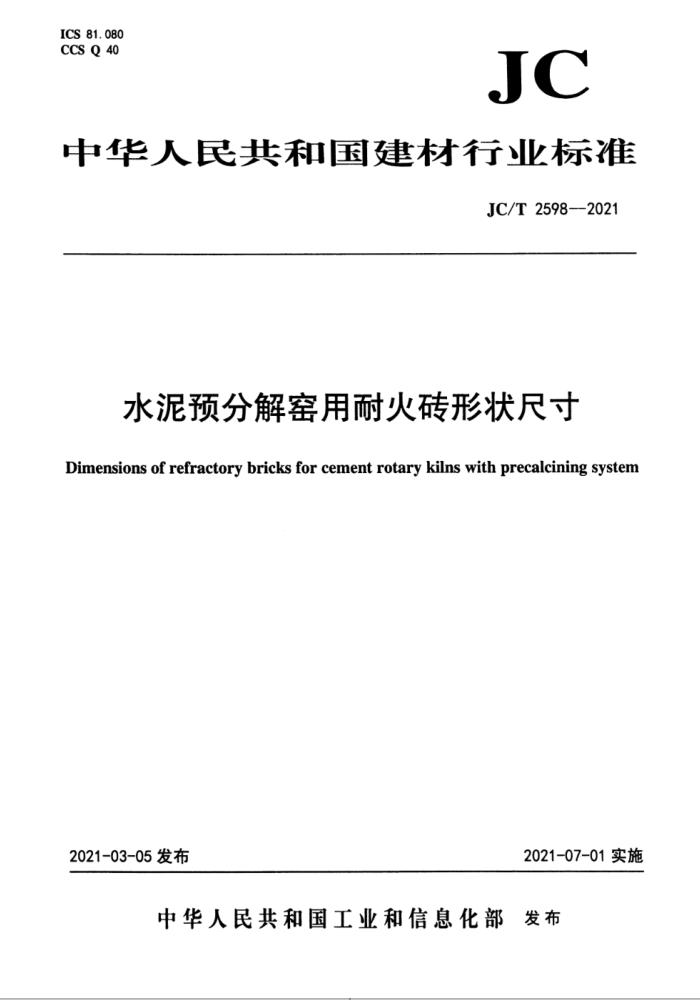

ICS 81.080 CCS Q 40
JC
中华人民共和国建材行业标准
JC/T 2598-2021
水泥预分解窑用耐火砖形状尺寸
Dimensions of refractory bricks for cement rotary kilns with precalcining system
2021-03-05发布
2021-07-01实施
中华人民共和国工业和信息化部 发布 JC/T25982021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出并归口。 本文件起草单位：建筑材料工业技术情报研究所、安徽芜湖海螺建筑安装工程有限责任公司、重庆
良友窑炉工程有限公司、天津水泥工业设计研究院有限公司、安徽海螺建材设计研究院有限责任公司、 海螺暹罗耐火材料有限公司、淄博鲁中耐火材料有限公司、郑州建信耐火材料成套有限公司、中材建设有限公司、中国联合水泥集团有限公司。
本文件主要起草人：张豪、陈友德、师美高、徐金福、杨忠德、封立杰、韦建平、汪海滨、李思源、 盛赵宝、祝尊峰、武晓萍、幕松坡、贾元平、刘德嵩、章武英、孙雪静、朱波、张长乐、李良峰、张令冲、李波。
本文件为首次发布。
A JC/T2598—2021
水泥预分解窑用耐火砖形状尺寸
1范围
本文件规定了水泥预分解窑用耐火砖的术语和定义、砖号及规格、尺寸参数、窑衬配砌方案及配砖表、砖型尺寸允许偏差。
本文件适用于Φ2.5m～Φ7.2m的水泥预分解回转窑工作衬用砖。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2992.2耐火砖形状尺寸第2部分：耐火砖砖形及砌体术语
3术语和定义
GB/T2992.2界定的以及下列术语和定义适用于本文件。
3. 1
水泥预分解窑用耐火砖refractorybricksforcementrotarykilnswithprecalciningsystem 用于水泥预分解窑的专用双楔形砖，见图1。
单位为毫米
6/21
(a+b) /2
标引符号说明： h——砖高：
[——砖长; 6- 一锥角。
一砖的大端：一砖的小端；
-
b-
图1水泥预分解窑用耐火砖示意图 JC/T2598—2021 3. 2
等中间尺寸水泥预分解窑用耐火砖brickswithconstantmediantaperdimensionsforcement rotarykilnswithprecalcining system
大小端平均尺寸都相等的水泥预分解窑用砖。
4砖号及规格
4.1砖号表示法 4.1.1水泥预分解窑用耐火砖砖号由字母和三位数字组成。字母C和CS分别表示C型系列标准砖和 CS型系列锁缝砖，简称C型标准砖和CS型锁缝砖。 4.1.2C型标准砖百位数表示该砖大端外接圆的直径（即密内径），其后两位数表示该砖砖高的十分之一。
示例：符合本文件，内径3m，砖高200mm的C型标准砖标记为：
C 3 20
1
砖高的十分之一该砖大端外接圆的直径，用数字表示 C型系列标准砖
4.1.3CS型锁缝砖百位数和十位数字表示该砖砖高的十分之一，个位数表示锁缝砖的序列号（1为薄砖，2为厚砖)。
示例：符合本文件，砖高200mm的薄CS型锁缝砖标记为：
CS 20 1
1
序列号砖高的十分之一 CS型系列锁缝砖
4.1.4加长砖型应在砖号的后面加L表示，L特指加长到300mm的砖。 4.2规格表示法
水泥预分解窑砖的尺寸以h×（a/b)×l表示，如：
200×(84/73)×198
砖的长度尺寸砖的小端尺寸砖的大端尺寸砖的高度尺寸
5尺寸参数
5.1C型系列标准砖采用等中间尺寸为78.5mm的耐火砖（见表1）。
2 JC/T2598—2021
表1 C型系列标准砖尺寸参数
尺寸 mm b
锥角8 大小端 单位楔差 外直径[D=2(a+)/a]
每环极限块数 体积
序号 砖号
之差 Aa*= (a-b) /h a-b
mm
=0m =1 mm K'=2元h/ (α-b) cm
h
1
a
72 180 198 4. 135 13. 0 0.072 2
2 381.5
C218 85 C318 84 73 180 198 3.500 11. 0 0. 061 1 2 749. 1 2 781.8
2 353.8
86. 998 102.816
1
2
2 797. 7
3 C418 83 74 180 198 2.864 9. 0 0. 050 0 3 320.0 3 360.0 125.664
C518 82 75 180 198 2.229 7. 0 0. 038 9 4 217. 1 4 268.6
161.568
72 200 198 3.723 13. 0 0. 065 0 2 615. 4 2 646. 2 96. 665
5 C220 85
6 C320 84 73 200 198 3. 150 11. 0 0.055 0 3 054.5 3 090.9 114.240
139, 627 3 108. 6
C420 83 74 200 198 2.578 9. 0 0. 045 0 3 688. 9 3 733. 3 8 C520 82 75 200 198 2.005 7. 0 0. 035 0 4 685. 7 4742.9 179.520
7
C620 81 76 200 198 1. 432 5.0 0. 025 0 6 480. 0 6 560.0 10 C322 84 73 220 198 2.864 11. 0 0.050 0 3 360.0 3 400. 0 11 C422 83 74 220 198 2.343 9. 0 0. 040 9 4 057.8 4106.7 153.589
251.328 125.664
4
12 C522 82 75 220 198 1.822 7. 0 0.0318 5 154. 3 5 217.1 197.472 3 419.5
13 C622 81.5 75.5 220 198 1, 564 6. 0 0. 027 3 14 C425 84 73 250 198 2.521 11. 0 0. 044 0 3 818.2 3863.6 15 C525 83 74 250 198 2.062 9. 0 0. 036 0 4 611. 1 4 666.7 174. 533 3 885.8 16 C825 81 76 250 198 1. 146 5. 0 0.020 0 8100.0 8 200.0 314.160
230. 384 142.800
5 976. 7
6 050. 0
注1：3表示砌缝厚度， 干砌时为0mm， 湿砌时为1mm 注2：元取值为3.1416。
5. 2 CS型锁缝砖选用与标准砖砖高相同、 一厚一薄两种规格的耐火砖（见表2)。
表2 CS型系列锁缝砖尺寸参数
尺寸 mm b
锥角8 大小端 单位楔差 外直径[D=2(a+8)/△a] 每环极限块数
体积
序号 砖号
之差 a-b
mm
8=0m =1 mm K'=2元h/ (α-b) Cm
a"=(α-b) /h
a
h
L
CS181 65 60 180 198 1. 593 5. 0 0. 0278 4 680. 0 4 752.0 226. 195 2 227. 5 CS182 95 90 180 198 1.593 5. 0 0. 027 8 6840.0 6 912.0 226.195 3 296. 7 3 CS201 75 70 200 198 1.432 5. 0 0.025 0 6 000.0 6 080.0 251.328 2871.0
1
2
CS202 95 90 200 198 1.432 5. 0 0. 025 0 7 600. 0 7 680. 0 251.328 3 663. 0 5 CS221 75 70 220 198 1. 301 5. 0 0.022 7 6 600.0 6 688. 0
4
276. 461 3158.1 276. 461 4 029.3
6 CS222 95 90 220 198 1. 301 5. 0 0.022 7 8 360. 0 8 448. 0 7 CS251 83 75.5 250 198 1. 719 7, 5 0. 030 0 5 533.3 5 600.0 209. 440 3922.9
CS252 93 85.5 250 198 1. 719 7. 5 0.030 0 6 200. 0 6 266. 7 注1：8表示砌缝厚度， 干硼时为0mm， 湿砌时为1mm 注2：元取值为3.1416。
209.440 4417.9
8
3
