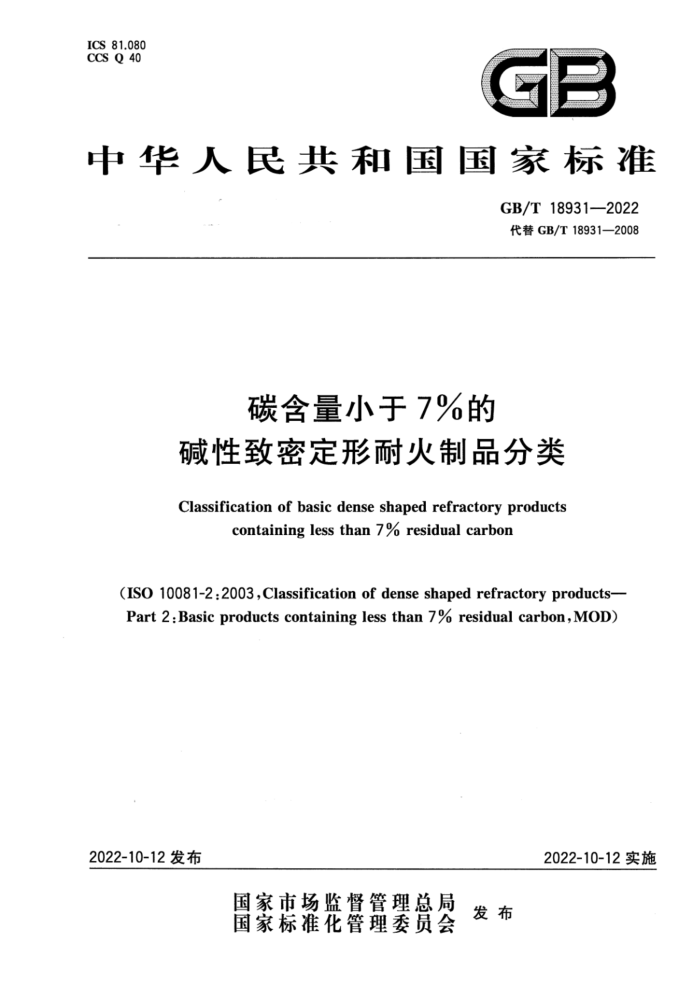

ICS 81.080 CCS Q 40
GE
中华人民共和国国家标准
GB/T18931—2022 代替GB/T18931—2008
碳含量小于7%的
碱性致密定形耐火制品分类
Classification of basic dense shaped refractory products
containinglessthan7%residualcarbon
(ISO10081-2:2003,Classificationofdenseshapedrefractoryproducts- Part 2 :Basic products containing less than 7% residual carbon, MOD)
2022-10-12实施
2022-10-12发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T18931—2022
前言
本文件按照GB/T1.1--2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T18931一2008《残碳量小于7%的碱性致密定形耐火制品分类》，与GB/T18931一
2008相比，除结构调整和编辑性改动外，主要技术变化如下：
a）更改了分类依据、制品种类、牌号、原料特性、后期处理的名称及描述（见第4章，2008年版的
3.1~3.43.6); b）更改了化学分析要求（见4.2，2008年版的3.2)； c）更改了命名的描述方式（见第5章，2008年版的3.7）。 本文件修改采用IS010081-2：2003《致密定形耐火制品的分类第2部分：残碳量小于7%的碱性
制品》。
本文件增加了“术语和定义”一章。 本文件与ISO10081-2：2003的技术差异及其原因如下：
用规范性引用的GB/T21114替换了ISO12677、GB/T34332替换了ISO10058，并增加了规范性引用的GB/T18930（见第3章）和GB/T4984、GB/T5069、GB/T5070、GB/T16555（见 4.2），以适应我国的技术条件，提高可操作性：更改了无机化学结合的描述[见4.5c)]，与ISO10081-1中“无机化学结合”的定义统一。
本文件做了下列编辑性改动：
纳入ISO10081-2：2003/Cor.1：2008的勘误内容，所涉及的条款的外侧页边空白位置用垂直双线（）进行了标示；将表2中镁铬质MCr80中Mg0≤80更正为Mg0≥80。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国耐火材料标准化技术委员会（SAC/TC193)提出并归口。 本文件起草单位：中冶检测认证有限公司、云南濮耐昆钢高温材料有限公司、北京科技大学、重庆科
技学院、中冶建筑研究总院有限公司、山东鲁铭新型材料股份有限公司、冶金工业信息标准研究院。
本文件主要起草人：张秀华、李勇、张雯文、钱雨、侯新梅、朱发金、高荣礼、陈俊红、鲁志燕、王恩会、 陈刚、孙洋、杨涛、张正富、傅修文、王晓远。
本文件于2002年首次发布，2008年第一次修订，本次为第二次修订。 GB/T18931—2022
碳含量小于7%的碱性致密定形耐火制品分类
1范围
本文件规定了碳含量（质量分数)小于7%的碱性致密定形耐火制品的分类和命名。 本文件适用于碳含量（质量分数）小于7%的碱性致密定形耐火制品。 注：所有制品均可外包金属板，所有不烧制品都可以内加金属片和/或内掺金属纤维增强。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 4984 含锆耐火材料化学分析方法 GB/T5069 镁铝系耐火材料化学分析方法 GB/T5070 含铬耐火材料化学分析方法 GB/T16555 含碳、碳化硅、氮化物耐火材料化学分析方法 GB/T18930 耐火材料术语 GB/T 21114 耐火材料 X射线荧光光谱化学分析 熔铸玻璃片法（GB/T21114—2019，
ISO12677:2011,MOD)
GB/T34332 菱镁矿和白云石耐火制品化学分析方法（GB/T34332一2017，ISO10058-1：2008、 ISO10058-2:2008、ISO10058-3:2008,MOD)
3术语和定义
GB/T18930界定的术语和定义适用于本文件。
4分类 4.1分类依据
碳含量小于7%的碱性致密定形耐火制品应按以下条件进行分类： a) 制品种类； b) 牌号，主要取决于氧化镁含量及有无抗氧化剂； c) 原料特性； d) 结合形式； e) 后期处理。
4.2 制品种类
分别用以下通用符号表示制品种类： a) 镁质(M);
1 GB/T 18931—2022
b) 镁钙质(ML); c) 镁白云石质（MD)； d) 白云石质(D)； e) 镁铝质（MSp）； f) 镁橄榄石质（F)； g) 镁铬质(MCr)； h) 铬铁质(Cr)； i) 氧化钙质(L); i) 镁锆质（MZ)； k) 镁锆硅质(MZS)。 注：L-石灰和/或MgO-CaO共烧结料；D-天然烧结白云石。 应选用GB/T4984、GB/T5069、GB/T5070、GB/T16555、GB/T21114或GB/T34332对熳烧后
的试样进行化学分析，将分析结果按照表1、表2划分制品种类。 4.3 牌号
每一制品种类应按表1和表2进一步分为不同的牌号。牌号的划分应主要基于各制品种类的氧化镁含量。在部分制品(ML、MD、D、L、Cr、MZ、MZS)中规定了其他主要氧化物的含量；含抗氧化剂时在牌号后加“A”表示。
表1 氧化镁和镁钙系制品分类
含量(质量分数)
%
牌号
制品种类
Mgo Mg0≥98 95≤Mg0<98 90≤Mg0<95 85≤Mg0<90 80≤Mg0<85 80≤Mg0<90 70≤Mg0<80 60≤Mg0<70 50≤Mg0<60 40≤Mg0<50 80Mg0<90 70≤Mg0<80 60≤Mg0<70 50≤Mg0<60 40≤Mg0<50 Mg0<40 Mg0<30
CaO
M98 M95 M90 M85 M80 ML80 ML70 ML60 ML50 ML40 MD80 MD70 MD60 MD50 MD40 D40 L70
镁质
Ca0≥10 Ca0≥20 Ca0≥30 Ca0≥40 Ca0≥50 Ca0≥10 Ca0≥20 Ca0≥30 Ca0≥40 Ca0≥50 Ca0≥50 Ca0≥70
镁钙质
镁白云石质
白云石质氧化钙质
2 GB/T 18931—2022
表2 其他含氧化镁碱性制品分类
含量（质量分数）
%
制品种类
牌号
Mgo Mg0≥80 70≤Mg0<80 60≤Mg0<70 50≤Mg0<60 40≤Mg0<50 30≤Mg0<40 20≤Mg0<30 Mg0≥50 40≤Mg0<50 Mg0≥80 70Mg0<80 60≤Mg0<70 50≤Mg0<60 40≤Mg0<50 30≤Mg0<40 Mg0<30 Mg0≥90 70≤Mg0<90 70≤Mg0<90
Cr2 O;
ZrO2
SiO2
MSp80 MSp70 MSp60 MSp50 MSp40 MSp30 MSp20 F50 F40 MCr80 MCr70 MCr60 MCr50 MCr40 MCr30 Cr30 MZ90 MZ70 MZS70
镁铝质
镁橄榄石质
镁铬质
铬铁质镁锆质镁锆硅质
Cr:0:≥30
ZrO;<10 ZrOz≥10 5≤ZrO<15
SiO,≥5
4.4 原料特性
应按以下一个或多个原料种类进行分类： a) 天然料（原矿或烧结料）； b) 烧结合成料； c) 共烧结料(如镁铬砂、镁钙砂)； d) 熔融料。
4.5 结合形式
应按以下不同的结合形式进行分类： a) 陶瓷结合：在一定温度下，由于烧结或液相形成而产生的结合； b) 有机化学结合：在室温或较高温度下靠有机物质硬化形成的结合； c) 无机化学结合：在室温或800℃以下通过化学反应形成的结合； d) 熔铸：制品经高温完全熔融后制成。
3 GB/T 18931—2022
4.6 后期处理
有后期处理的应按以下方式中的一种或两种分类： a) 热处理（温度可高至800℃）；
浸渍。 注：可以没有后期处理。
b)
5命名
碳含量小于7%的碱性致密定形耐火制品的命名应由第4章中的分类依据（制品种类、牌号、原料特性、结合形式、后期处理)顺序构成。
示例1：镁铬质制品，MCr60，烧结合成镁砂和天然铬砂原料，陶瓷结合；示例2：白云石质制品，D40，天然烧结白云石原料，陶瓷结合；示例3：镁质制品，M95，烧结合成镁砂原料，有机化学结合，经过热处理和浸渍。
4
