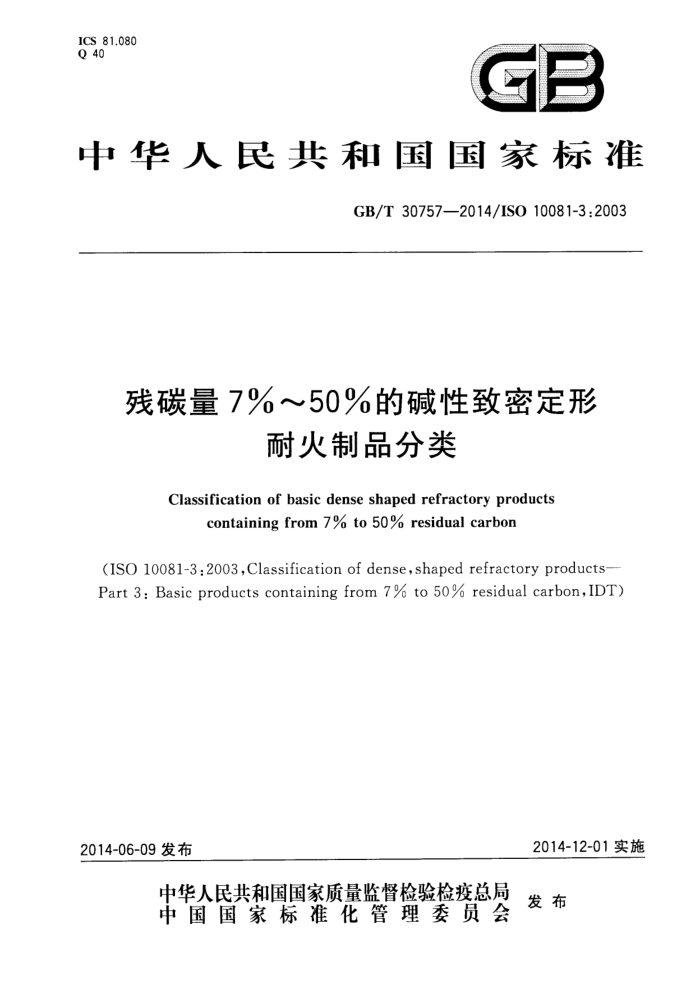

ICS 81.080 Q 40
GB
中华人民共和国国家标准
GB/T30757—2014/IS010081-3:2003
残碳量7%～50%的碱性致密定形
耐火制品分类
Classification of basicdense shapedrefractoryproducts
containingfrom7%to5o%residualcarbon
(ISO10o81-3:20o03,Classificationofdense,shapedrefractoryproducts- Part 3: Basic products containing from 7% to 5o% residual carbon,IDT)
2014-12-01实施
2014-06-09发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T30757-2014/ISO10081-3:2003
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用翻译法等同采用ISO10081-3：2003《致密定形耐火制品的分类 美第3部分：残碳量7%～
50%的碱性制品》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T 17732 致密定形含碳耐火制品试验方法（GB/T17732-2008，ISO10060：1993， MOD) GB/T 21114 耐火材料 X射线荧光光谱化学分析熔铸玻璃片法（GB/T21114-一2007， ISO12677:2003,MOD)
本标准由全国耐火材料标准化技术委员会（SAC/TC193)提出并归口。 本标准起草单位：中冶建筑研究总院有限公司、冶金工业信息标准研究院、中钢集团洛阳耐火材料
研究院有限公司、浙江自立股份有限公司。
本标准主要起草人：张秀华、梅鸣华、田志宏、仇金辉、彭西高、高建平、王姜维、王晓利、刘宗奎赵义。
- GB/T30757—2014/IS010081-3:2003
残碳量7%~50%的碱性致密定形
耐火制品分类
1范围
本标准规定了残碳量（碳化后)7%～50%的碱性致密定形耐火制品的分类和命名。 本标准适用于残碳量（碳化后）7%50%的碱性致密定形耐火制品。 注：所有制品可以外部包裹金属片、内加金属片或金属纤维增强。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO10058菱美矿和白云石化学分析（Magnesitesanddolomites-Chemicalanalysis） ISO10060致密定形耐火制品含碳制品试验方法（Denseshapedrefractoryproducts一Test
methodsforproductscontainingcarbon)
ISO12677耐火材料X射线荧光光谱化学分析熔铸玻璃片法（Chemicalanalysisof refractory products by XRFFused cast bead method)
3分类
3.1分类原则
残碳量（碳化后）7%～50%的碱性致密定形耐火制品按以下5项原则进行分类： a) 制品种类； b) 牌号，根据氧化镁含量、碳含量及抗氧化剂的有无确定； c）原料种类； d）结合形式； e）后期处理。
3.2 制品种类
制品分为以下4类： a） 镁碳质（MC）； b) 镁石灰碳质（MLC)（含石灰和/或合成的MgO-CaO烧结料）； c) 镁白云石碳质（MDC)（含天然白云石熳烧料）； d）白云石碳质（DC)（含天然复合烧结料）。 制品种类应符合表1的规定，化学分析用烧后的试样按ISO10058和ISO12677的规定进行，残
碳量按ISO10060的规定进行。 3.3牌号
制品应按照氧化镁含量、碳含量以及抗氧化剂的有无划分牌号，不含抗氧化剂的制品牌号应符合
1 GB/T30757—2014/IS010081-3:2003
表1的规定。按以下两个原则划分牌号：
a) 氧化镁含量； b) 碳化后的残碳量。 对于镁石灰碳质、镁白云石碳质和白云石碳质制品，各个牌号都对CaO含量进行了规定。含抗氧
化剂制品种类的牌号与上述原则相同，在名称中加"A”表示。
表 1 镁碳、镁石灰碳、镁白云石碳和白云石碳质制品分类
烧后样品化学成分（质量分数）/%
制品种类
牌号 MC98/7 MC98/10 MC98/15 MC98/20 MC98/25 MC98/30 MC95/7 MC95/10 MC95/15 MC95/20 MC95/25 MC95/30 MC90/7 MC90/10 MC90/15 MC90/20 MC90/25 MC90/30 MC85/7 MC85/10 MC85/15 MC85/20 MC85/25 MC85/30 MLC80/20 MLC80/25 MLC80/30 MLC70/7 MLC70/10
残碳量（质量分数）/%
MgO Mg0≥98 Mg0≥98 Mg0≥98 Mg0≥98 Mg0≥98 Mg0≥98 95≤Mg0<98 95≤Mg0<98 95≤Mg0<98 95≤Mg0<98 95≤Mg0<98 95≤Mg0<98 90≤Mg0<95 90≤Mg0<95 90≤Mg0<95 90≤Mg0<95 90≤MgO<95 90≤Mg0<95 85≤Mg0<90 85≤Mg0<90 85≤Mg0<90 85≤Mg0<90 85≤Mg0<90 85≤Mg0<90 80≤Mg0<90 80≤Mg0<90 80≤Mg0<90 70≤Mg0<80 70≤Mg0<80
CaO
7≤C<10 10≤C<15 15≤C<20 20≤C<25 25≤C<30 30≤C<50 7≤C<10 10≤C<15 15≤C<20 20≤C<25 25≤C<30 30≤C<50 7≤C<10 10≤C<15 15≤C<20 20≤C<25 25≤C<30 30≤C<50 7≤C<10 10≤C<15 15≤C<20 20≤C<25 25≤C<30 30≤C<50 20≤C<25 25≤C<30 30≤C<50 7≤C<10 10≤C<15
一一
镁碳质
- 一一
一
镁碳质
一 -
镁碳质
-
-
镁碳质
1
Ca0≥10 Ca0≥10 Ca0≥10 Ca0≥20 Ca0≥20
镁石灰碳质
镁石灰碳质
2 GB/T30757—2014/ISO10081-3:2003
表1(续) 烧后样品化学成分（质量分数）/%
牌号 MLC70/15 MLC70/20 MLC70/25 MLC70/30 ML60/7 MLC60/10 MLC60/15 MLC60/20 MLC60/25 MLC60/30 MLC50/7 MLC50/10 MLC50/15 MLC50/20 MLC50/25 MLC50/30 MLC40/7 MLC40/10 MLC40/15 MLC40/20 MLC40/25 MLC40/30 MLC7 MLC10 MLC15 MLC20 MLC25 MLC30 MDC80/7 MDC80/10 MDC80/15 MDC80/20 MDC80/25
制品种类
残碳量（质量分数）/%
Mgo 70≤Mg0<80 70Mg0<80 70≤Mg0<80 70≤Mg0<80 60≤Mg0<70 60≤Mg0<70 60≤Mg0<70 60≤Mg0<70 60≤Mg0<70 60≤Mg0<70 50≤Mg0<60 50≤Mg0<60 50≤Mg0<60 50≤Mg0<60 50≤Mg0<60 50≤Mg0<60 40≤MgO<50 40≤Mg0<50 40≤Mg0<50 40≤Mg0<50 40≤Mg0<50 40≤Mg0<50 Mg0<40 MgO<40 MgO<40 Mg0<40 MgO<40 Mg0<40 80≤Mg0<90 80Mg0<90 80≤Mg0<90 80≤Mg0<90 80≤Mg0<90
CaO Ca0≥20 Ca0≥20 Ca0≥20 Ca0≥20 Ca0≥30 Ca0≥30 Ca0≥30 Ca0≥30 Ca0≥30 Ca0≥30 Ca0≥40 Ca0≥40 Ca0≥40 Ca0≥40 Ca0≥40 Ca0≥40 Ca0≥50 Ca0≥50 Ca0≥50 Ca0≥50 Ca0≥50 Ca0≥50 Ca0≥50 Ca0≥50 Ca0≥50 Ca0≥50 Ca0≥50 Ca0≥50 Ca0≥10 Ca0≥10 Ca0≥10 Ca0≥10 Ca0≥10
15≤C<20 20≤C<25 25≤C<30 30≤C<50 7≤C<10 10≤C<15 15≤C<20 20≤C<25 25≤C<30 30≤C<50 7≤C<10 10≤C<15 15≤C<20 20≤C<25 25≤C<30 30≤C<50 7≤C<10 10≤C<15 15≤C<20 20≤C<25 25≤C<30 30≤C<50 7≤C<10 10≤C<15 15≤C<20 20≤C<25 25≤C<30 30≤C<50 7≤C<10 10≤C<15 15≤C<20 20≤C<25 25≤C<30
镁石灰碳质
镁石灰碳质
镁石灰碳质
镁石灰碳质
镁石灰碳质
镁白云石碳质
3 GB/T30757—2014/ISO10081-3:2003
表1(续) 嫂烧后样品化学成分（质量分数）/%
牌号 MDC70/7 MDC70/10 MDC70/15 MDC70/20 MDC70/25 MDC60/7 MDC60/10 MDC60/15 MDC60/20 MDC60/25 MDC50/7 MDC50/10 MDC50/15 MDC50/20 MDC50/25 MDC40/7 MDC40/10 MDC40/15 MDC40/20 MDC40/25 DC40/7 DC40/10 DC40/15 DC40/20 DC40/25
制品种类
残碳量（质量分数）/%
Mgo 70≤Mg0<80 70≤Mg0<80 70≤Mg0<80 70≤Mg0<80 70≤Mg0<80 60≤Mg0<70 60≤Mg0<70 60≤Mg0<70 60≤Mg0<70 60≤Mg0<70 50≤Mg0<60 50Mg0<60 50≤Mg0<60 50≤Mg0<60 50≤Mg0<60 40≤Mg0<50 40≤Mg0<50 40≤Mg0<50 40≤Mg0<50 40≤Mg0<50 Mg0<40 Mg0<40 Mg0<40 Mg0<40 Mg0<40
Cao Ca0≥20 Ca0≥20 Ca0≥20 Ca0≥20 Ca0≥20 Ca0≥30 Ca0≥30 Ca0≥30 Ca0≥30 Ca0≥30 Ca0≥40 Ca0≥40 Ca0≥40 Ca0≥40 Ca0≥40 Ca0≥50 Ca0≥50 Ca0≥50 Ca0≥50 Ca0≥50 Ca0≥50 Ca0≥50 Ca0≥50 Ca0≥50 Ca0≥50
7≤C<10 10≤C<15 15≤C<20 20≤C<25 25≤C<30 7≤C<10 10≤C<15 15≤C<20 20≤C<25 25≤C<30 7≤C<10 10≤C<15 15≤C<20 20≤C<25 25≤C<30 7≤C<10 10≤C<15 15≤C<20 20≤C<25 25≤C<30 7≤C<10 10≤C<15 15≤C<20 20≤C<25 25≤C<30
镁白云石碳质
镁白云石碳质
镁白云石碳质
镁白云石碳质
白云石碳质
3.4 原料种类
按不同的原料种类分类： a) 天然烧结料； b) 烧结合成料； c) 复合熟料（镁石灰质）； d) 熔融料。
4 GB/T30757—2014/IS010081-3:2003
3.5 结合形式
按不同的结合形式分类 a) 有机结合：在室温或高温（800℃及以下）下形成的结合；
碳结合：烧成（800℃以上）形成的结合； c) 无机结合：通过化学反应形成的结合。
b)
3.6 后期处理
若制品进行了后期处理，按以下后期处理方式中的一种或多种进行分类： a) 热处理（800℃及以下）； b) 烧成（800℃以上）； c) 浸渍。
4命名
制品名称由第3章给出的5个分类原则（制品种类、牌号、原料种类、结合形式、后期处理）顺序构成。
示例1：镁碳质MC95/10，天然烧结镁砂和熔融镁砂、有机结合、热处理。 示例2：含抗氧化剂的镁碳质MC85/10A，烧结合成镁砂、有机结合、热处理、浸渍。 CUUU
UI
L 山/UV
中华人民共和国
国家标准
残碳量7%~50%的碱性致密定形
耐火制品分类
GB/T 30757—2014/ISO10081-3:2003
+
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)64275323发行中心：（(010)51780235
读者服务部：（010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张0.75 字数10千字 2014年7月第一版 2014年7月第一次印剧
*
书号：155066·1-49618定价16.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107
GB/T 30757-2014
打印H期：2014年8月1HF0091
