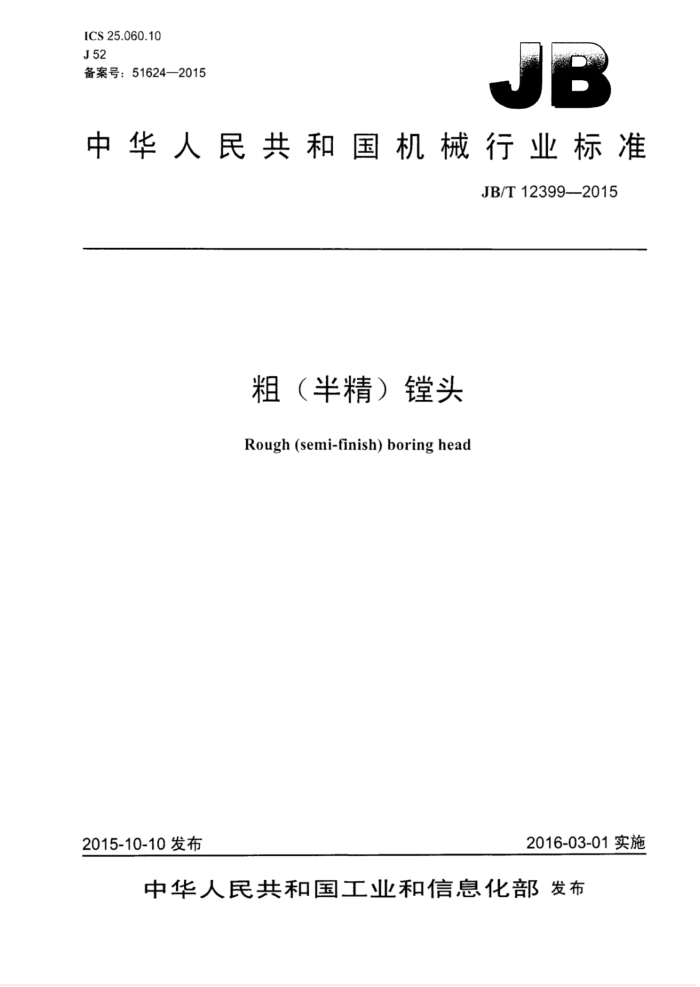

ICS25.060.10 J52 备案号：51624—2015
中华人民共和国机械行业标准
JB/T12399-2015
粗（半精）镗头
Rough (semi-finish)boring head
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T12399—2015
目 次
前音
.H
范围. 规范性川用文件结构型式
2
3
4 型号编制方法..
I
技术要求检验规则. 标志与包装.
5 6 JB/T123992015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：山东普利森集团有限公司、沈阳机床（集团）有限责任公司、国家机床质量监督
检验中心
本标准正要起草人：黄店河、周可、刘洁、赵力群、干兴海、李祥文。 本标准为首次发布。
II JB/T12399—2015
粗（半精）镗头
1范围
本标准规定了粗（半精）镜头的结构型式、型号编制方法、技术要求、检验规则、标志与包装。 本标准适用」加下直径范围40mm～500mm的深孔钻镗床用粗（半精）镜头（以下简称头）。
2规范性引用文件
下列文件对丁本文件的应用是必不可少的。凡是注日期的可用文件。仅注日期的版本适用汀本文件。 凡是不注日期的用文件，其最新版本（包括所有的修改单）适用」本文件。
GB/T13384--2008机电产品包装通用技术条件 GB/T25376-2010金属切削机床机械加下件通用技术条件
3结构型式
镜头的结构型式如图1所示。
镗头体
调节装置
模形块
导向键
涂层刀片 机夹刀座
图1
4型号编制方法
镗头的型号由汉语拼音字母及阿拉们数字组成，其表示方法如下： TOAO
重大改进顺序号主参数（头的直径）特性代号【例如：“T”为粗（半精）镗头］分类代号（镗头）
注1：“口符号为人写汉语拼音字母：无内容时不表示，有内容时不带框：可用多位字母表示。 注2：“△”符号为阿拉们数字。
1 JB/T12399—2015
5技术要求
5.1主要部件的材料及硬度要求见表1。
表1 料 45 QT500 45 YG6
部件名称直径小于或等于200mm 直径大于200mm 调节装置导向键樊形块
热处理方式调质235 时效处理调质235
硬度HBW 220~250 170~240 220~250
镗头体
夹布胶本或尼龙
5.2加工直径范围小或等」250mm的镜头与钻、镜杆的连接方式为矩形螺纹连接，镜头的尺及公差见图2及表2。
健头体
调节装置
模形块
导向健
0.02/1-B
1002
hr0.8
Tar1.6
LE -
LHC
Te
B
/0.024—B
涂层刀片 机夹刀座
图2
5.3加工直径范围大汀250mm的头与钻、镗杆的连接方式为法兰连接，镗头的尺寸及公差见图3 及表2。
模形块
镗头体
导向键 调节装置
0.024
ar0.8
Rar1.6
A
一
Ra1.6
40.024
涂层刀片 机夹刀座
图3
2 JB/T12399--2015
单位为寇米
表2
公 差测量范世
检验项日
≤50 >50~75 >75~90 >90~200 >200~320 >320~500
±0.01
± 0.02 Dh6
刀头所在圆周直径d 刀具导向键直径d2
±0.01
±0.01
±0.01
±0.02 D h6
-0.02 -0.02 -0.02 -0.02
5.4 镗头与钻、镜杆配用尺寸见表3。
表3 D 30 33 36 39 43 47 52 58 64 70 77 89 89 116 146 180 180280)
单位为选米 L 150 150 150 150 200 200 200 210 210 260 260 260 260 260 260 380 380
镗头直检d 40~43 43.01~47 47.01~51.7 51.71~56.2 56.21~64.99 65~69.99 70~74.99 75~79.99 80~89.99 90~99.99 100~109.99 110~119.99 120~139.99 140~179.99 180249.99 250~399.99 400~500
Di 27 30 33 36 39.5 43.5 48.5 53 59 64 71 83 83 109 139 法兰连接
配用钻、镗杆直
33 36 39 43 47 51 56 62 68 75 82 94 100 130 160 220
220(320)
5.5 应选用合格的涂层刀片，不应因其影响镗头的使用性能 5.6 镗头刀体应进行发蓝处理，外观表面不应有明显的划伤痕迹及锈蚀。 5.7 机械加工件应符合GB/T25376—2010的规定。
6 检验规则
6.1 镗头应按本标准的要求逐件进行检验。 6.2 镗头应经制造厂（商）检验部门检验合格，附有产品合格证明文件后方可出厂。
1
标志与包装
7.1 镗头的标志与包装应符合GB/T13384一2008的规定。
镗头应按技术文件的规定打印规格标志，字迹应端正、清晰、耐久。
7.2
3 JB/T12399—2015
7.3 镜头应在清洗干净折涂防锈剂后方可包装。 7.4包装箱（盒）表面标志：
a）产品名称： b）型式与规格： c）生产日期； d）制造厂（商）名称。
