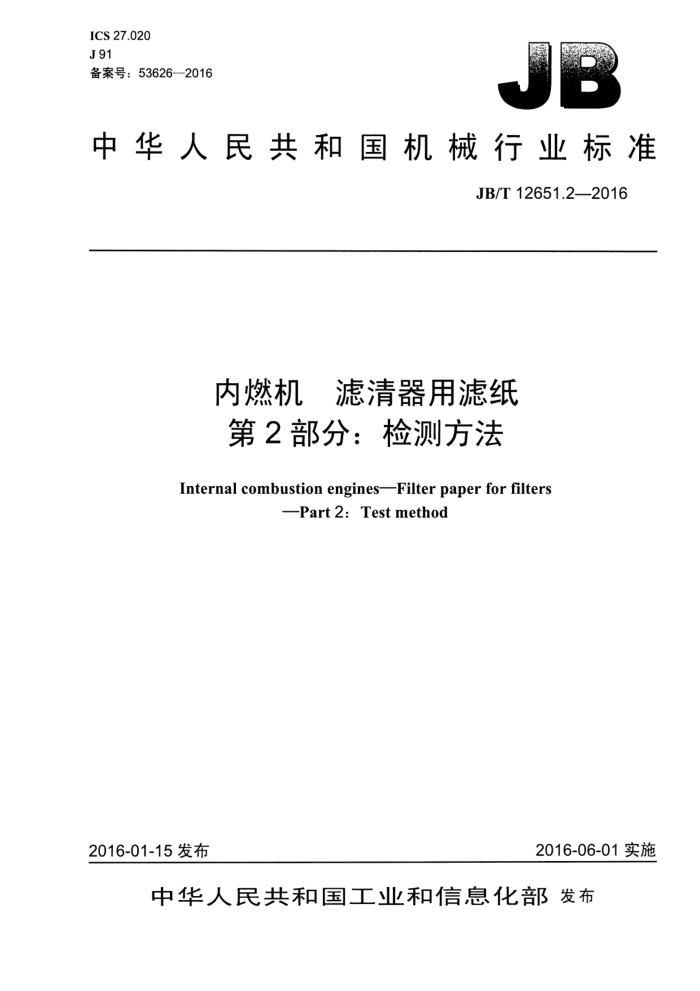

ICS 27.020 J 91 备案号：53626—2016
中华人民共和国机械行业标准
JB/T 12651.2—2016
内燃机滤清器用滤纸第2部分：检测方法
Internal combustion enginesFilter paper for filters
-Part 2: Test method
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T 12651.2-2016
目 次
前言
II1
范用规范性引用文件， 3 术语和定义 4 检测项目. 5 试样的采取、制备和处理
1
2
:3
检测方法. 6.1 水分 6.2 挥发分， 6.3 定量. 6.4 厚度 6.5 瓦楞深度 6.6 耐破度. 6.7 纵向挺度 6.8 透气度 6.9 孔径 6.10 耐湿性 6.11 阻燃性 6.12 耐机汕性 6.13 滤清效率和容尘量检测报告．附录A（规范性附录） 瓦楞纸厚度和瓦楞深度的测定方法 A..．测定用仪器.…
6
3
........... 3
4
6
6
测试步骤.
A.2 附录B（规范性附录） 最大孔径和平均孔的测定方法. B.1 原理. B.2 测定用仪器. B.3 测试条件 B.4 测试步骤. 附录C（规范性附录） 耐湿性的测定方法 C.1 原理， C.2 测定用仪器 C.3 测试步骤. 附录D（规范性附录） 阻燃性的测定方法， D.1 原理， D.2 测定用仪器
C
X
8 .. 8 .8
.......... ....
f
9 9
10 10 10
..............................................
D.3 测试样品 D.4 测试步骤
1 JB/T 12651.2—2016
D.5 样品阻燃等级评定 D.6 测试报告附录E（规范性附录） 耐机汕性的测定方法… E.1 原理.. E.2 测定用仪器 E.3 测试步骤.….
11 .12
..................................
3
3
13 13
图1 滤纸滤清效率和容尘量试验用壳体... 图A.1 瓦楞纸厚度测定仪检测头示意图 .. 图 A.2 瓦楞纸厚度测定示意图..…. 图 A.3 瓦楞全高测定示意图图 A.4 瓦楞纸厚度、瓦楞全高示意图，图 D.1 滤纸阻燃测试仪示意图图 D.2 滤纸与点火器接触位置示意图
....6 ... 6
6
........
..6 ..10
.10
表 D.1 阻燃等级，
1
II JB/T 12651.2--2016
前言
JB/T12651《内燃机滤清器用滤纸》分为两个部分：
-第1部分：技术条件；第2部分：检测方法。
本部分为JB/T12651的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：华南理工大学、杭州特种纸业有限公司、上海内燃机研究所、广州华创化工材料
科技开发有限公司、广西华原过滤系统股份有限公司、上海汽车集团股份有限公司商用车技术中心、杭州新兴纸业有限公司、上海敏波进出口有限公司、贺氏（苏州）特殊材料有限公司、奥斯龙复合纤维（滨州）有限公司、新乡天翼过滤技术检测有限公司、苏州市苏信净化设备厂、曼胡默尔滤清器（上海）有限公司、上海弗列加滤清器有限公司。
本部分主要起草人：梁云、吴安波、沈红节、胡健、姚运振、赵玉宝、乔亮亮、孟红霞、李建明、 洪冠军、顾志峰、孙展鹏、王海刚、惠慕贤、王恒、郁海刚。
本部分为首次发布。
III JB/T 12651.2--2016
内燃机滤清器用滤纸第2部分：检测方法
1范围
JB/T12651的本部分规定了内燃机滤清器用滤纸的术语和定义，检测项目，试样的采取、制备和处理、检测方法和检测报告。
本部分适用丁内燃机空气滤清器、机油滤清器、燃油滤清器用滤纸（以下分别简称空气滤纸、机油滤纸、燃汕滤纸，统称为滤纸；皱纹滤纸、纯玻纤滤纸、纯无纺布除外），其他滤清器用滤纸亦可参照采用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T450-2008纸和纸板试样的采取及试样纵横向、正反面的测定 GB/T 451.2—2002纸和纸板定量的测定 GB/T 454一2002纸耐破度的测定 GB/T 462-2008纸、纸板和纸浆　分析试样水分的测定 GB/T2423.3电.T电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T 4687-2007 纸、纸板、纸浆及相关术语 GB/T5453一1997纺织品织物透气性的测定 GB/T8243.12　内燃机全流式机油滤清器试验方法　第12部分：采用颗粒计数法测定滤清效率和
容灰量
GB/T10739-2002纸、纸板和纸浆试样处理和试验的标准大气条件 GB11121汽油机油 GB11122柴汕机汕 GB/T22364一2008纸和纸板　弯曲挺度的测定 GB/T24218.2一2009　纺织品　非织布造试验方法　第2部分：厚度的测定 JB/T12210内燃机空气滤清器（粒子·数法）分级滤清效率试验方法 ISO12103-1道路车辆滤清器评价用的试验用灰第1部分：亚利桑那试验用灰（Road vehicles—
Test contaminants for filter evaluation-Part l: Arizona test dust )
3术语和定义
GB/T4687—2007、GB/T8243.12和JB/T12210界定的以及下列术语和定义适用于本文件。
3.1
固化型滤纸 cured filter paper 采用热固型树脂进行增强处理的滤纸。 JB/T 12651.2—2016
3.2
非固化型滤纸non-cured filter paper 采用热塑型树脂进行增强处理的滤纸。
3.3
耐湿性 Eresistance to humidity 空气滤纸在高湿度环境下处理规定时间后保留原性能的能力，用处理后样品的挺度保留率表示。
3.4
耐机油性 resistance to oil 机汕滤纸在高温机汕中浸泡规定时间后保留原性能的能力，用样品处理后的残余耐破度值表示，单
位为千帕（kPa）。 3.5
空气滤清器用滤纸的原始分级效率fractional efficiency before dust loading of air filterpaper 空气滤清器用滤纸在收集到的粒子对被试空气滤纸效率产生测量影响之前的效率。
3.6
机油滤清器用滤纸的总效率 overall efficiency of lubricating oil filter paper 根据机油滤纸试验时上、下游平均颗粒计数计算所得的滤清效率。
3.7
机油滤清器用滤纸总效率为 X%时的额定粒径［μm(c)］X% micrometer［μm(c)］rating of lubricating oil filter paper
给定机汕滤纸总效率为X%时的对应粒径，单位为微米［μm(c)]。
3.8
燃油滤清器用滤纸原始滤清效率initial filtration efficiency of fuel filterpaper 根据燃汕滤纸试验时前6min中的后3min上、下游平均颗粒计数计算所得的滤清效率。
4检测项目
本部分规定的滤纸检测项目包括： a）水分; b）挥发分; c）定量; d）厚度; e）瓦楞深度; f）耐破度; g）纵向挺度; h）透气度； i）孔径; j）耐湿性; k）阻燃性; 1）耐机油性； m）滤清效率和容尘量。
2 JB/T 12651.22016
5试样的采取、制备和处理
5.1试样按GB/T450—2008的规定进行采取。 5.2试样按GB/T10739一2002的规定进行处理，并在规定条件下进行试验。 5.3固化型滤纸在试样采取前应进行固化处理，固化温度和时间采用滤纸制造商的推荐条件，固化后滤纸按GB/T10739-2002的规定进行处理，并在规定条件下进行试验。
6检测方法
6.1　水分
按GB/T462—2008的规定。 6.2挥发分
固化型滤纸的挥发分在干燥温度设定为滤纸生产商规定的固化温度土2℃的条件下，参照GB/T462- 2008的规定进行检测，其中检测用烘箱应能使温度保持在滤纸生产商规定的固化温度土2℃范围内。 6.3 3定量
按GB/T451.2—2002 的规定。 6.4　厚度 6.4.1平板滤纸厚度的测定方法按GB/T24218.2—2009中方法A的规定 6.4.2瓦楞滤纸厚度的测定方法按附录A的规定。 6.5瓦楞深度
按附录 A 的规定。 6.6 5耐破度
按GB/T454一2002的规定，测试方向为从滤纸使用时流体的入流面向出流面来顶破。 6.7纵向挺度
按GB/T22364—2008中方法A的规定。 6.8 3透气度
按 GB/T 5453—1997 的规定。 6.9孔径
按附录 B 的规定。 6.10耐湿性
按附录 C 的规定。 6.11阻燃性
按附录D 的规定。 JB/T 12651.2—2016
6.12耐机油性
按附录E的规定。 6.13滤清效率和容尘量 6.13.1试验壳体
用于检测滤纸滤清效率和容尘量的试验壳体如图1所示。
ΦDi
@ Dd
L
eS
ΦD2
*
D1、D2——进、山流体管直径；D——试验滤纸的有效直径；Li、L2— 一试验壳体的高度：
一绕扩散锥体周面的角度应不人于30°
α
aDi=D2，同时根据试验流量确定。 b需光滑过渡。 。滤纸应密封安装。 dD的儿寸人小应保证壳体在试验过程中不发生失效。 L 和 Lz根据面积H 和角度α计算确定。
图1滤纸滤清效率和容尘量试验用壳体
6.13.2空气滤纸检测
除以下限定条件外，试验方法参照JB/T12210的规定： a）试验时试样的面流速应控制在（10士0.1）cm/s范围内； b）粒子计数器应能对>1 μum～3 μm 粒径档粒子进行计数，推荐对>0.3 μm～0.5 μm、>0.5 μum～
1 μm、>1 μm～3 μm、>3 μm～5 μm、>5 μm～10 μm 以及>10 μm 六个粒径档粒子进行计数; c）容尘量试验杂质采用ISO12103-1中规定的A2试验用灰； d）容尘量试验的终山条件为压差在初始压差的基础上增加2.5kPa; e）按一张空气滤纸上不向位置截取5个试样进行试验，取平均值作为试样结果报出。
6.13.3机油滤纸检测
除以下限定条件外，试验方法参照GB/T8243.12的规定：
4
