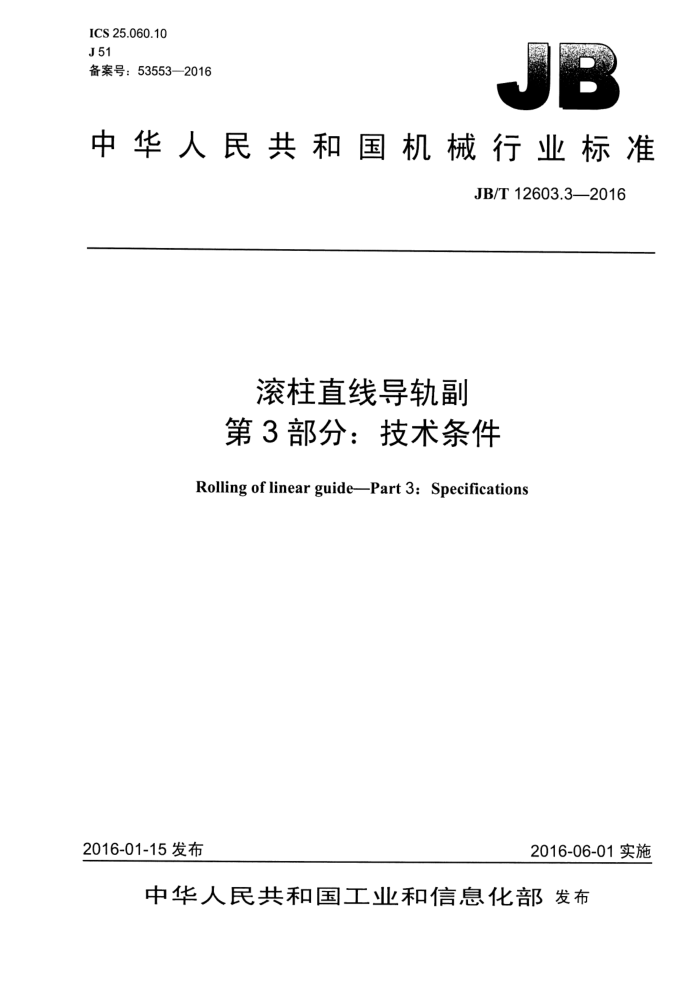

ICS 25.060.10 J51 备案号：53553—2016
中华人民共和国机械行业标准
JB/T 12603.32016
滚柱直线导轨副第3部分：技术条件
Rolling of linear guidePart 3: Specifications
2016-01-15发布
2016-06-01实施
中华人民共和国工业和信息化部发布 JB/T 12603.3—2016
目 次
前言 1 范用.. 2 规范性引用文件，
.I1
...................................
加工和装配质量 3.1 加工质量... 3.2 装配质量.. 4 材料与热处理..
2
.............
...............
................
检验规则. 安全卫生..
5 6
2
7 外观质量 8 标识.
2
......................
.............
防锈、包装和运输 9.1 防锈. 9.2 包装和运输
9
.............................
........2
2 JB/T 12603.3—2016
前言
JB/T12603《滚柱直线导轨副》分为四个部分：
-第1部分：参数及安装连接尺小； ——第2部分：精度检验; ——第3部分：技术条件;
-第4部分：静刚度。 本部分为JB/T12603的第3部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分负责起草单位：陕西汉江机床有限公司。 本部分参加起草单位：国家机床质量监督检验中心、山东博特精工股份有限公司、南京工艺装备制
造有限公司、广东高新凯特精密机械有限公司。
本部分主要起草人：王爱荣、闫笃政、李定武、张维、杜伟、王守珏、张艳红、冯建文、陈妍言、 王继坤。
本部分为首次发布。
II JB/T 12603.3—2016
滚柱直线导轨副第3部分：技术条件
1范围
JB/T12603的本部分规定了滚柱直线导轨副的精度检验、安全卫生等要求。 本部分适用于以滚柱为滚动体，规格为25～125的滚柱直线导轨副。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191-2008　包装储运图示标志 GB/T16769-2008金属切削机床噪声声压级测量方法 JB/T3207—2005机床附件产品包装通用技术条件 JB/T12603.2一2016滚柱直线导轨副第2部分：精度检验
3 加工和装配质量
3.1加工质量 3.1.1直线导轨应按图样和加.T.T艺规程加T，各加.T件均应符合设计及.T艺要求。 3.1.2滑块应按图样和加T.T艺规程加T，各加T件均应符合设计及.T艺要求。 3.1.3其他相关零件应符合设计要求。 3.2装配质量 3.2.1滚柱直线导轨副应按图样和装配T艺规程装配。装配的零件均应符合质量要求，零件应清洗干净，加丁面不许有磕碰、划伤和锈蚀等缺陷。 3.2.2导轨装配后，滚动体应运动灵活、轻便，且运行平稳，无阻滞现象。 3.2.3滚柱直线导轨副的滚动体数量应符合设计计算要求。 3.2.4测量预紧拖动力前，滚柱直线导轨副应进行跑合，最低跑合100次。 3.2.5成品入库前应进行清洗。 3.2.6导轨和滑块在进行冷、热加工后应进行退磁处理，其残磁量应不影响工作性能和稳定性。
4材料与热处理
4.1滚柱直线导轨副各零、部件的材料应满足精度、性能、寿命、强度和承载能力以及其他特定的技术要求。 4.2导轨和滑块的材料应符合图样的规定。 4.3原材料进厂后应进行下列各项检验：化学成分、显微组织、外观、弯曲度、低倍组织、非金属夹
1 JB/T 12603.3—2016
杂物、硬度等。 4.4直线导轨和滑块的配料应进行预备热处理，可根据不同材质和要求进行球化退火、调质、正火。 4.5导轨和滑块淬火后，滚道表面硬度不低于58HRC。
5检验规则
5.1按JB/T12603.2—2016的规定进行精度检验。 5.2精度检验在专用平台或专用检测装置上进行。 5.3滚柱直线导轨副产品检验合格后，应出具合格证方可出厂，不合格产品严禁出厂。 5.4　成品检验应在装配→清洗→跑合→装调→清洗后进行。 5.5所有检验项目要做详细记录，并存档备查。
6安全卫生
6.1滚柱直线导轨副外表应平整、光滑，不应有可能导致伤害的锐边、尖角。 6.2滚柱直线导轨副速度小于或等于60m/min时，噪声声压级应不大于75dB(A)。噪声的测量方法应按GB/T16769—2008的规定。
7外观质量
7.1滚柱直线导轨副应在保证强度、刚度的条件下结构紧凑、造型美观，各表面无锈蚀、磕碰、划伤等缺陷，所有安装孔不应有锈蚀和堵塞物。 7.2返向器、密封件不应错位。 7.3滚柱直线导轨副导轨安装孔闷盖安装完成后，应不高于导轨表面。
8标识
在滚柱直线导轨副的非工作表面上，应打印有永久性的清晰标志。标志内容包括厂标、产品型号、 出厂序号和基准导轨的符号“J”。
9防锈、包装和运输
9.1防锈 9.1.1滚柱直线导轨副应在清洁、无腐蚀的环境中进行防锈处理。 9.1.2滚柱直线导轨副应清洗干净，经检查无可见锈蚀、脏物、油污、汗渍等后，应立即进行防锈处理。 9.1.3滚柱直线导轨副经防锈处理后，防锈期不少」2年。 9.2包装和运输 9.2.1滚柱直线导轨副的包装要求防潮、防振、安全牢固、方便运输，并应符合JB/T3207—2005的规定。 9.2.2 包装箱的外部标志应符合GB/T191一2008的规定。包装箱的尺寸和质量应符合运输部门的有关规定。 2 JB/T 12603.32016
9.2.3经过防锈处理的产品，应经过内包装，内包装须能防止:腐蚀性气体及腐蚀性物质的进入。内包装后的产品应用支承块固定在包装箱内，每套滚柱直线导轨副定位用的支承块数量每米不少于两个。在运输中不允许滚柱直线导轨副有窜动、移动或弯曲变形。 9.2.4包装箱内用塑料袋封装的随机文件包括合格证明书、使用说明书、装箱单各一份。
