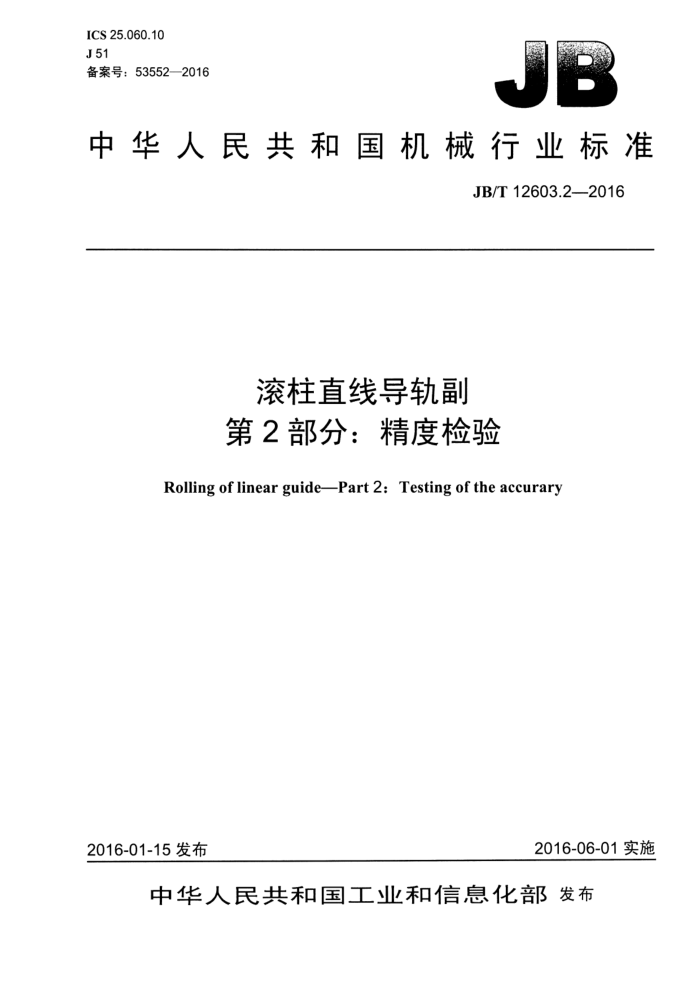

ICS 25.060.10 J 51 备案号：53552—2016
中华人民共和国机械行业标准
JB/T 12603.2—2016
滚柱直线导轨副第2部分：精度检验
Rolling of linear guide-Part 2: Testing of the accurary
2016-01-15 发布
2016-06-01实施
中华人民共和国工业和信息化部发布 JB/T 12603.2—2016
目 次
前言 1 范围 2 规范性引用文件 3 精度等级 4简要说明 4.1执行 GB/T 17421.11998.... 4.2检验工具. 4.3检验顺序. 4.4简图. 5精度检验..
I1
................................................................................
······.·················.
其他检验，
6 JB/T 12603.2--2016
前創言
JB/T12603《滚柱直线导轨副》分为四个部分：
-第1部分：参数与安装连接尺小； -第2部分：精度检验； -第3部分：技术条件；第4部分：静刚度。
-
一
本部分为JB/T12603的第2部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分由中国机械工业联合会提出，本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分负责起草单位：陕西汉江机床有限公司。 本部分参加起草单位：国家机床质量监督检验中心、山东博特精工股份有限公司、广东高新凯特精
密机械有限公司、南京工艺装备制造有限公司。
本部分主要起草人：王爱荣、李定武、闫笃政、张立民、张维、杜伟、冯建文、张艳红、殷玲香、 陈妍言、王继坤。
本部分为首次发布。
1I JB/T 12603.2—2016
滚柱直线导轨副第2部分：精度检验
1范围
JB/T12603的本部分规定了滚柱直线导轨副的精度等要求及检验方法。 本部分适用于以滚柱为滚动体，规格为25～125的滚动直线导轨副。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度
3精度等级
滚柱直线导轨副根据使用范围分为五个精度等级：1级、2级、3级、4级、5级。1级为最高，依次逐级降低。
4简要说明
4.1执行 GB/T 17421.1-1998
使用本部分时应按GB/T17421.1一1998的规定。有关的检验应与GB/T17421.1—1998的规定一
致。 4.2检验工具
在精度检验项目中所列出的检验工具仅为示例，可以使用相同指示量或具有至少相问精度的其他检验T.具。 4.3检验顺序
本部分所列出的检验项目顺序并不表示实际检验顺序。为了检验方便，可按任意次序进行检验。 4.4简图
本部分的简图仅为示例。 JB/T 12603.2—2016
5 精度检验
G1
检验项目
滑块移动对导轨基准面的平行度： a）对导轨底面基准A的平行度； b）对导轨侧面基准B的平行度。
简图
4
精度等级 3 允差 μm a）及b)
2
导轨长度 mm
4
5
1
14 17 20 22 24 26 28 30 32 33 34 35
2 3 4 ５ 6 7 8 9 10 11 12 13
8 10 13 15 17 18 20 22 23 24 25 26
20 25 30 32 34 36 38 40 42 43 44 45
4 6 8 9 11 12 13 15 16 17 18 19
≤500 >500～1 000 >1 000～1 500 >1 500～2 000 >2 000 ～2 500 >2 500～3 000 >3 000 ~3 500 >3 500～4 000 >4 000 ~4 500 >4 500～5 000 >5 000～5 500 >5 500~6 000 检验工具
指示器、专用平台或专用检测装置、专用表架。 检验方法（按GB/T17421.1一1998中5.4.1.2.2.1的规定）
将滚柱直线导轨副紧固在专用平台上。专用表架的一侧平面紧靠在直线导轨的侧面基准上，在专用表架上固定指示器，使其测头触及：
a）滑块顶面中心处； b）与导轨侧面基准B同侧的滑块侧面中心处。 移动滑块与专用表架，在导轨全长上检测。a）、b）误差分别计算，以指示器读数的最大差值计
2 JB/T 12603.2-2016
检验项目
G2
滑块顶面与导轨基准面高度H的尺寸偏差。
简图
Q
专用量块
H
17771711701177111711177177
精度等级
规格
3 允差 μm ± 20 ±25 ± 30 ±35
4
1
2
5
±40 ±50 ± 60 ±70
± 80 ± 100 ± 120 ±130
±5 ±8 ± 15 ±20
± 12 ± 15 ± 20 ±25
25、30、35 45、55 65、85、100
125 检验工具
指示器、专用表架、专用平台或专用检测装置、专用量块。
检验方法（按GB/T17421.1—1998中5.4.3的规定）
将滚柱直线导轨副固定在专用平台或专用检测装置.上，将指示器测头触及滑块顶面中心处，滑块在导轨任意位置上进行测量，与公称值为H的专用量块比较。
3 JB/T 12603.2--2016
G3
检验项目
同一面上配对导轨的多个滑块顶面高度H的变动量
简图
I
Q
H
精度等级
规格
2
3 允差 μm
4
I
5
25、30、35 45、55 65、85、100、125 检验工具
15 15 20
3 3 5
5 5 7
7 7 10
30 30 40
指示器、专用平台或专用检测装置、专用表架。
检验方法（按GB/T17421.11998中5.4.3的规定）
将滚柱直线导轨副固定在专用平台或专用检测装置上，在导轨中间位置处测量各个滑块顶面中心高度H，同样方法测量配对的具他导轨各个滑块顶面中心高度。
误差以所有滑块H值的最人差值计。
4 JB/T 12603.2—2016
G4
检验项目
与导轨侧面基准同侧的滑块侧面与导轨侧面基准间距离W,的尺寸偏差（仅适用于基准导轨）。
简图
专用量块
Wi
精度等级
3 允差 μm
4
5
规格
2
1
± 150 ± 160 ±170 ±180
± 20 ± 25 ±30 ±35
±40 ±50 ±60 ±60
±5 ±10 ± 15 ±20
±10 ±15 ± 20 ±25
25、30、35 45、55 65、85、100
125
检验工具
指示器、专用平台或专用检测装置、专用表架、专用量块。
检验方法（按GB/T17421.1—1998中5.4.3的规定）
将滚柱直线导轨副固定在专用平台或专用检测装置上，将公称值为W，的专用量块紧靠在导轨侧面基准，用指示器在滑块侧面基准中心处进行测量，与专用量块比较。
