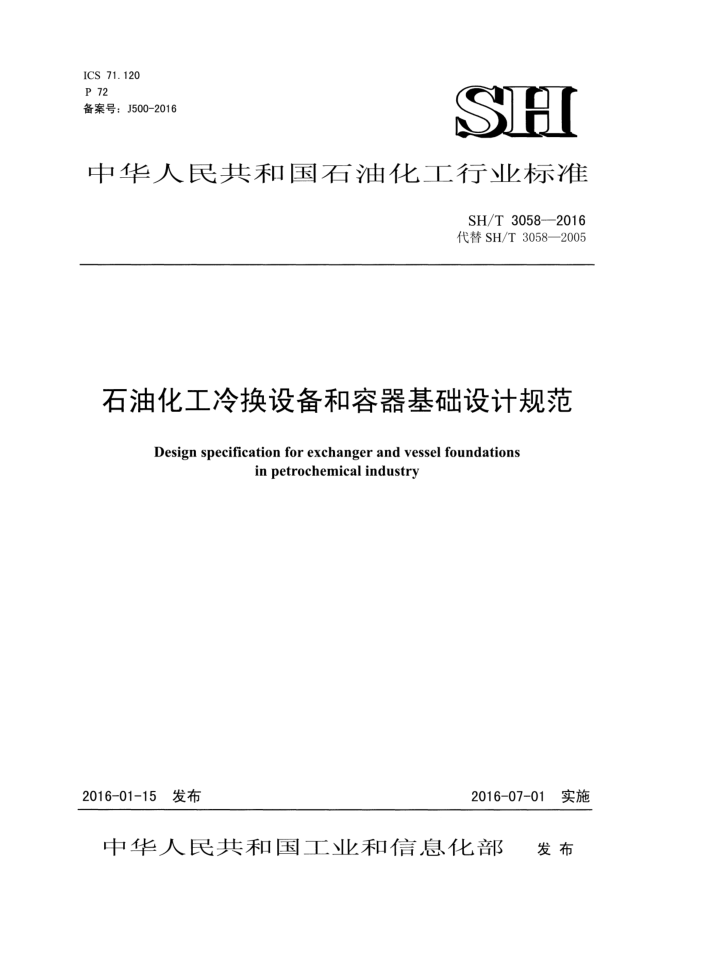

ICS 71.120 P 72 备案号：J500-2016
SH
中华人民共和国石油化工行业标准
SH/T3058-—2016 代替SH/T3058—2005
石油化工冷换设备和容器基础设计规范
Design specificationforexchangerandvesselfoundations
in petrochemicalindustry
2016-01-15 发布
2016-07-01 实施
中华人民共和国工业和信息化部 发布 SH/T3058—2016
Contents
IT
Foreword-
Scope 2 Normative references 3 Symbols
1
Basic requirements 4.1 Foundation type 4. 2 Foundation design... 4.3Anchor bolt. 4.4 Corrosion prevention requirements 4. 5 Materials* 5Exchanger foundation* 5.1 Load、Earthquake action and load combination. 5. 2 Structural calculation- 5.3 Foundation details. 6Horizontal vessel foundation 6.1 Load、Earthquakeactionandload combination 6.2 Structural calculation... 6.3 Foundation details 7Vertical vessel foundation 7.1 Load、Earthquake action and load combination* 7.2Structural calculation*: 7.3Foundation details* Explanation of wording in this specificatior Add: Explanation of articles
4
1
**12
12
19
II SH/T3058—2016
前言
根据中华人民共和国工业和信息化部《2012年第四批行业标准制修订计划》（工信厅科[2012]252 号)的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本规范。
本规范的主要技术内容是：范围、规范性引用文件、符号、一般规定、冷换设备基础、卧式容器基础、立式容器基础。
本规范是在SH/T3058一2005《石油化工企业冷换设备和容器基础设计规范》的基础上修订而成，修订的主要技术内容是：
根据近两年颁布实施的国家结构专业设计规范，对原规范进行了全面修订； -对原规范在执行过程中各有关单位反馈来的问题进行修订和补充：原规范中的小型立式容器基础修订为立式容器基础；一设备与管道内介质的自重由永久荷载修订为可变荷载：冷换设备基础增加了风载、水平地震作用及地震作用状态下，基础荷载基本组合的效应设计值计算等部分内容；取消了地面对支墩嵌固的构造。
本规范由中国石油化工集团公司负责管理，由中国石油化工集团公司建筑设计技术中心站负责日常管理，由中石化洛阳工程有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送日常管理单位和主编单位。
本规范日常管理单位：中国石油化工集团公司建筑设计技术中心站
通讯地址： 河南省洛阳市中州西路27号邮政编码： 471003 电 话： 0379-64887187 传 真： 0379-64887187
本规范主编单位：中石化洛阳工程有限公司
通讯地址：河南省洛阳市中州西路27号邮政编码：471003
本规范参编单位：中国石油工程建设公司大连设计分公司本规范主要起草人员：郑洪忠 嵇转平 王松生王 超本规范主要审查人员：何国富 邱正华 应付钊 杨晓红 张亚新 许兰生 崔忠涛黄月年
马振明 任意 刘德文 唐 香健 姚练 周兴辉 苏军张旭卉
本规范1994年首次发布，2005年第1次修订，本次为第2次修订。
III SH/T3058—2016
石油化工冷换设备和容器基础设计规范
1范围
本规范规定了石油化工冷换设备（包括冷凝冷却器、冷却器和换热器）、卧式容器及总高度不大于 10m的立式容器基础的荷载及荷载效应、结构计算及构造。
本规范适用于石油化工冷换设备（包括冷凝冷却器、冷却器和换热器）、卧式容器及立式容器的基础的设计。 2规范性引用文件
下列文件对于本规范的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适应于本规范。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
GB 50009 建筑结构荷载规范 GB50010 混凝土结构设计规范 GB50011 建筑抗震设计规范 GB 50046 工业建筑防腐蚀设计规范 SH/T3030 石油化工塔型设备基础设计规范
3符号 3.1 几何参数
设备在风荷载作用方向的挡风面积：
A Bs 支墩和支架的短期刚度；
- -
D - 容器外径：
基础底板顶面至支墩或支架顶面的高度：正常操作状态下，卧式容器的热膨胀量。
H 1
- -
3. 2 2作用及作用效应
Eek 水平地震作用标准值； Fbk
抽芯力标准值；
Fak 弹性力标准值； Fik 摩擦力标准值； F.
风荷载标准值：正常操作状态永久荷载的标准值；
Ggk Gbk 冷换设备管束自重的标准值； Gjk 基础自重标准值； Gik 地面以上基础自重标准值； Gk 正常操作状态介质荷载的标准值；
平台活荷载标准值：垂直于容器表面上的风荷载标准值；基础构件抗力设计值：
Qk qk R (t max 多遇水平地震影响系数最大值；
1 SH/T3058—2016
w. 基本风压； s 基础荷载效应组合的设计值； Stk 抽芯力标准值计算的荷载效应值； Sak 弹性力标准值计算的荷载效应值； Sek 地震作用标准值计算的作用效应值： SGk 正常操作状态下，永久荷载标准值计算的荷载效应值； Sik 基础自重标准值计算的荷载效应值； Sk 正常操作状态下，介质荷载标准值计算的荷载效应值； Sak 停产检修时，冷换设备永久荷载标准值计算的荷载效应值： Sok 平台活荷载标准值计算的荷载效应值： SRk 充水试压状态下，容器永久荷载标准值计算的荷载效应值； St 停产检修时，容器及管道内充水荷载标准值计算的荷载效应值； Sik 摩擦力标准值计算的荷载效应值： S. 风荷载标准值计算的荷载效应值； S" 充水试压状态下，风荷载标准值计算的荷载效应值。
3. 3 计算系数
Yb 抽芯力的分项系数： YEr 水平地震作用分项系数； YG 正常操作状态下，永久荷载分项系数： YG 停产检修状态下，永久荷载分项系数； Yi 正常操作状态下，介质荷载分项系数： Y 平台活荷载分项系数： YRE 承载力抗震调整系数： Ys 充水荷载分项系数； Yo 结构重要性系数： Xt 温度作用分项系数； Y. 风荷载分项系数： μ 摩擦系数； μs 风荷载体型系数： Az 风压高度变化系数： V 可变荷载组合系数。 基本规定 4. 1 基础型式 4. 1. 1 冷换设备和容器的基础型式（见图4.1.1）可分为支墩式、支架式、支柱式、圆柱式和圆筒式。 4. 1.2 冷换设备的基础宜采用支墩式， 4.1.3 卧式容器的基础型式宜按表4.1.3选用。
4
表4.1.3 卧式容器的基础型式
设计地面至基础项面的高度H。
容器内径D。
基础型式支墩式 T形支架式 Ⅱ形支架式
m Ho≤1. 5 Ho>1. 5
m 不限 Do≤2 Do>2
2 SH/T3058—2016
4
0
0
图
0
E
0 SH/T3058—2016
4.1.4立式容器的基础型式应根据容器的支座类型按下列规定确定：
a）支腿式支座的基础型式宜采用支柱式，当H。≤1.5m时，也可采用圆柱式； b）支耳式支座的基础型式宜采用环形支架式：
裙座式支座的基础型式可按表4.1.4选用。
c)
表4.1.4裙座式支座的基础型式
容器内径D。
设计地面至基础项面的高度H。
基础型式圆柱式圆柱式圆简式圆柱式圆筒式环形支架式
m 不限 ≤1.8 >1. 8 ≤1.8
m
<1. 0 1.0≤H。<3.0
1.8 ≥3. 0
>3. 0
4.2基础设计 4.2.1基础的安全等级为二级。 4.2.2基础的支墩及底板在正常操作、停产检修和充水试压状态时，荷载效应基本组合的设计值，应符合下式要求：
.(4.2.2)
YoS≤R
式中： Yo 一结构重要性系数，取1.0：
一基础荷载效应基本组合的设计值；基础构件抗力的设计值。
S- R-
4.2.3基础在地震作用下，荷载效应基本组合的设计值，应符合下式要求
S≤R/RE
(4.2.3)
式中： YRE 承载力抗震调整系数，按GB50011的规定采用。
4.2.4 基础埋置深度不应小于0.6m。 4.2.5 地基承载力计算应符合下列规定：
a）按地基承载力确定基础底面积或按单桩承载力确定桩数时，传至基础或承台底面上的作用效
应应按正常使用极限状态下作用的标准组合：相应的抗力应采用地基承载力特征值或单桩承载力特征值；抗震验算时，传至基础或承台底面上的作用效应按地震作用效应标准组合；相应的地基承载
b）
力特征值或单桩承载力特征值应按GB50011有关规定进行调整；正常操作及充水试压状态下，基础底面不宜出现零应力区；
c)
d) 停产检修状态下，基础底面出现零应力区的面积不宜大于基础底面积的25%； e) 地震作用下，基础底面出现零应力区的面积不宜大于基础底面积的15%。
4.2.6 地基变形验算应符合下列规定：
a) 除工艺有特殊要求外，可不进行地基变形计算； b） 计算地基变形时，传至基础底面上的作用效应应按正常使用极限状态下作用的准永久组合：
不应计入风荷载和地震作用。
4.3地脚螺栓
