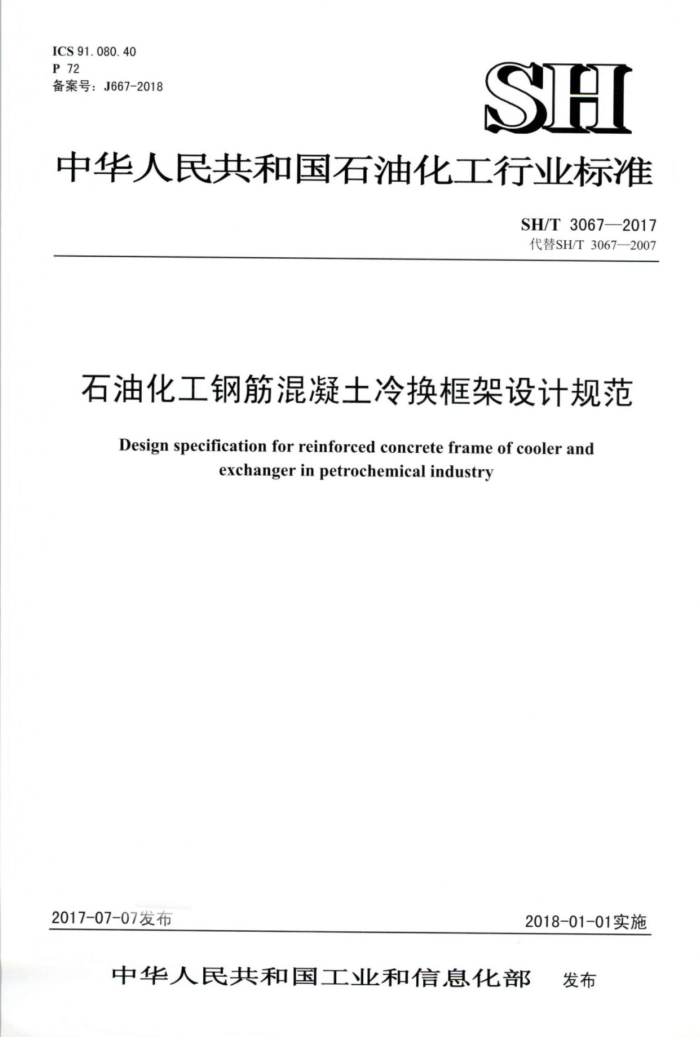

ICS91.080.40 P 72 备案号：J667-2018
SH
中华人民共和国石油化工行业标准
SH/T30672017 代替SH/T3067—2007
石油化工钢筋混凝土冷换框架设计规范
Design specification for reinforced concrete frame of cooler and
exchangerinpetrochemicalindustry
2017-07-07发布
2018-01-01实施
中华人民共和国工业和信息化部 发布 SH/T3067—2017
目 次
前言
m
范围· 规范性引用文件
2
3 术语 4符号： 5基本规定 5.1结构布置 5.2材料 5.3抗震设计基本要求 6荷载· 6.1荷载分类· 6.2平台活荷载 6.3空冷器风机和电机的当量荷载 6.4 风荷载 7结构设计 7.1一般规定 7.2荷载组合 7.3抗震验算 8构造要求本规范用词说明附：条文说明
10 SH/T3067—2017
Contents
I
Foreword 1 Scop 2Normativereference 3 Terms 4 Symbols 5Basicrequirements
5.1 Structuralarrangement 5.2Materials 5.3 Basicrequirements forseismic design 6Loads. 6.1 Classification of loads. 6.2Liveloadsonplantform 6.3Equivalent loads of aircoolerfanand electricmachinery 6.4WindLoads 7Structural design 7.1Generalrequirements 7.2 Combinationof loads 7.3 Seismicchecking 8Detailingrequirements Explanationofwordinginthis specification Add:Explanationofarticles
II SH/T3067—2017
前言
根据中华人民共和国工业和信息化部《2014年第四批行业标准制修订计划》（工信厅科（2014）236 号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本标准。
本规范共分八章。 本规范修订的主要技术内容是：
根据国家标准及行业标准的变动而进行相应的修订；调整了风荷载的计算方法；完善了设计原则、计算方法、结构构造等内容。
本规范由中国石油化工集团公司负责管理，由中国石油化工集团公司建筑中心站负责日常管理，由中石化广州工程有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送日常管理单位和主编单位。
本规范日常管理单位：中国石油化工集团公司建筑设计技术中心站
通讯地址：河南省洛阳市中州西路27号邮政编码：471003 电话：0379-64887187 传真：0379-64887187
本规范主编单位：中石化广州工程有限公司
通讯地址：广东省广州市天河区体育西路191号中石化大厦，邮政编码：510620
本规范参编单位：中石化宁波工程有限公司
中石化上海工程有限公司长岭炼化岳阳工程设计有限公司
本规范主要起草人员：崔秋君嵇转平王松生万朝梅 杨晓红 何国富 刘德文本规范主要审查人员：王耀东邱正华应付钊杨晓红 张亚新 许兰生 崔忠涛
黄月年马振明郑强汪宁扬唐健 王超
本规范1996年首次发布，2007年第1次修订，本次为第2次修订。
III SH/T3067—2017
石油化工钢筋混凝土冷换框架设计规范
1范围
本规范规定了石油化工钢筋混凝土冷换框架结构设计的基本规定、荷载及荷载组合、抗震验算及构造要求等内容。
本规范适用于支承冷却器和换热器（简称冷换设备）、卧式容器、空气冷却器（简称空冷器）的现浇钢筋混凝土框架设计。 2规范性引用文件
下列文件对于本规范的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本规范。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范，
GB50009 建筑结构荷载规范 GB50010 混凝土结构设计规范 GB 50011 建筑抗震设计规范 GB51006 石油化工建（构）筑物结构荷载规范 SH3147 石油化工构筑物抗震设计规范
3术语
下列术语适用于本规范。
3. 1
冷换框架 coolerand exchangerframe 支承冷换设备、卧式容器及空冷器的框架。 设备梁equipmentsupportbeam 直接或间接支承设备的梁。
3.2
4符号
Fvk- 每台空冷器风机和电机的竖向当量荷载标准值： Ka 风机和电机的竖向动力系数； Gk- -风机和电机重力荷载标准值： Fak 空冷器风机和电机的水平当量荷载标准值； Khd -风机和电机的水平向动力系数： Fak1、Fk2—各台空冷器风机和电机的水平向当量荷载标准值； Fakn 一第n台空冷器风机和电机的水平当量荷载标准值： Wk- 框架上的风荷载标准值； β 高度z处的风振系数； s 框架的风荷载体型系数： M 高度z处的风压高度变化系数； 0o 基本风压； SH/T3067—2017
柱的上端、下端节点处交汇的各柱线刚度之和与交汇的各梁线刚度之和的比值；
Vu、
min 比值u、y中的较小值； H- 框架柱的高度； Y0 结构构件的重要性系数：
S
-正常操作状态时，框架结构构件荷载效应组合的设计值； R- 结构构件承载力的设计值；
Omax 按荷载效应的标准组合并考虑长期作用影响计算的最大裂缝宽度； Wlim 最大裂缝宽度限值 YG 永久荷载分项系 YQi 第1个可变荷载 的分项系数； Gk- 永久荷载标准值 Qk 可变荷载标准值 SGK 按永久荷载标准值计算的荷载效 改应值： SQik 按可变荷载标准值计算的荷载效应值： Ver 可变荷载的组合值系数；
参与组合的可变荷载数：
n-
Selh 地震作用状态时 时框架结构构件荷载效应组合的设计值： Y'RE 承载力抗震调整系数： Seh- 地震作用状态时，结构构件内力组合的设计值： YG 重力荷载分项系 Y'Eh 水平地震分项系数： SGE 重力荷载代表值 的效应； SEhk- 水平地震作用标准值的效应
5基本规定 5.1结构布置 5.1.1结构布置宜力求体型简单，质量分布和刚度变化均匀对称。 5.1.2框架布置宜采用横问承重结构体系。 5.1.3 平面定位轴线应与柱截面几何中心相重合：上下 下柱截面的几何中心应在同一垂线上；框架梁的中心线宜与柱中心线重合。 5.1.4框架的跨度、柱距和层高应满足设备布置的要求，宜采用下列尺寸：
a) 跨度：有空冷器时为4.35m、5.70m、8.70m，无空冷器时为5.00m、6.00m、7.00m； b） 柱距：6.00m； c） 层高：小于等于8.00m
5.1.5设备支座宜采用钢筋混凝土结构。 5.1.6楼梯的设置应满足生产操作和安全疏散的要求。 5.1.7框架各层平台临空面应设置钢栏杆。平台高度小于20m时，其栏杆高度应不小于1.05m；平台高度大于或等于20m时，其栏杆高度应不小于1.20m。 5.2材料 5.2.1框架混凝土的耐久性设计应符合现行国家标准GB50010《混凝土结构设计规范》的规定。 5.2.2混凝土强度等级：基础不应低于C25，其他不应低于C30。 5.2.3结构构件中的普通钢筋宜符合以下规定：
a）纵向受力钢筋宜选用HRB400、HRB500、HRB335钢筋；
2 SH/T3067—2017
b）箍筋宜选用HRB400、HRB335、HPB300钢筋： c） 抗震等级为一、二、三级的框架结构，其普通纵向受力钢筋的抗拉强度实测值与屈服强度实测
值的比值不应小于1.25；钢筋的屈服强度实测值与强度标准值的比值不应大于1.3，且钢筋在最大拉力下的总伸长率实测值不应小于9%。
5.2.4地脚螺栓应采用未经冷加工的Q235B钢或Q345B钢制作。 5.3抗震设计基本要求 5.3.1框架结构的抗震设防类别为丙类。 5.3.2框架结构构件的抗震设计，应根据抗震设防烈度、框架高度按表5.3.2采用不同的抗震等级，相应的地震作用和抗震措施应按现行国家
现范》的有关规定执行。
表5.3.2框架结构的抗震等级
抗震设防烈度框架高度(m) 抗震等级
8
9 ≤24
≤24 四
≤24
>24
>24
>24
24
三
二
二
注1：框架高度含主要设备高出框架部分。 注2：接近或等于高度分界时，应结合框架不规则程度及场 地基条件等确定抗震等级。
5.3.3建筑场地为1类时， 除6度设防烈度外应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的 计算要求不应降低。 5.3.4建筑场地为Ⅲ类、IV类时，对设计基本地震加速度为0.15g和0.30g的地区，宜分别按抗震设防烈度8度（0.20g）和9度 0.40g）时框架的要求采取抗震构造措施。 5.3.5框架的地震作用计算应符合国家现行标准SH3147《石油化工构筑物抗震设计规范》的规定。 5.3.6计算地震作用时，框架的重力荷载代表值应取正常操作条件下的永久荷载标准值与可变荷载中的重力荷载组合值之和；各可变荷载的组合值系数应按现行国家标准GB51006《石油化工建（构）筑物结构荷载规范》执行。 6荷载 6.1荷载分类
框架上的荷载，可分为以下两类： a）永久荷载：结构自重、设备自 设备保温重、 管道自重、管道保温重： b）可变荷载：平台活荷载、设备接 作介 质重、设备充水水 重、空冷器 的竖向和水平当量荷载、风荷
载。
6.2平台活荷载
平台活荷载标准值，可按表6.2采用。
表6.2平台活荷载标准值
单位：kN/m
项次 1 2 3 注1：冷换设备头盖检修荷载已包括在平台均布活荷载内，不另行考虑。 注2：框架梁如遇多台设备荷载时，仅取其中最不利的一台设备的安装检修荷载进行计算。
计算部位
标准值
框架平台板、平台梁框架梁、柱、基础、设备梁空冷器、卧式容器平台各种构件
按安装或检修时的实际情况，但不小于4.0
2.0 2.0
1
