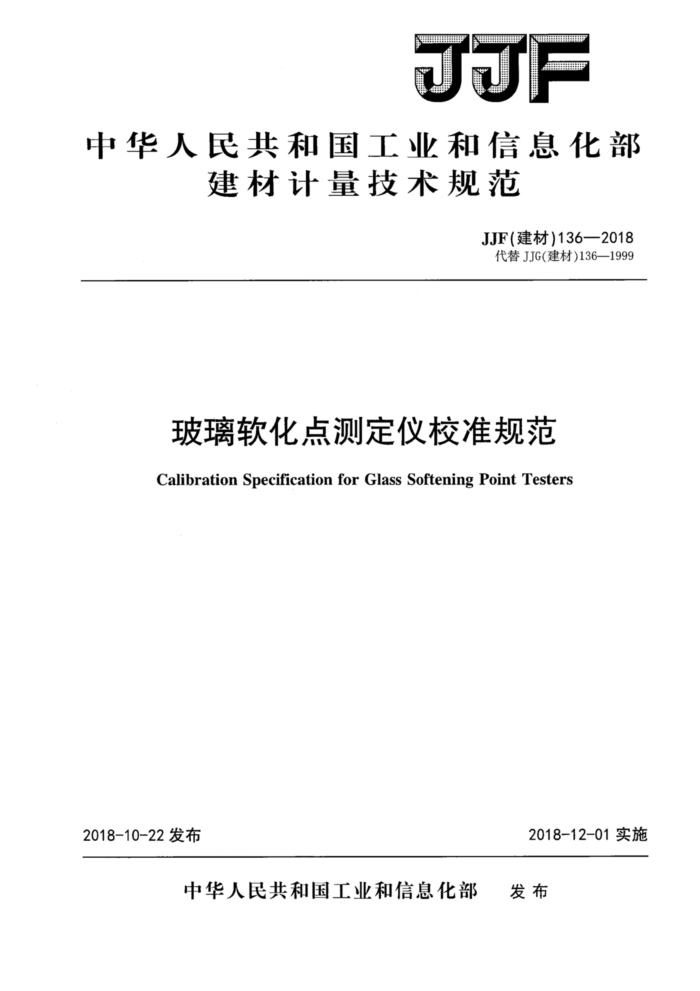

JJF
中华人民共和国工业和信息化部
建材计量技术规范
JJF(建材)136—2018 代替JJG(建材)136—1999
玻璃软化点测定仪校准规范 Calibration SpecificationforGlass SofteningPoint Testers
2018-12-01实施
2018-10-22发布
中华人民共和国工业和信息化部 发布 JJF(建材)136—2018
玻璃软化点测定仪
校准规范
JJF(建材)136—2018 代替JJG(建材)136—1999
Calibration SpecificationforGlass SofteningPoint
Testers
归口单位：中国建筑材料联合会主要起草单位：中国建材检验认证集团秦皇岛有限公司
国家玻璃质量监督检验中心
参加起草单位：江苏省玻璃制品及玻璃模具产品质量监督检验中心
本规范委托全国建材计量技术委员会负责解释 JJF(建材)136—2018
本规范主要起草人：
孟照林（中国建材检验认证集团秦皇岛有限公司）参加起草人：
刘焕章（国家玻璃质量监督检验中心）李伟（中国建材检验认证集团秦皇岛有限公司）刘逸群（中国建材检验认证集团秦皇岛有限公司）周锦锋（江苏省玻璃制品及玻璃模具产品质量监督检验中心）吴水东（江苏省玻璃制品及玻璃模具产品质量监督检验中心）康俊（中国建材检验认证集团秦皇岛有限公司）王守云（秦皇岛玻璃工业研究设计院）李静彤（中国建材检验认证集团秦皇岛有限公司）郭芮希（中国建材检验认证集团秦皇岛有限公司）刘静静（中国建材检验认证集团秦皇岛有限公司） JJF(建材)136—2018
目录
引言.
(II) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (5) (7)
范围引用文件术语和定义概述...
1 2 3 4
5计量特性 5.1热电偶 5.2 炉温控制系统 5.3 升温速率最大偏差 5. 4 长度测量误差 5.5 计时器示值误差 5.6 软化点测定重复性， 6 校准条件 6.1 校准材料及器具 6.2测试点的位置 7校准项目和校准方法， 7.1热电偶. 7.2 炉温控制系统， 7.3升温速率最大偏差 7.4长度测量误差 7.5计时器示值误差. 7.6软化点测定重复性 8 校准结果.... 复校时间间隔
8
附录A校准记录参考格式. 附录B玻璃软化点测定仪校准不确定度评定示例 JJF(建材)136—2018
引言
本规范以JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、 JJF1059.1《测量不确定度评定与表示》为基础性规范进行编写。
本规范技术指标参考了GB/T28195一2011《玻璃软化点测试方法》中的技术要求和方法。
本规范代替JJG（建材)136一1999《玻璃软化点测定检定规程》。 与JJG（建材)136一1999相比，除编辑性修改外，本规范主要技术变化如下：
-增加了炉温控制系统计量特性（见5.2)；修订了纤维测量仪长度测量误差的校准方法（见5.5、7.5)；修订了计时器精度为计时器示值误差，并修订了具体要求（见7.4）； -增加了校准记录参考格式（见附录A)；一增加了校准证书（内页）参考格式（见附录B)； -增加了不确定度评定（见附录C）。 本规范历次版本的发布情况为：
JJG（建材)136—1999。
II JJF(建材)136—2018
玻璃软化点测定仪校准规范
1范围
本规范适用于采用吊丝法进行测定的玻璃软化点测定仪的校准。 2引用文件
本规范引用下列文件： JJF1001一2011通用计量术语及定义 GB/T21389一2008游标、带表和数显卡尺 GB/T22778一2008液晶数字式石英秒表 GB/T28195一2011玻璃软化点测试方法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单)适用于本规范。 3术语和定义
JJF1001-2011《通用计量术语及定义》中界定的及以下术语和定义适用于本规范。 3.1玻璃软化点glasssofteningpoint
玻璃软化的温度，为一近似温度，高于此温度玻璃容易变形。 4 概述
按GB/T281952011《玻璃软化点测试方法》中的技术要求和方法，玻璃软化点测定仪测试原理是将一定规格的玻璃丝试样置于电炉中均匀加热，玻璃受热后会因本身重量而伸长，当温度升至玻璃丝的伸长速度为1mm/min时，此时的温度即相当于玻璃粘度为4.5 X10°Pa·s时的软化温度。
软化点测定仪主要由加热炉、测温装置及控制装置、纤维伸长测量仪、计时器等构成。
5.计量特性 5.1热电偶
热电偶经过校准或检定并在有效校准/检定周期内。 5.2炉温控制系统
应通过校准/检定并在有效期内。 5.3升温速率最大偏差
电加热炉配有加热速度控制器，升温速率可控制在（5.0土1.0）℃/min范围内。 5.4长度测量误差
纤维伸长测量仪，测量误差≤0.02mm。
1 JJF(建材)136—2018
5.5计时器示值误差
计时器示值误差≤1.0s。 5.6软化点测定重复性
软化点测定重复性≤1.0℃。 注：以上指标不是用于合格性判别，仅供参考。
6校准条件 6.1校准环境条件
仪器放置水平，环境温度10℃～30℃，相对湿度小于80%，电源电压波动不超过10%。 6.2校准材料及器具 6.2.1玻璃纤维丝：3根，同种材料、同种规格，直径(0.65士0.1)mm，长度(235土0.1)mm的圆形玻璃纤维，满足GB/T28195一2011中要求。 6.2.2电子秒表：分度值1/100S，产品符合GB/T22778一2008《液晶数字式石英秒表》。 6.2.3数显游标卡尺：分度值0.01mm，产品符合GB/T21389一2008《游标、带表和数显卡尺》。 7校准项目和校准方法 7.1热电偶
查验热电偶的校准/检定证书，看校准/检定证书是否在有效期内。 7.2炉温控制系统
查验炉温控制系统是否应通过校准/检定并在有效期内。 7.3升温速率最大偏差
按照仪器说明书的要求开机预热，待仪器稳定后调至以（5.0土1.0)℃/min的加热状态，选择一个温度点to进行测量（为尽量减少测量误差，建议选择所测样品软化点附近温度点），每隔1min读取一次温度数据，依次减去前一次读取的温度数值，得到升温速率t1、t2、t3 升温速率最大偏差按公式(1)计算。
(1)
, = maxt; -5.0
式中： t一一为第i次测定的升温速率数值，℃/min; i——1，2，3。
7.4长度测量误差
将玻璃纤维丝放入样品孔中，调整到一合适高度，作为测量零点。再用软化点测定仪所附带的纤维伸长测量仪对玻璃纤维丝底部进行测量来调整其初始测量位置。将玻璃纤维丝提升或降低（为尽量减少测量误差，建议选择1.00mm长度附近提升或降低，如从0.90mm 开始、至少增加0.05mm)并用数显游标卡尺准确测定其提升或降低的数据作为设定值Lo 再用纤维伸长测量仪测量玻璃纤维丝长度变化值，重复三次得到玻璃纤维丝长度变化值 L1、L2、L3，纤维伸长测量仪测量最大偏差按公式(2)计算。 2 JJF建材)136—2018
(2)
8, = max|L, - Lo
式中： Lo一一设定测定的数值，mm; L一一为第i次测定的数值，mm； i——1,2，3。
7.5计时器示值误差
将电子秒表设定为倒计时60s，与被校准仪器的计时器同时按下、60s后同时停止，重复测量三次，记录计时器的数值S1、S2、S3，计时器示值最大偏差§s按公式（3)计算。
8s = maxS, - 60
(3)
式中： S一一为第i次测定的计时数值，S; i——1，2，3。
7.6软化点测定重复性
按照GB/T28195-2011《玻璃软化点测试方法》分别测量玻璃纤维组的三个样品，得到软化点Ti、T2、T3，软化点的重复性r按公式（4)计算
1-
S, =maxT, --
(4)
式中： T一为第i个样品测定的软化点，℃； i—-1,2,3。
8 校准结果
校准结果应在校准证书或校准报告上反映。校准证书或校准报告至少包括以下信息： a）标题，如“校准证书”或“校准报告”； b) 实验室名称和地址；
进行校准的地点（如果不在实验室内进行校准）； d) 证书或报告的唯一性标识（如编号），每页及总页数的标识； e） 送检单位的名称和地址； f) 被校对象的描述和明确标识： g） 进行校准的日期； h) 对校准所依据的技术规范的标识，包括名称及代号： i) 本次校准所用器具的溯源性及有效性说明； ji) 校准环境的描述； k) 校准结果及测量不确定度的说明； 1) 校准证书或校准报告签发人的签名、职务或等效标识及签发日期：
