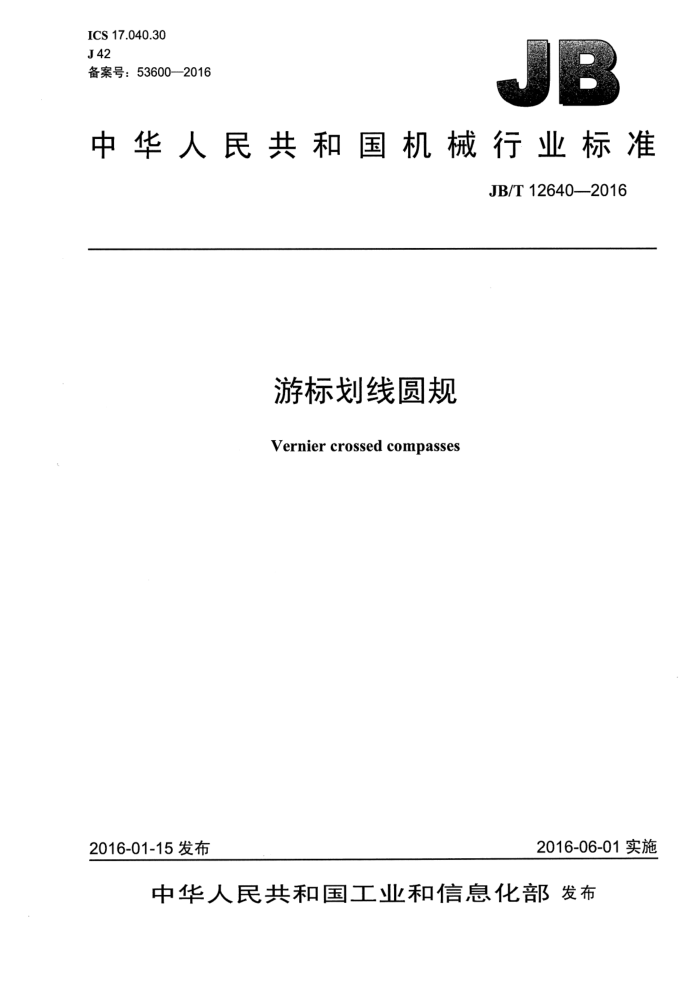

ICS 17.040.30 J42 备案号：53600—2016
JB
中华人民共和国机械行业标准
JB/T12640—2016
游标划线圆规 Vernier crossed compasses
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T12640—2016
目 次
前言 1 范围
II
规范性引用文件，术语和定义. 型式与基本参数，要求.. 5.1外观.. 5.2 相互作用.. 5.3 划线（测量）爪伸出长度差 5.4材料和测量面硬度 5.5 测量面、基准面的表面粗糙度 5.6 标尺标记 5.7 游标尺标记表面棱边至主标尺标记表面的距离 5.8 零值/起始值误差， 5.9测量面的平面度、平行度及合并间隙 5.10最大允许误差 6检验条件
2
5
检验方法 7.1 外观 7.2 相互作用 7.3. 划线（测量）爪伸出长度差. 7.4 测量面划线头硬度.. 7.5 测量面、基准面的表面粗糙度， 7.6 标尺标记， 7.7 游标尺标记表面棱边至主标尺标记表面的距离， 7.8 零值/起始值误差 7.9 测量面的平面度、平行度及合并间隙. 7.10示值、划线误差 8标志与包装. 附录A（资料性附录） 相互作用的定量检验方法 A.1移动力和移动力变化的检验， A.2晃动量的检验，附录B（规范性附录） 平面度的检验方法
7
K
f
图1 I型游标划线圆规图2 II型游标划线圆规. 图3ⅡI型游标划线圆规中心距量块检查示意图图B.1测量面平面度的检验示意图
2
4 JB/T12640—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：靖江量具有限公司。 本标准参加起草单位：成都工具研究所有限公司、广西壮族自治区计量检测研究院、桂林广陆数字
测控股份有限公司。
本标准主要起草人：杨东顺、陈兴、秦相东、姜志刚、苏翼雄、董中新。 本标准为首次发布。
I JB/T12640—2016
游标划线圆规
1范围
本标准规定了游标划线圆规的术语和定义、型式与基本参数、要求、检验条件、检验方法、标志与包装。
本标准适用于分度值为0.1mm、测量和划线范围上限至3000mm的游标划线圆规。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17163一2008几何量测量器具术语基本术语 GB/T17164一2008几何量测量器具术语产品术语 GB/T21389—2008游标、带表和数显卡尺
3术语和定义
GB/T17163—2008、GB/T17164—2008界定的以及下列术语和定义适用于本文件，
3.1
游标划线圆规 verniercrossedcompasses 利用游标读数原理对两测量面或划针中心线相对移动分隔的距离进行读数的一种测量和划线器具。
4型式与基本参数
4.1游标划线圆规的型式如图1、图2所示。图示仅作图解说明，不表示详细结构。
-1
密
说明：
一连接柱； 2- 一连接板； 3- 一尺框；
1
O
8
一尺身： 5——制动螺钉：
4.
一划线（测量）爪；
6- -
一测量面；
7- 2
一划线头。
图1 I型游标划线圆规 JB/T12640—2016
说明： 1——左尺框； 2，4一制动螺钉： 3—右尺框； 5——微调装置：
6——尺身；
一划针；一基准面；
1 8- 9——划线头。
图2Ⅱ型游标划线圆规
4.2游标划线圆规基本参数的推荐值见表1。
表1
单位为毫米
测量范围 0~150 0~200 0~250 0~300 40~300 90~500 90~1000 90~1500 90~2000 100~3000
划线爪（划针）长度1
型式
I 型
45
70
72
II型
100
5要求
5.1外观 5.1.1 游标划线圆规表面不应有影响外观和使用性能的裂痕、划伤、碰伤、锈蚀、毛刺等缺陷。 5.1.2游标划线圆规表面的镀、涂层不应有脱落和影响外观的色泽不均等缺陷。 5.1.3 标尺标记不应有目力可见的断线、粗细不均及影响读数的其他缺陷。
2 JB/T12640—2016
5.2相互作用
游标划线圆规的尺框应沿尺身移动平稳，无卡滞和松动现象，用制动螺钉能将尺框准确、可靠地紧固在尺身上。 5.3划线（测量）爪伸出长度差
I型游标划线圆规两测量面合并时的两划线（测量）爪伸出长度差、I型游标划线圆规在起始尺寸时的划针伸出长度差均不应大于0.20mm。 5.4材料和测量面硬度
游标划线圆规一般采用碳钢、工具钢或不锈钢制造，测量面的硬度不应低于表2的规定。
表2 材料‘ 碳钢、工具钢不锈钢
硬度
测量面名称
766HV(或62HRC) 551HV（或52.5HRC）
测量面/划线头
划线头的材料也可采用硬质合金或其他超硬材料。
5.5 测量面、基准面的表面粗糙度
游标划线圆规测量面、基准面的表面粗糙度Ra值不应大于表3的规定。
表3
测量面名称测量面基准面
表面粗糙度Ra
0.4 μm 0.8 μm
5.6标尺标记
游标划线圆规的主标尺和游标尺的标记宽度及其标记宽度差应符合GB/T21389一2008中5.6.1的规
定。 5.7 游标尺标记表面棱边至主标尺标记表面的距离
游标划线圆规的游标尺标记表面棱边至主标尺标记表面的距离不应大于0.30mm 5.8零值/起始值误差
I型游标划线圆规两测量面手感接触时，游标尺上的“零”“尾”标尺标记与主标尺相应标尺标记应相互重合，其重合度不应超过表4的规定。
表4
单位为毫米
“尾”标尺标记重合度
“零”标尺标记重合度
游标尺（不可调）
游标尺（可调）
游标尺（可调）
游标尺（不可调）
±0.035
±0.030
±0.015
±0.010 Ⅱ型游标划线圆规左尺框游标尺上的“零”“尾”标尺标记与主标尺相应的“零”标尺标记相互重
合后，右尺框划针中心在起始值尺寸时相对于左尺框划针中心的误差不应大于土0.03mm。
3 JB/T12640—2016
5.9 测量面的平面度、平行度及合并间隙 5.9.11型游标划线圆规两测量面的平面度误差不应大于0.006mm；两测量面手感接触时的合并间隙（无论尺框紧固与否）不应透光。 5.9.2型游标划线圆规两测量面在测量范围内任意位置时的平行度误差（无论尺框紧固与否）均不应大于（50+0.03L）μm，计算结果一律四舍五入到10μm。
注：L为两测量面或基准面（线）在测量范围内任意位置时的测量长度（L≠0），单位为毫米（mm）。 5.10 最大允许误差 5.10.1 游标划线圆规的最大测量允许误差应符合表5的规定。
表5
单位为毫米
测量范围上限
测量允许误差
500 1 000 1 500 2 000 3 000
±0.10 ±0.15 ±0.20 ±0.25 ±0.35
5.10.2 游标划线圆规的划线误差不应超过测量允许误差的4倍（指圆直径1/2方向的误差）。
检验条件
6
6.1 检验前，应将被检游标划线圆规及量块等检验用设备同时置于铸铁平板或木桌上，其平衡温度时间参见表6。
表6
平衡温度时间h
测量范围上限mm
置于铸铁平板上
置于木桌上
2 3 4
≤300 >300~500 >500~3000
1 1.5 2
6.2 游标划线圆规检验时，室内温度应为20℃土5℃；相对湿度不应大于80%
检验方法
7
7.1外观
目力观察。 7.2 ：相互作用
目测和手感检验。如有异议，参见附录A。 7.3划线（测量）爪伸出长度差
I型游标划线圆规目测或借助塞尺比较检查。
4 JB/T12640—2016
II型游标划线圆规用带有分度值/分辨力为0.01mm、0.02mm，测量范围上限为150mm的游标，以及指示表或数显装置的卡尺进行比较检查（可仅在制造过程中进行检验）。 7.4测量面/划线头硬度
在维氏硬度计（或洛氏硬度计）上检验。 I型游标划线圆规检查部位为测量面或离测量面2mm以内的侧面上沿测量面长度方向均匀分布
的3点，3点测得值的算术平均值作为测量结果。
Ⅱ型游标划线圆规检查部位为划针划线头距划针圆柱体2mm以内的圆周方向上均匀分布的3点， 3点测得值的算术平均值作为测量结果。 7.5测量面、基准面的表面粗糙度
用表面粗糙度比较样块目测比较。如有异议，用表面粗糙度检查仪检验。 7.6标尺标记
目测。如有异议，用工具显微镜或读数显微镜检验。 7.7游标尺标记表面棱边至主标尺标记表面的距离
目测或借助塞尺比较检验。 7.8零值/起始值误差
【型游标划线圆规目测或借助5倍放大镜检验。如有异议，用工具显微镜或读数显微镜检验 Ⅱ型游标划线圆规左尺框目测或借助5倍放大镜检验对“零”位后紧固，然后再把起始值中心距量
块置于两划针中心，起始值的误差应符合5.8的规定（见图3）。
臣
10
47
AM
说明： 1, 3—— 中心距量块： 2—标准量块。
图3Ⅱ型游标划线圆规中心距量块检查示意图
7.9测量面的平面度、平行度及合并间隙
I型游标划线圆规测量面平面度的检验方法，见附录B。两测量面合并间隙的检验方法为目测观
察。
I型游标划线圆规测量面的平行度检验，宜与测量示值检验合并进行（见7.10.1）。
5 ICS 17.040.30 J42 备案号：53600—2016
