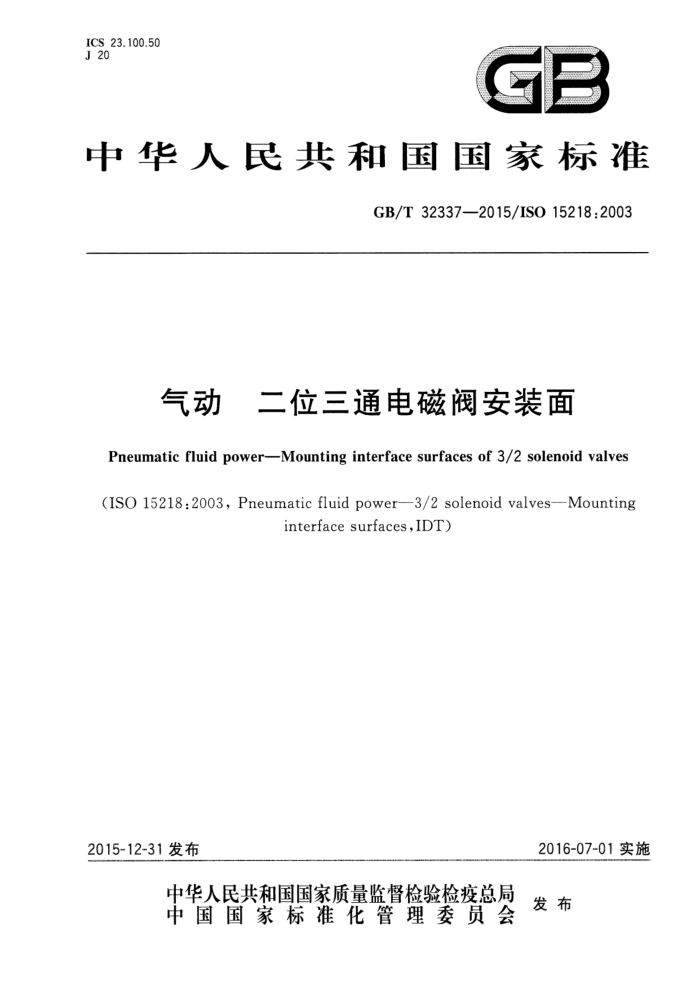

ICS 23.100.50 J 20
GB
中华人民共和国国家标准
GB/T32337—2015/ISO15218:2003
气动 二位三通电磁阀安装面
Pneumatic fluidpowerMounting interface surfaces of3/2 solenoid valves
(ISO 15218:2003,Pneumatic fluid power—3/2 solenoid valves-Mounting
interfacesurfaces,IDT)
2016-07-01实施
2015-12-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共和国
国家标准
气动 二位三通电磁阀安装面 GB/T32337—2015/ISO15218:2003
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)68533533 发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16印张0.5字数11千字 2016年9月第一版 2016年9月第一次印刷
*
书号：155066·1-54211 定价 14.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 GB/T32337-2015/ISO15218:2003
前言
本标准按照GB/T1.1-2009给出的规则起草本标准使用翻译法等同采用ISO15218：2003《气压传动 二位三通电磁阀 安装面》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T1312006 5产品几何技术规范（GPS） 技术产品文件中表面结构的表示方法 (ISO1302:2002,IDT); GB/T1804-2000-般公差 未注公差的线性和角度尺寸的公差（eqvISO2768-1：1989）； GB/T3505一2009产品几何技术规范（GPS）表面结构轮廓法术语、定义及表面结构参数（ISO4287：1997,IDT)； GB/T17446—2012 2流体传动系统及元件词汇（ISO5598：2008，IDT）。
本标准做了下列编辑性修改：
修正ISO15218：2003的错误，将图1中右图上的Dmax改为Dmin。 本标准由中国机械工业联合会提出。 本标准由全国液压气动标准化技术委员会（SAC/TC3)归口。 本标准负责起草单位：无锡气动技术研究所有限公司。 本标准参加起草单位：宁波佳尔灵气动机械有限公司、奉化市星宇电子有限公司、浙江亿日科技实
业有限公司、广东省肇庆方大气动有限公司、国家气动产品质量监督检验中心、宁波亚德客自动化工业有限公司。
本标准主要起草人：张连仁、王春丽、单军波、严瑞康、曹建波、吴科峰、王文魁、陈定芝、林伟强、 路波、徐伟、方清华、陈早阳。
l GB/T32337—2015/IS015218:2003
气动二位三通电磁阀安装面
1范围
本标准规定了二位三通电磁阀四种规格的安装面尺寸和密封面要求。 本标准适用于最高额定压力为1.6MPa，有三个气流通道和两个安装螺纹孔的二位三通电磁阀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO1302产品几何技术规范（GPS）技术产品文件中表面结构的表示方法（GeometricalProduct Specifications (GPS)-Indication of surface texture in technical product documentation)
ISO2768-1一般公差第1部分：未注公差的线性和角度尺寸的公差（Generaltolerances一Part1： Tolerances for linear and angular dimensions without individual tolerance indications)
ISO4287产品几何技术规范（GPS)表面结构：轮廊法术语、定义及表面结构参数（Geometrical Product Specifications (GPS)-Surface texture:Profile method—Terms,definitions and surface tex ture parameters)
ISO5598流体传动系统及元件词汇(Fluid powersystems and components—Vocabulary) ISO11727气压传动控制阀和其他元件的气口和控制机构的标识（Pneumaticfluidpower-
Identification of ports and control mechanisms of control valves and other components)
3术语和定义
ISO5598界定的术语和定义适用于本文件。
4气口标注
按照ISO11727标注气口。不要求在安装界面作标记。
5尺寸
5.1尺寸和公差
对于规格为10mm、15mm和22mm的阀，其尺寸和公差要求见图1和表1。对于规格为30mm 的阀，其尺寸和公差要求见图2、图3。
未注公差应符合ISO2768-1的规定。
l GB/T32337—2015/IS015218:2003
5.2表面状态要求
图1、图2和图3中虚线界定的安装接触面应符合如下要求：
粗糙度：Ra=1.6μm（见ISO4287和ISO1302）；平面度：对于规格10mm、15mm和22mm的阀，为0.05mm；对于规格30mm的阀，为0.1mm。
5.3规格为10mm、15mm和22mm的二位三通电磁阀安装面
见图1和表1。 5.4规格为30mm的二位三通电磁阀安装面 5.4.1带排气口
见图2。 5.4.2非收集排气
见图3。
6 标注说明（引用本标准）
当遵照本标准时，在测试报告、产品样本和销售文件中可使用下述说明： “本型号电磁阀的安装面符合GB/T32337—2015/ISO15218：2003《气动 二位三通电磁阀安装
面》。"
1)
2)
2
0.2A
A
?
说明： 1) 电磁阀表面： 2)- 安装面； 3) 一线圈。 ：螺钉孔T(2×)。 b2×T深度P。 相邻同样阀的分界面中心线。
图1规格10mm、15mm和22mm二位三通电磁阀安装面
2 GB/T32337—2015/IS015218:2003
表1规格10mm、15mm和22mm二位三通电磁阀安装面尺寸
单位为毫米
E
B
D
P min min
Y
A
F
G
C
T
规格
min max min max ±0.1 min max min max ±0.1 ±0.1 1.0 1.2 10.0 10.5 6.8 3.8 4.0 6.2 6.4 2.8
M1.6
11 17 24
10 15 1.6 2.0 15 16 9.7 6.0 6.3 9.0 9.3 3.8 1.4 M3
1
6
9.0 9.3 13.0 13.3 5.5
2
M3
2.1 2.5 22 23
22
1s
2) ≥30 21±0.2
1) ≤30 21±0.2
H-0.2A
3~93.0
92.F
>32
A
3
说明： 1) 2)
电磁阀表面：安装面；
一线圈。 螺钉的安装孔M4(2×）。 b螺孔2×M4-6H，最小深度8mm。 定位孔$3H13，最小深度3mm。 d相邻同样阅的分界面中心线。
3)
图2规格为30mm带排气口二位三通电磁阀安装面
