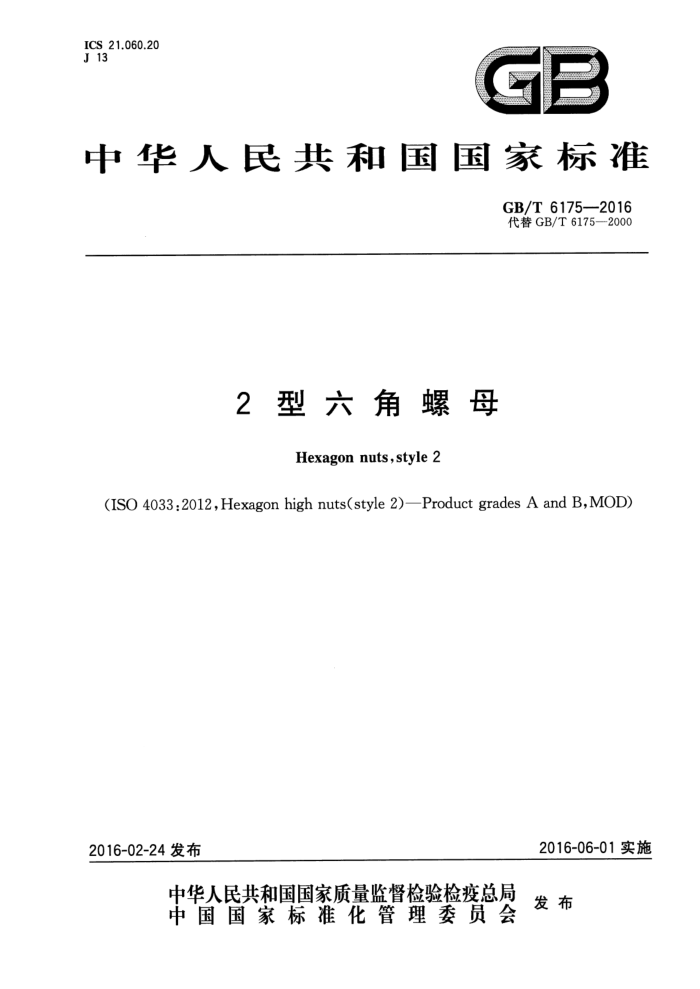

ICS21.060.20 J13
GB
中华人民共和国国家标准
GB/T6175—2016 代替GB/T6175—2000
2型六角螺母
Hexagonnuts,style2
(ISO 4033 :2012,Hexagon high nuts(style 2)—Product grades A and B,MOD)
2016-06-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 6175—2016
前言
GB/T6175是“六角螺母（部分）”系列国家标准之一，该系列包括：
GB/T411型六角螺母C级； -GB/T61701型六角螺母； GB/T61711型六角螺母细牙； GB/T6172.1六角薄螺母； GB/T6173 3六角薄螺母细牙； GB/T6174 4六角薄螺母无倒角； GB/T6175 52型六角螺母； -GB/T6176 62型六角螺母细牙； -GB/T6177.12型六角法兰面螺母； GB/T6177.22型六角法兰面螺母细牙。
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T6175一2000《2型六角螺母》，与GB/T6175一2000相比，主要技术变化如下：
删除"如需其他技术要求，..（如GB/T3098.2和GB/T3103.1)中选择。”（2000年版第1章）；引用螺纹标准统一为GB/T193、GB/T9145（第2章）；删除性能等级9级，增加10级（表2）；对螺母机械性能增加：QT—淬火并回火（表2)；删除钢螺母表面氧化，增加：热浸镀锌层技术要求按GB/T5267.3（表2）；标记中性能等级仅允许省略：10级，替代9级（5.2)；标记中表面处理仅允许省略：表面不经处理，替代表面氧化（5.2)。
本标准使用重新起草法修改采用ISO4033：2012《六角高螺母（2型） 产品等级A和B级》 （英文版）。
本标准与ISO4033：2012的技术性差异及其原因如下：
删除ISO4033规定：“如需其他技术要求，..ISO4759-1中选择”（第1章），不属于本标准规定的内容；在规范性引用文件中，用我国标准代替国际标准（第2章），增加引用GB/T90.2（表2）、 GB/T193(表2)、GB/T9145（表2)和GB/T1237(5.1)，删除对ISO724、ISO965-1的引用，以符合我国紧固件基础标准； -为贯彻基础标准，删除ISO4033规定的性能等级8级和9级，增加：QT一淬火并回火 (表2)；增加包装技术要求（表2），以符合我国紧固件基础标准；修改标记示例为简化标记示例（5.2），以符合GB/T1237的规定。
本标准还做了下列编辑性修改：
修改标准名称；删除ISO4033的参考文献。
本标准由中国机械工业联合会提出。 本标准由全国紧固件标准化技术委员会（SAC/TC85)归口。 本标准负责起草单位：中机生产力促进中心。
I VWw. xuet utu. con
GB/T 6175—2016
本标准参加起草单位：海盐宇星螺帽有限责任公司、无锡市标准件厂有限公司、奥展实业有限公司。 本标准由全国紧固件标准化技术委员会秘书处负责解释。 本标准所代替标准的历次版本发布情况为
GB/T 55—1958,GB/T 55—1966,GB/T55—1976; GB/T6175—1986、GB/T6175—2000。
I GB/T 6175—2016
2型六角螺母
1范围
本标准规定了2型六角螺母的型式尺寸、技术条件和标记本标准适用于螺纹规格M5～M36、性能等级为10和12级、产品等级为A和B级的2型六角螺
母。A级用于D≤M16的螺母；B级用于D>M16的螺母。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 90.1 紧固件验收检查（GB/T90.1—2002，ISO3269：2000，IDT) GB/T 90.2 紧固件标志与包装 GB/T 193 普通螺纹直径与螺距系列（GB/T193一2003，ISO2611998，MOD） GB/T 1237 紧固件标记方法（GB/T1237—2000，eqvISO8991：1986） GB/T 3098.2 紧固件机械性能螺母（GB/T3098.2—2015，ISO898-2：2012，MOD） GB/T 3103.1 紧固件公差螺栓、螺钉、螺柱和螺母（GB/T3103.1一2002，idtISO4759-1：2000） GB/T 5267.1 紧固件电镀层（GB/T5267.1—2002，ISO4042：1999，IDT） GB/T5267.2 紧固件非电解锌片涂层（GB/T5267.2—2002，ISO10683：2000，IDT） GB/T 5267.3 紧固件热浸镀锌层（GB/T5267.3—2008，ISO10684：2004，IDT） GB/T5276 紧固件 螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276--2015，ISO225：
2010,MOD)
GB/T 5779.2 紧固件表面缺陷螺母（GB/T5779.2—2000，idtISO6157-2：1995） GB/T9145 普通螺纹中等精度、优选系列的极限尺寸（GB/T9145一2003，ISO965-2：1998，
MOD)
GB/T 16938 3 紧固件 螺栓、螺钉、螺柱和螺母 通用技术条件（GB/T16938—2008，ISO8992： 2005,IDT)
3尺寸
螺母的型式尺寸见图1和表1。 尺寸代号和标注应符合GB/T5276。 www. xuetutu. conl
GB/T 6175—2016
βb
m
m
“要求垫圈面型式时，应在订单中注明； bβ=15°~30°; °=90°~120°
图1
表1尺寸 M6
单位为毫米
M5 0. 8
M8 1.25 0.60 8.75 8.00 11.60 14.38 7.50 7.14 5.71 13.00 12.73
M10 1.5 0.60 10.80 10.00 14.60 17.77 9.30 8.94 7.15 16.00 15.73
M12 1.75 0.60 13.00 12.00 16.60 20.03 12.00 11.57 9.26 18.00 17.73 M30 3.5 0.80 32.40 30.00 42.70 50.85 28.60 27.30 21.80 46.00 45.00
螺纹规格D
(M14)* 2 0.60 15.10 14.00 19.60 23.36 14.10 13.40 10.70 21.00 20.67 M36 4 0.80 38.90 36.00 51.10 60.79 34.70 33.10 26.50 55.00 53.80
Pb c d. d. & m m 5
1 0.50 6.75 6.00 8.90 11.05 5.70 5.40 4.32 10.00 9.78
max 0.50 max 5.75
5.00
min min 6.90 min 8.79
5.10 4.80 3.84 8.00 7.78 M16 2 0.80 17.30 16.00 22.50 26.75 16.40 15.70 12.60 24.00 23.67
max min min max min
M20 2.5 0.80 21.60 20.00 27.70 32.95 20.30 19.00 15.20 30.00 29.16
M24 3 0.80 25.90 24.00 33.20 39.55 23.90 22.60 18.10 36.00 35.00
螺纹规格D
pb C d. dw e m mw s
max max min min min max min min max min
尽可能不采用括号内的规格。
a
P——螺距。
2 www. xuetutu. conl
GB/T6175—2016
技术条件和引用标准
4
技术条件和引用标准见表2。
表 2 技术条件和引用标准
材料通用技术条件螺纹
钢 GB/T 16938
公差标准等级标准产品等级标准
6H
GB/T 193,GB/T 9145 10(QT)、12(QT)
机械性能
GB/T 3098.2 DM16:A;D>M16:B
公差
GB/T 3103.1 GB/T 5779.2
表面缺陷
不经处理；电镀技术要求按GB/T5267.1；非电解锌片涂层技术要求按GB/T5267.2；热浸镀锌层技术要求按GB/T5267.3；如需其他技术要求或表面处理，应由供需协议
表面处理
验收及包装
GB/T 90.1,GB/T 90.2
QT 淬火并回火。
5 标记 5.1 标记方法
标记方法按GB/T1237规定。 5.2 标记示例
螺纹规格为M12、性能等级为10级、表面不经处理、产品等级为A级的2型六角螺母的标记：
螺母 GB/T6175 M12 www. xuetutu. con
