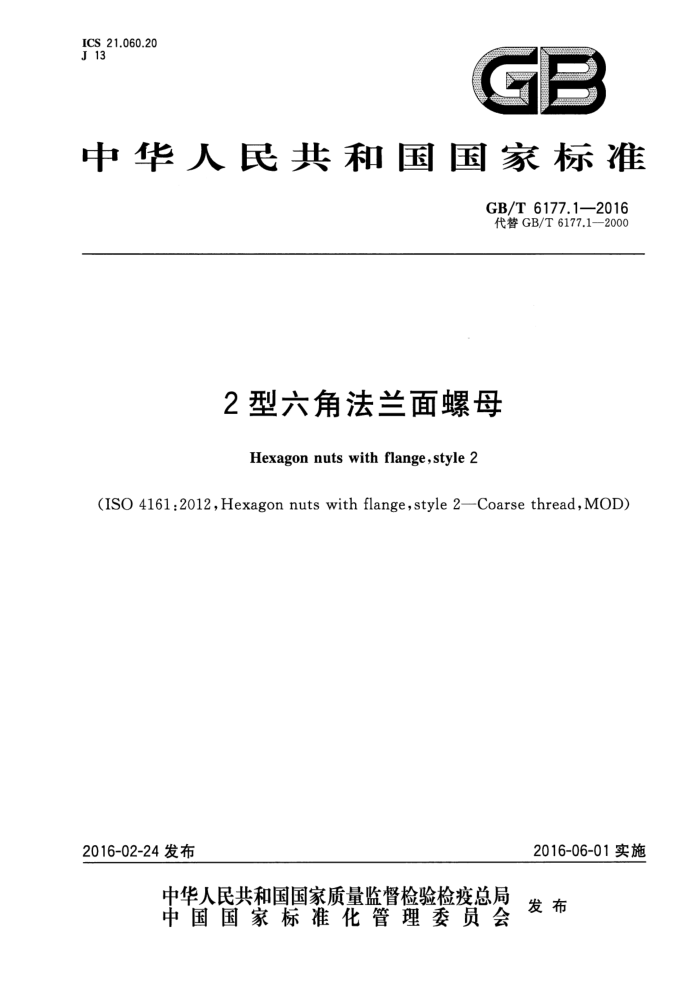

ICS 21.060.20 J 13
7
中华人民共和国国家标准
GB/T6177.1—2016 代替GB/T6177.1—2000
2型六角法兰面螺母
Hexagon nuts with flange,style 2
(ISO 4161:2012,Hexagon nuts with flange,style 2-—Coarse thread,MOD)
2016-06-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局 发布
中国国家标准化管理委员会 GB/T6177.1—2016
前言
GB/T6177的本部分是“六角螺母（部分）”系列国家标准之一，该系列包括：
GB/T411型六角螺母C级； GB/T61701型六角螺母； GB/T61711型六角螺母细牙； GB/T6172.1六角薄螺母； GB/T6173六角薄螺母细牙； GB/T6174六角薄螺母无倒角； GB/T61752型六角螺母； GB/T61762型六角螺母细牙； -GB/T6177.12型六角法兰面螺母； -GB/T6177.22型六角法兰面螺母细牙。
本部分是GB/T6177的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T6177.1一2000《六角法兰面螺母》，与GB/T6177.1一2000相比，主要技术变化
如下：
修改标准名称： -删除"如需其他技术要求，...GB/T3098.2和GB/T3103.1)中选择。”(2000年版第1章）；引用螺纹标准统一为GB/T193、GB/T9145（第2章）；钢螺母机械性能等级修改为：8、10（QT）、12(QT)（表2)；钢螺母机械性能增加：QT——火并回火（表2）；增加钢螺母表面不经处理，删除氧化处理（表2）： -增加钢螺母非电解锌片涂层技术要求按GB/T5267.2（表2）；增加钢螺母热浸镀锌层技术要求按GB/T5267.3（表2)；增加不锈钢螺母钝化处理技术要求按GB/T5267.4（表2)；标记中表面处理仅允许省略：表面不经处理，替代表面氧化（5.2）。
本部分使用重新起草法修改采用ISO4161：2012《2型六角法兰面螺母粗牙螺纹》（英文版）。 本部分与ISO4161：2012的技术性差异及其原因如下：
删除ISO4161规定：“如需其他技术要求，..ISO2320和ISO4759-1中选择。”（第1章），不属于本标准规定的内容；在规范性引用文件中，用我国标准代替国际标准（第2章），增加引用GB/T90.2（表2）、 GB/T5267.3（表2）、GB/T5267.4（表2)和GB/T1237（5.1），以符合我国紧固件基础标准；增加不锈钢螺母钝化处理的技术要求（表2），扩大产品的使用范围；为贯彻基础标准，钢螺母机械性能增加：QT一一淬火并回火（表2）；钢螺母机械性能等级修改为：8、10（QT）、12（QT)（表2），完善技术条件；增加包装技术要求（表3），以符合我国紧固件基础标准；修改标记示例为简化标记示例（5.2），以符合GB/T1237的规定。
本部分还做了下列编辑性修改：
修改标准名称；
I GB/T 6177.1—2016
一删除ISO4161的参考文献目录。 本部分由中国机械工业联合会提出。 本部分由全国紧固件标准化技术委员会（SAC/TC85)归口。 本部分负责起草单位：中机生产力促进中心。 本部分参加起草单位：晋亿实业股份有限公司、绍兴山耐高压紧固件有限公司、山东腾达不锈钢制
品有限公司。
本部分由全国紧固件标准化技术委员会秘书处负责解释。 本部分所代替标准的历次版本发布情况为：
GB/T6177—1986; GB/T6177.1—2000。
I GB/T 6177.1—2016
2型六角法兰面螺母
1范围
GB/T6177的本部分规定了2型六角法兰面螺母的型式尺寸、技术条件和标记。 本部分适用于螺纹规格为M5～M20、性能等级为8、10、12级和A2-70、产品等级为A和B级的
2型六角法兰面螺母。A级用于D≤16mm;B级用于D>16mm的螺母。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T90.1 紧固件验收检查（GB/T90.1—2002，ISO3269：2000，IDT) GB/T 90.2 紧固件标志与包装 GB/T193 普通螺纹直径与螺距系列（GB/T193一2003，ISO261：1998，MOD） GB/T1237 紧固件标记方法（GB/T1237—2000，eqvISO8991：1986） GB/T3098.2 紧固件机械性能螺母（GB/T3098.2—2015，ISO898-2：2012，MOD） GB/T3098.15 紧固件机械性能不锈钢螺母（GB/T3098.15—2014，ISO3506-2：2012，MOD) GB/T3103.1 紧固件公差螺栓、螺钉和螺母（GB/T3103.1一2002，idtISO4759-1：2000） GB/T5267.1 紧固件电镀层（GB/T5267.1—2002，ISO4042：1999，Fasteners—Electroplated
coatings,IDT)
GB/T5267.2 紧固件非电解锌片涂层（GB/T5267.2—2002，ISO10683：2000，Fasteners Non-electrolytically applied zinc flake coatings,IDT)
GB/T5267.3 紧固件热浸镀锌层（GB/T5267.3—2008，ISO10684：2004，IDT） GB/T5267.4 紧固件表面处理耐腐蚀不锈钢钝化处理（GB/T5267.4—2009，ISO16048：2003
IDT)
GB/T5276 紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276一2015，ISO225： 2010,MOD)
GB/T5779.2 紧固件表面缺陷螺母（GB/T5779.2—2000，idtISO6157-2：1995） GB/T9145普通螺纹中等精度、优选系列的极限尺寸（GB/T9145一2003，ISO965-2：1998，
MOD)
GB/T16938 紧固件要 螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938一2008，ISO8992： 2005,IDT)
3尺寸
螺母的型式尺寸见图1和表1。 尺寸代号和标注应符合GB/T5276。
1 GB/T6177.1—2016
X
Co
0.75°±0.75
84
.m是扳拧高度，见表1注； b9=90°~120°; β=15°~30°; d?=15°~25° "c在din处测量； f棱边形状由制造者任选。
图1
表1尺寸
单位为毫米
M10 M12 (M14)* M16 M20
螺纹规格D
M5 0.8 1.0 5.75 6.75 8.75 10.80 13.00 15.10 17.30 21.60 5.00 6.00 8.00 10.00 12.00 14.00 16.00 20.00 11.8 14.2 17.9 21.8 26.0 29.9 34.5 42.8
M6 1 1,1
M8 1.25 1,2
2.5 3.0
pb
1.75 1.8
1.5 1.5
2 2.1
2 2.4
min max min max min min max min min
G
d. d. dw e m mw 2
12.2 15.8 19.6 23.8
39.9
9.8 8.79 11.05 14.38 16.64 20.03 23.36 26.75 32.95 5.00 6.00 8.00 10.00 12.00 14.00 16.00 20.00 4.70 5.70 7.64 9.64 11,57 13.30 15.30 18.70
27.6
31.9
10.7
7.7
8.9
2.5
3.1
4.6
5.6
6.8 GB/T 6177.1—2016
单位为毫米
表1(续)
螺纹规格D
M5
M6
M10 M12 (M14)* M16 M20
M8
max 8.00 10.00 13.00 15.00 18.00 21.00 24.00 30.00
7.78 9.78 12.73 14.73 17.73 20.67 23.67 29.16 0.3 0.4 0.5 0.6 0.7 0.9 1.0 1.2
min max
re 注：如产品通过了附录A的检验，则应视为满足了尺寸e、c和mw的要求。 尽可能不采用括号内的规格。 bP 螺距。 “r适用于棱角和六角面。
-
技术条件和引用标准
4
技术条件和引用标准见表2。
表 2 技术条件和引用标准
钢
不锈钢
材料通用技术条件
GB/T 16938
6H
公差标准等级标准产品等级标准
螺纹
GB/T 193,GB/T 9145
A2-70 GB/T 3098.15
8、10(QT)、12(QT)
机械性能
GB/T 3098.2
D≤16mm：A级;D>16mm：B级
公差
GB/T 3103.1
表面缺陷
GB/T 5779.2
一
不经处理；电镀技术要求按GB/T5267.1；非电解锌片涂层技术要求按GB/T5267.2； 钝化处理技术要求按GB/T5267.4 热浸镀锌层技术要求按GB/T5267.3
简单处理；
表面处理
如需其他技术要求或表面处理，应由供需协议
GB/T 90.1,GB/T 90.2
验收及包装 QT- - 萍火并回火。
3 GB/T 6177.1—2016
5 标记 5.1 标记方法
标记方法按GB/T1237规定。 5.2 标记示例
螺纹规格为M12、性能等级为10级、表面不经处理、产品等级为A级的2型六角法兰面螺母的标记：
螺母 GB/T 6177.1 M12 GB/T 6177.1—2016
附录A (规范性附录）六角和法兰的检验
A.1推荐的六角部分检验方法
推荐的六角部分检验方法见图A.1和表A.1。 为确定六角高度、扳拧高度、圆角和对边宽度是否符合要求，应使用A和B两个光滑环规测量头
部。量规A应套人六角部分并置于法兰上。量规B放在与螺母轴心线垂直的顶面上。两个量规不应接触。 A.2推荐的法兰厚度检验方法
推荐的法兰厚度检验方法见图A.1和表A.1。 量规C是一个塞尺或环规。它用于检验量规与六角部分接合处的法兰厚度是否等于或大于规定
值。当螺母置于平板上，量规C应能塞人量规A下，并不应有接触。
W
W W
说明： 1—量规A; 2—量规B; 3——量规C。 注：W.min=e强论；
Wamx=emi0.01mm; T, maxr=mwmin
图A.1 表A.1量规尺寸
单位为毫米
量规C
量规A
量规B W,
W.
T.
T.
T, min min max min
W.
螺纹规格D
min
min
min
max
max
max
14 1.08 1.07
9.25 9.24 2.50 2.49 8.78 8.77 3 11.56 11.55 3.10 3.09 11.04 11.03 4 16 1.19 1.18
M5 M6 M8
1.31 1.30
15.02 15.01 4.60 4.59 14.37 14.36 4
20
5
