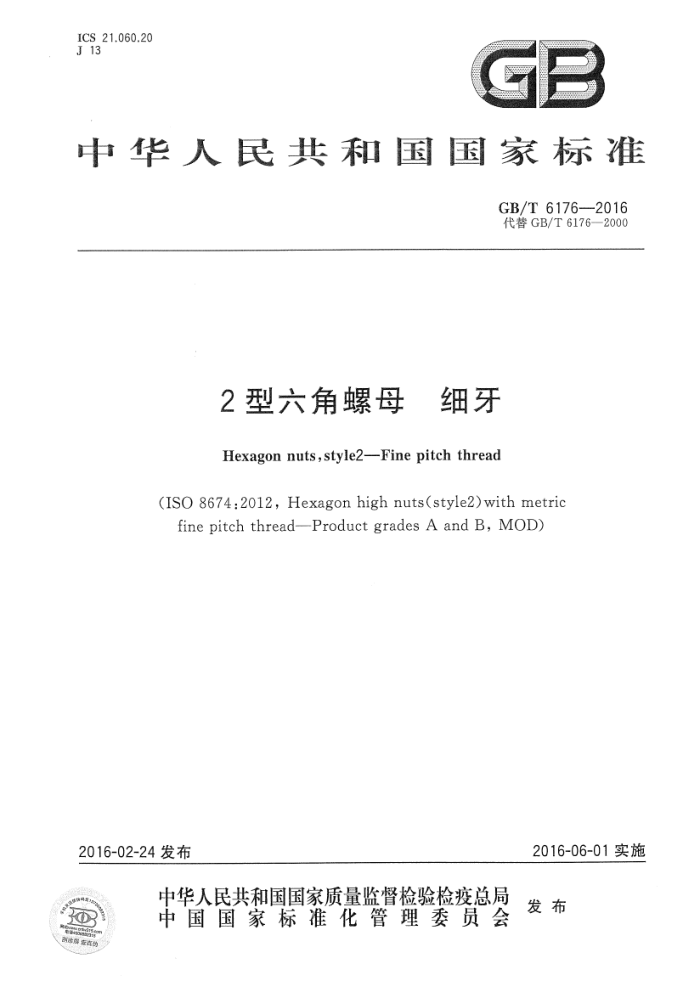

ICS 21.060.20 J 13
GE
中华人民共和国国家标准
GB/T6176-2016 代替GB/T6176—2000
2型六角螺母 细牙 Hexagon nuts,style2-Fine pitch thread
(ISO 8674:2012, Hexagon high nuts(style2)with metric
fine pitch threadProduct grades A and B,MOD)
2016-06-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共 和 国
国家标准 2型六角螺母 细牙 GB/T6176—2016
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)68533533发行中心：(010)51780238
读者服务部：（010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
+
开本880×12301/16 印张0.5 字数7千字 2016年5月第一版 2016年5月第一次印刷
*
书号：155066·1-53374 定价14.00元
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：(010)68510107 GB/T6176—2016
前言
GB/T6176是“六角螺母（部分）”系列国家标准之一，该系列包括：
GB/T411型六角螺母C级； GB/T6170 1型六角螺母； -GB/T61711型六角螺母细牙； -GB/T6172.1六角薄螺母； GB/T6173 六角薄螺母细牙； GB/T 6174 六角薄螺母无倒角； GB/T 6175 2型六角螺母； GB/T6176 2型六角螺母细牙； GB/T6177.1 2型六角法兰面螺母； GB/T6177.22型六角法兰面螺母细牙。
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T6176—2000《2型六角螺母细牙》，与GB/T6176—2000相比，主要技术变化
如下：
删除"如需其他技术要求，..GB/T3098.10和GB/T3103.1)中选择。”（2000年版第1章）；引用螺纹标准统一为GB/T193、GB/T9145（第2章）；一对螺母机械性能增加：QT—率火并回火（表3）；删除钢螺母表面氧化，增加：不经处理（表3）；标记中表面处理仅允许省略：表面不经处理，替代表面氧化（5.2）。 本标准使用重新起草法修改采用ISO8674：2012《六角高螺母（2型）米制细牙螺纹产品等级A
和B级》英文版）。
本标准与ISO8674：2012的技术性差异及其原因如下：
删除ISO8674规定：“如需其他技术要求，.ISO4759-1中选择”（第1章），不属于本标准规定的内容：在规范性引用文件中，用我国标准代替国际标准（第2章），增加引用GB/T90.2（表3）、 GB/T193（表3）、GB/T9145（表3)和GB/T1237(5.1)，删除对ISO724、ISO965-1、ISO8839 的引用，以符合我国紧固件基础标准；为贯彻基础标准，对螺母机械性能增加：QT一一淬火并回火（表3）；增加包装技术要求（表3），以符合我国紧固件基础标准；一修改标记示例为简化标记示例（5.2），以符合GB/T1237的规定。 本标准还做了下列编辑性修改：
修改标准名称；一删除ISO8674的参考文献。 本标准由中国机械工业联合会提出。 本标准由全国紧固件标准化技术委员会（SAC/TC85)归口。 本标准负责起草单位：中机生产力促进中心。 本标准参加起草单位：海盐宇星螺帽有限责任公司。 本标准由全国紧固件标准化技术委员会秘书处负责解释。
I GB/T 6176-2016
本标准所代替标准的历次版本发布情况为：
GB/T55—1958,GB/T55—1966,GB/T55-1976; GB/T6176—1986,GB/T6176—2000。 GB/T 6176—2016
2型六角螺母 细牙
1范围
本标准规定了细牙2型六角螺母的型式尺寸、技术条件和标记。 本标准适用于螺纹公称直径D=8mm36mm、性能等级为8级、10级和12级、产品等级为A级
和B级、细牙螺纹的2型六角螺母。A级用于D16mm的螺母；B级用于D>16mm的螺母。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 90.1 紧固件 验收检查(GB/T90.1—2002,ISO3269：2000,IDT) GB/T 90.2 紧固件标志与包装 GB/T 193 普通螺纹 直径与螺距系列（GB/T193-2003.ISO261：1998，MOD） GB/T1237 紧固件标记方法（GB/T1237—2000，gyISO.8991:1986） GB/T3098.2 紧固件机械性能螺母（GB/T3098.22015，ISO898-22012，MOD） GB/T 3103. 紧固件公差螺栓、螺钉螺柱和螺母（GB/T.310312002，idtISO4759-1：2000) GB/T 5267. 紧固件电镀层（GB/T5267—2002.ISO4042：1999弄IDT) GB/T 5267.2 紧固件 ：非电解锌片涂层（GB/T52672-2002-ISO106832000，IDT GB/T 5276 紧固件螺栓、螺钉、螺柱及螺母度代号和标注（GB/T5276-2015，ISO225：
2010,MOD)
GB/T 5779.2 紧固件表面缺陷螺母（GB/T5779.2-2000.idtISO6157-2：1995） GB/T9145普通螺纹中等精度、优选系列的极限尺寸（GB/T9145—2003，IS965-2:1998，
MOD)
GB/T16938 紧固件螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938 2008,ISO8992: 2005,IDT)
3尺寸
螺母的型式尺寸见图1、表1和表2。 尺寸代号和标注应符合GB/T5276。
1 GB/T6176—2016
要求垫圈面型式时，应在订单中注明； B=15°~30° 8-90°~120°
图1
单位为毫米
表1 优选螺纹规格
螺纹规格(D×P) M8X1 M10X1 M12×1.5 M16X1.5 M20×1.5 M24X2 M30X2 M36×3
0.80 0.80
0.80 0.20
0.60 0.15
0.80 0.20 0.20 0.20
0.80 0.20
0.60 0.15 8.75 8.00 11.63 14.38 7.50 9.30 12.00 16.40 20.30 23.90 28.60 34.70
0.60 0.15 10.80 13.00 17.30 21.60 25.90 32.40 38.90 10.00 12.00 16.00 20.00 24.00 30.00 36.00
max min max min min min max min min
d.
16.63 22.49 27.70 33.25 42.75 20.03 26.75 32.95 39,55 50.85 60.79
51.11
14.63 17.77
dw e
7m
33.10 26.48
15.70 19.00 22.60 27.30
11.57 9.26 12.56 15.20 18.08 21.84
7.14 5.71
8.94 7.15
mw
公称=max 13.00 16.00 18.00 24.00 30.00 36.00 46.00 55.00
5
12.73 15.73 17.73 23.67 29.16 35.00 45.00 53.80
min
表2 非优选螺纹规格
单位为毫米
螺纹规格(DXP) M10X1.25M12X1.25 M14X1.5 M18×1.5 M20X2 M22X1.5 M27X2 M33X2
0.80 0.20 35.60 33.00 46.55 55.37
0.80 0.20
0.80 0.20
0.80 0.20 19.50 18.00 20.00 22.00 27.00
0.80 0.20 21.60 23.70 29.10
0.60 0.15 10.80 13.00
0.60 0.15
0.60 0.15 15.10
max min max min min min
2
d.
12.00 14.00
10.00 14.63 16.63 17.77 20.03 23.36 29.56 32.95 37.29 45.20
27.70 31.35 38.00
24.85
19.64
dw e 2 GB/T6176—2016
表2(续)
单位为毫米
螺纹规格(DXP) M10X1.25 M12×1.25 M14X1.5 M18X1.5 M20X2 M22X1.5 M27×2 M33X2
9.30 12.00 14.10 17.60 20.30 21.80 26.70 32.50 8.94 11.57 13.40 16.90 19.00 20.50 25.40 30.90 7.15 9.26 10.72 13.52 15.20 16.40 20.32 24.72
max min min
m mw
公称=max 16.00 18.00 21.00 27.00 30.00 34.00 41.00 50.00 min
15.73 17.73 20.67 26.16 29.16 33.00 40.00 49.00
技术条件和引用标准
D
技术条件和引用标准见表3。
表3 技术条件和引用标准
材料通用技术条件
钢 GB/T 16938
6H
公差标准等级标准产品等级标准
螺纹
GB/T 193,GB/T 9145
8mm≤D≤16mm:8.10(QT)、12(QT)
16mm 机械性能
GB/T 3098.2
D≤16mm:A;D>16mm:B
公差
GB/T 3103.1 GB/T 5779.2
表面缺陷
不经处理；电镀技术要求按GB/T5267.1；非电解锌片涂层技术要求按GB/T5267.2；如需其他技术要求或表面处理，应由供需协议
表面处理
验收及包装
GB/T 90.1,GB/T 90.2
QT- 萍火并回火。
-
5 标记
5.1 标记方法
标记方法按GB/T1237规定。
