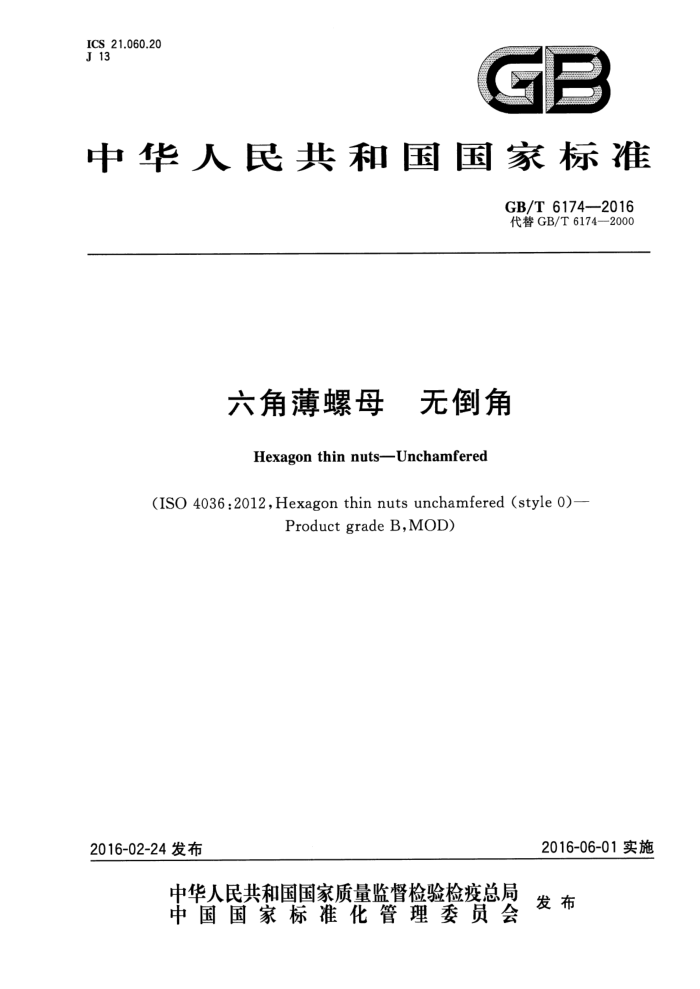

ICS 21.060.20 J 13
C E
中华人民共和国国家标准
GB/T6174—2016 代替GB/T6174—2000
六角薄螺母 无倒角 Hexagon thin nutsUnchamfered
(ISO 4036:2012,Hexagon thin nuts unchamfered (style 0)-
ProductgradeB,MOD)
2016-06-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 6174—2016
前言
GB/T6174是“六角螺母（部分）”系列国家标准之一，该系列包括：
GB/T411型六角螺母C级； GB/T61701型六角螺母； GB/T61711型六角螺母细牙； GB/T6172.1六角薄螺母； GB/T6173六角薄螺母细牙； GB/T6174六角薄螺母无倒角； GB/T61752型六角螺母； GB/T61762型六角螺母细牙； GB/T6177.12型六角法兰面螺母； -GB/T6177.22型六角法兰面螺母细牙。
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T6174一2000《六角薄螺母无倒角》，与GB/T6174一2000相比，主要技术变化
如下：
删除“如需其他技术要求，....GB/T196和GB/T3103.1)中选择。”（2000年版第1章）；引用螺纹标准统一为GB/T193、GB/T9145（第2章）。
本标准使用重新起草法修改采用ISO4036：2012《六角无倒角薄螺母（0型） 产品等级B级》 （英文版）。
本标准与ISO4036：2012的技术性差异及其原因如下：
删除ISO4036规定：“如需其他技术要求，.ISO4759-1中选择”（第1章），与本标准内容关联度低；在引用文件中，用我国标准代替国际标准（第2章），增加引用GB/T90.2（表2）、GB/T193 （表2）、GB/T9145（表2)和GB/T1237(5.1），删除对ISO724、ISO965-1的引用，以符合我国紧固件基础标准；增加包装技术要求（表2），以符合我国紧固件基础标准；修改标记示例为简化标记示例（5.2），以符合GB/T1237的规定。
本标准还做了下列编辑性修改：
修改标准名称；一删除ISO4036的参考文献。
本标准由中国机械工业联合会提出。 本标准由全国紧固件标准化技术委员会（SAC/TC85)归口。 本标准负责起草单位：中机生产力促进中心。 本标准参加起草单位：机械工业通用零部件产品质量监督检测中心、宁波中机机械零部件检测有限
公司。
本标准由全国紧固件标准化技术委员会秘书处负责解释。 本标准所代替标准的历次发布情况为：
I VWW. xue t ut u. cof
GB/T 6174—2016
GB/T53—1958、GB/T53—1966GB/T53—1976; GB/T54—1958,GB/T54—1966,GB/T54—1976;
—GB/T6174—1986,GB/T6174—2000。
I NA- XUEEULU, C
GB/T 6174—2016
六角薄螺母 ：无倒角
1范围
本标准规定了无倒角六角薄螺母的型式尺寸、技术条件和标记。 本标准适用于螺纹规格为M1.6～M10、钢螺母硬度大于或等于110HV30、有色金属材料符
合GB/T3098.10、产品等级为B级、无倒角的六角薄螺母。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T90.1 紧固件验收检查（GB/T90.1—2002，ISO3269：2000，IDT) GB/T90.2 紧固件标志与包装 GB/T 193 普通螺纹直径与螺距系列(GB/T1932003，ISO261：1998，MOD) GB/T1237 紧固件标记方法（GB/T1237—2000，eqvISO8991：1986) GB/T3098.10 紧固件机械性能有色金属制造的螺栓、螺钉、螺柱和螺母（GB/T3098.10一1993，
eqv,ISO8839:1986)
GB/T3103.1 紧固件公差螺栓、螺钉、螺柱和螺母（GB/T3103.12002,idtISO4759-1：2000) GB/T5267.1 紧固件电镀层（GB/T5267.1—2002，ISO4042：1999，IDT) GB/T 5267.2 紧固件非电解锌片涂层（GB/T5267.2—2002，ISO10683：2000，IDT) GB/T5276 紧固件！ 螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276—2015，ISO225：
2010,MOD)
GB/T5779.2 紧固件表面缺陷螺母（GB/T5779.2—2000，idtISO6157-2：1995） GB/T 9145 普通螺纹 中等精度、优选系列的极限尺寸（GB/T9145—2003，ISO965-2：1998，
MOD)
GB/T16938 紧固件 螺栓、螺钉、螺柱和螺母 通用技术条件（GB/T16938—2008，ISO8992： 2005,IDT)
3尺寸
螺母的型式尺寸见图1和表1。 尺寸代号和标注应符合GB/T5276。
> www. xuetutu. cofl
GB/T6174—2016
图1
表 1 优选螺纹规格
单位为毫米
M1.6 M2 M2.5 M3 (M3.5)* M4 M5 M6 M8 M10 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1.25 1.5
螺纹规格D
pb e
min 3.28 4,18 5.31 5.88 6.44 7.50 8.63 10.89 14.20 17.59 max 1.00 1.20 1.60 1.80 2.00 2.20 2.70 3.20 4.00 5.00 min 0.75 0.95 1.35 1.55 1.75 1.95 2.45 2.90 3.70 4.70
m
公称=max 3.20 4.00 5.00 5.50 6.00 7.00 8.00 10.00 13.00 16.00
min 2.90 3.70 4.70 5.20 5.70 6.64 7.64 9.64 12.57 15.57
尽可能不采用括号内的规格。 P. 螺距。
D
技术条件和引用标准
4
技术条件和引用标准见表2。
表 2 技术条件和引用标准
材料通用技术条件螺纹
钢
有色金属
GB/T 16938
公差标准
6H
GB/T 193,GB/T 9145
材料符合 GB/T 3098.10
机械性能
硬度≥110HV30
产品等级标准
B级 GB/T 3103.1
公差
表面缺陷
GB/T 5779.2
2 www. xuet utu. con
GB/T 6174—2016
表2(续)
材料
钢
有色金属
不经处理；电镀技术要求按GB/T5267.1；非电解锌片涂层技术要求按GB/T5267.2
简单处理；电镀技术要求按GB/T5267.1
表面处理
如需其他技术要求或表面处理，应由供需协议
验收及包装
GB/T 90.1,GB/T 90.2
标记 5.1 标记方法
5
标记方法按GB/T1237规定。 5.2 标记示例
螺纹规格为M12、钢螺母硬度大于或等于110HV30、表面不经处理、产品等级为B级的无倒角六角薄螺母的标记：
螺母 GB/T 6174 M12 FNA- UELLU.
