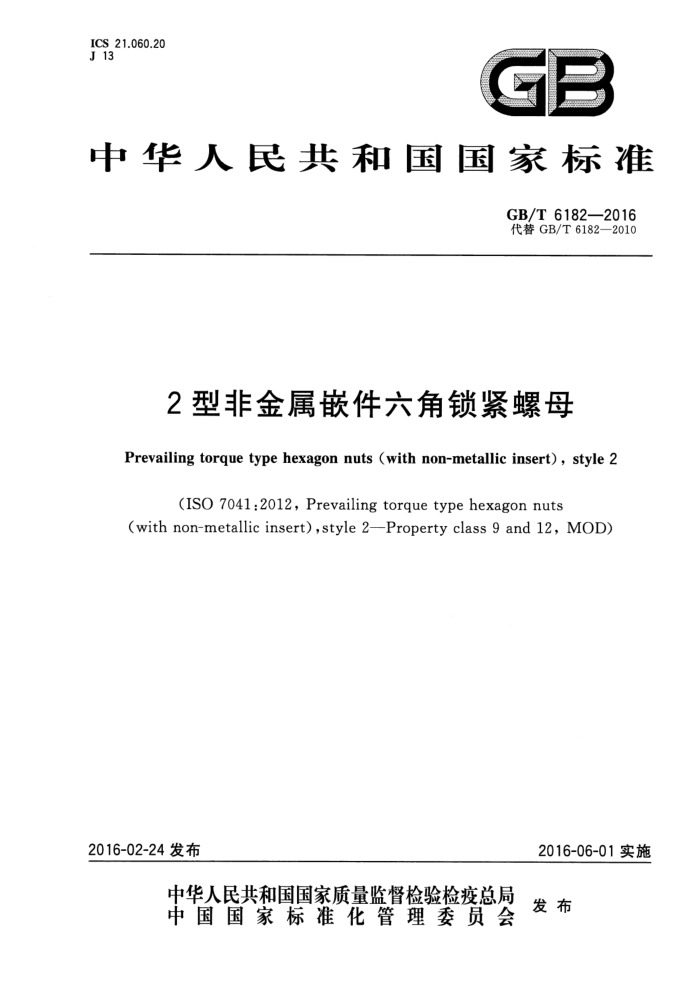

ICS 21.060.20 J 13
中华人民共和国国家标准
GB/T6182—2016 代替GB/T6182—2010
2型非金属嵌件六角锁紧螺母
Prevailing torque type hexagon nuts (with non-metallic insert), style 2
(ISO 704l:2012, Prevailing torque type hexagon nuts
(with non-metallic insert),style 2-Property class 9 and 12, MOD)
2016-02-24发布
2016-06-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 6182—2016
前 言
GB/T6182是“六角锁紧螺母”系列国家标准之一，该系列包括：
GB/T889.11型非金属嵌件六角锁紧螺母； -GB/T889.21型非金属嵌件六角锁紧螺母细牙； GB/T6172.2非金属嵌件六角锁紧薄螺母； -GB/T61822型非金属嵌件六角锁紧螺母； GB/T6183.12型非金属嵌件六角法兰面锁紧螺母； GB/T6183.22型非金属嵌件六角法兰面锁紧螺母细牙； -GB/T61841型全金属六角锁紧螺母； GB/T6185.12型全金属六角锁紧螺母； GB/T6185.22型全金属六角锁紧螺母细牙； -GB/T6187.12型全金属六角法兰面锁紧螺母； GB/T6187.22型全金属六角法兰面锁紧螺母 细牙。
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T6182—2010《2型非金属嵌件六角锁紧螺母》，与GB/T6182—2010相比，主要
技术变化如下：
删除"如需其他技术要求，..如GB/T3098.9和GB/T3103.1）中选择。”（2000年版第1 章); 引用螺纹标准统一为GB/T193、GB/T9145（第2章）；机械性能等级修改为：10(QT)、12(QT)（表2)；机械性能增加：QT-—淬火并回火（表2)；在机械性能标准中增加引用GB/T3098.2（表2)； -增加表面不经处理，删除氧化处理（表2）。
本标准使用重新起草法修改采用ISO7041：2012《2型有效力矩型六角螺母（非金属嵌件） 性能等级9级和12级》（英文版）。
本标准与ISO7041：2012的技术性差异及其原因如下：
-删除ISO7041规定“如需其他技术要求，..ISO2320和ISO4759-1中选择。”（第1章），不属于本标准规定的内容；在引用文件中，用我国标准代替国际标准（第2章），增加引用GB/T6175（第1章）、 GB/T90.2（表2)和GB/T1237(5.1)，删除对ISO724的引用，以符合我国紧固件基础标准；根据我国实践推荐采用尼龙66（表2）；机械性能等级修改为：10（QT)、12(QT)（表2)，完善技术条件；为贯彻基础标准，机械性能增加：QT—淬火并回火（表2)；增加包装技术要求（表2），以符合我国紧固件基础标准；修改标记示例为简化标记示例（5.2），以符合GB/T1237的规定。
本标准还做了以下编辑性修改：
修改标准名称；删除ISO7041的参考文献目录。
本标准由中国机械工业联合会提出。
I GB/T 6182—2016
本标准由全国紧固件标准化技术委员会(SAC/TC85)归口。 本标准负责起草单位：中机生产力促进中心。 本标准参加起草单位：舟山市正源标准件有限公司、机械工业通用零部件产品质量监督检测中心、
宁波中机机械零部件检测有限公司。
本标准由全国紧固件标准化技术委员会秘书处负责解释。 本标准所代替标准的历次版本发布情况为：
GB/T6182—1986,GB/T6182—2000,GB/T6182—2010。
Ⅱ GB/T 6182—2016
2型非金属嵌件六角锁紧螺母
1范围
本标准规定了2型非金属嵌件六角锁紧螺母的型式尺寸、技术条件和标记。 本标准适用于螺纹规格为M5～M36、性能等级为10级和12级、产品等级为A级和B级的2型非
金属嵌件六角锁紧螺母。A级用于D≤16mm；B级用于D>16mm的螺母。
注；这种螺母相当于GB/T6175加上有效力矩部分。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T90.1紧固件验收检查（GB/T90.1-2002，ISO3269:2000，IDT） GB/T90.2紧固件标志与包装 GB/T193普通螺纹直径与螺距系列（GB/T193—2003，ISO261：1998，MOD） GB/T1237紧固件标记方法（GB/T1237—2000，eqvISO8991：1986） GB/T 3098.2 紧固件机械性能螺母（GB/T3098.2-2015，ISO898-2：2009，MOD） GB/T 3098.9 紧固件机械性能有效力矩型钢六角锁紧螺母（GB/T3098.92010，ISO2320：
2008,IDT)
GB/T 3103.1 紧固件公差螺栓、螺钉和螺母（GB/T3103.12002，idtISO4759-1：2000) GB/T 5267.1 紧固件电镀层（GB/T5267.1—2002，ISO4042：1999，，IDT) GB/T 5267.2 紧固件非电解锌片涂层（GB/T5267.2—2002，ISO10683：2000，IDT） GB/T5276 紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276一2015，ISO225：
2010,MOD)
GB/T5779.2 紧固件表面缺陷螺母（GB/T5779.2—2000，idtISO6157-2：1995） GB/T6175 2型六角螺母（GB/T6175—2016，ISO4033：2012，MOD) GB/T 9145 普通螺纹中等精度、优选系列的极限尺寸（GB/T9145一2003，ISO965-2：1998，
MOD)
GB/T 16938 紧固件螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938—2008，ISO8992： 2005,IDT)
3尺寸
螺母的型式尺寸见图1和表1。 尺寸代号和标注应符合GB/T5276。
1 GB/T6182—2016
有效力矩部分，形状由制造者任选； β=15°~30°; ?=90°~120°
图1
表1尺寸
单位为毫米
螺纹规格
M5 M6 M8 M10 M12 (M14)* M16 M20 M24 M30 M36
D
3.5
pb
1.25 1,5 1.75
2
2.5
0.8
2
3
4
1
max, 5.75 6.75 8.75 10.80 13.00 15.10 17.30 21.60 25.90 32.40 38.90 min. 5.00 6.00 8.00 10.00 12.00 14.00 16.00 20.00 24.00 30.00 36.00
d.
dw min. 6.88 8.88 11.63 14.63 16.63 19.64 22.49 27.70 33.25 42.75 51.11
min. 8.79 11.05 14.38 17.77 20.03 23.36 26.75 32.95 39.55 50.85 60.79 max. 7.20 8.50 10.20 12.80 16.10 18.30 20.70 25.10 29.50 35.60 42.60 min. 6.62 7.92 9.50 12.10 15.40 17.00 19.40 23.00 27.40 33.10 40.10
ma min. 4.80 5.40 7.14 8.94 11.57 13.40 15.70 19.00 22.60 27.30 33.10 mwd min, 3.84 4.32 5.71 7.15 9.26 10.70 12.60 15.20 18.10 21.80 26.50
max. 8.00 10.00 13.00 16.00 18.00 21.00 24.00 30.00 36.00 46.00 55.00 min. 7.78 9.78 12.73 15.73 17.73 20.67 23.67 29.16 35.00 45.00 53.80
尽可能不采用括号内的规格。
一螺距。 最小螺纹高度。 最小拧高度。
P.
技术条件和引用标准
4
技术条件和引用标准见表2。
2 GB/T6182—2016
表2 技术条件和引用标准
螺母体嵌件
钢推荐采用尼龙66 GB/T 16938
材料
通用技术条件
公差标准等级标准产品等级标准
6H
螺纹
GB/T 193,GB/T 9145 10(QT)、12(QT) GB/T 3098.2,GB/T 3098.9
机械性能
D≤16mm：A级;D>16mm：B级
公差
GB/T 3103.1
不经处理；电镀技术要求按GB/T5267.1；非电解锌片涂层技术要求按GB/T5267.2；如需其他技术要求或表面处理，应由供需协议
表面处理
表面缺陷验收及包装
GB/T 5779.2 GB/T 90.1,GB/T 90.2
注： QT- —淬火并回火。
5 标记 5.1 标记方法
标记方法按GB/T1237规定。 5.2 标记示例
螺纹规格为M12、性能等级为10级、表面不经处理、产品等级为A级的2型非金属嵌件六角锁紧螺母的标记：
螺母 GB/T6182 M12 中华人民共和国
