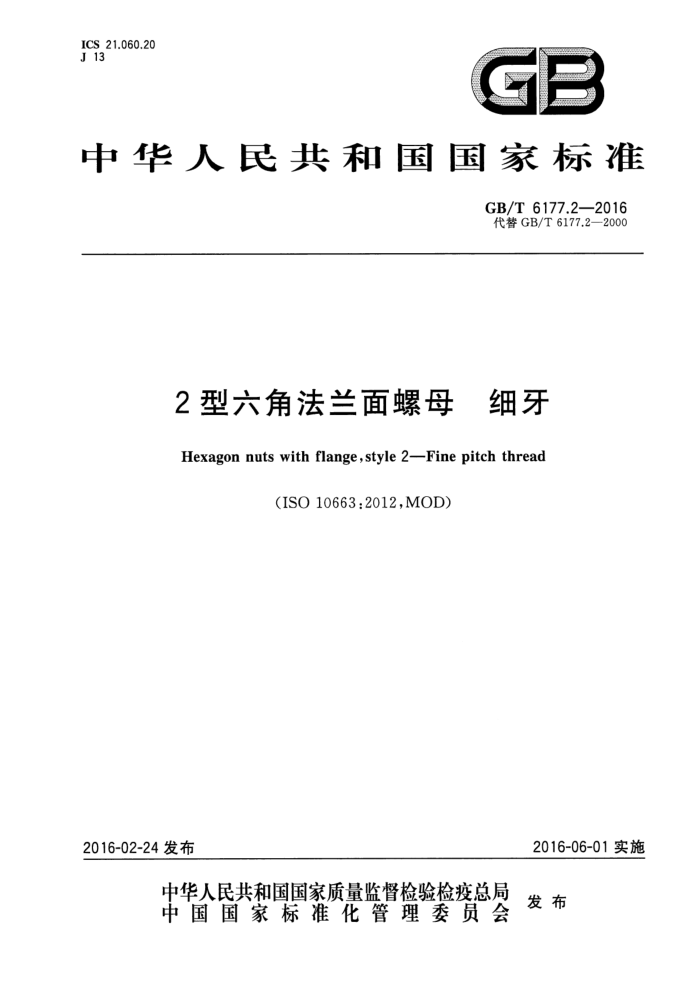

ICS 21.060.20 J 13
GB
中华人民共和国国家标准
GB/T6177.22016 代替GB/T6177.2—2000
2型六角法兰面螺母 细牙 Hexagon nuts with flange,style 2-Fine pitch thread
(ISO 10663:2012,MOD)
2016-02-24发布
2016-06-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T6177.2—2016
前言
GB/T6177的本部分是“六角螺母（部分）”系列国家标准之一，该系列包括：
GB/T411型六角螺母C级； GB/T61701型六角螺母； GB/T61711型六角螺母细牙； GB/T6172.1六角薄螺母； GB/T6173六角薄螺母细牙； GB/T6174六角薄螺母无倒角； GB/T61752型六角螺母； GB/T61762型六角螺母细牙； GB/T6177.12型六角法兰面螺母； GB/T6177.22型六角法兰面螺母细牙。
本部分是GB/T6177的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T6177.2一2000《六角法兰面螺母细牙》，与GB/T6177.2一2000相比，主要技术
变化如下：
修改了标准名称；删除"如需其他技术要求，..**GB/T3098.4和GB/T3103.1)中选择。”（2000年版第1章）；引用螺纹标准统一为GB/T193、GB/T9145（第2章）；钢螺母机械性能等级修改为：8、10（QT)、12（QT)（表2）；钢螺母机械性能增加：QT—淬火并回火（表2）；增加钢螺母表面不经处理，删除氧化处理（表2)；增加钢螺母非电解锌片涂层技术要求按GB/T5267.2（表2)；增加不锈钢螺母钝化处理技术要求按GB/T5267.4（表2）；标记中表面处理仅允许省略：表面不经处理，替代表面氧化（5.2）。
本部分使用重新起草法修改采用ISO10663：2012《2型六角法兰面螺母细牙螺纹》英文版）。 本部分与ISO10663：2012的技术性差异及其原因如下：
删除ISO10663规定：“如需其他技术要求，.ISO2320和ISO4759-1中选择。”（第1章），不属于本标准规定的内容；在规范性引用文件中，用我国标准代替国际标准（第2章），增加引用GB/T90.2（表2）、 GB/T5267.4（表2)和GB/T1237（5.1），删除对ISO724的引用，以符合我国紧固件基础标准；钢螺母机械性能等级修改为：8、10(QT）、12(QT)（表2），以完善技术条件；为贯彻基础标准，钢螺母机械性能增加：QT一一淬火并回火（表2)；增加不锈钢螺母钝化处理的技术要求（表2），扩大产品的使用范围；增加包装技术要求（表2），以符合我国紧固件基础标准；修改标记示例为简化标记示例（5.2），以符合GB/T1237的规定。
本部分由中国机械工业联合会提出。 本部分由全国紧固件标准化技术委员会（SAC/TC85)归口。
I GB/T 6177.2—2016
本部分负责起草单位：中机生产力促进中心。 本部分参加起草单位：绍兴山耐高压紧固件有限公司本部分由全国紧固件标准化技术委员会秘书处负责解释。 本部分所代替标准的历次版本发布情况为：
GB/T6177—1986; —GB/T6177.2—2000。
I GB/T6177.2—2016
2型六角法兰面螺母细牙
1范围
GB/T6177的本部分规定了细牙2型六角法兰面螺母的型式尺寸、技术条件和标记。 本部分适用于螺纹公称直径D=8mm20mm、细牙螺纹、性能等级为8、10、12级和A2-70、产品
等级为A和B级的2型六角法兰面螺母。A级用于D≤16mm；B级用于D>16mm的螺母。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T90.1紧固件验收检查(GB/T90.1—2002，ISO3269:2000，IDT) GB/T 90.2 紧固件标志与包装 GB/T193 3普通螺纹直径与螺距系列（GB/T193—2003，ISO261：1998，，MOD) GB/T1237 紧固件标记方法（GB/T1237—2000，eqvISO8991：1986) GB/T3098.2 紧固件机械性能螺母（GB/T3098.2—2015，ISO898-2：2012，MOD） GB/T3098.15 紧固件机械性能不锈钢螺母（GB/T3098.15—2014，ISO3506-2:2009，MOD） GB/T3103.1 紧固件公差螺栓、螺钉和螺母（GB/T3103.1-2002，idtISO4759-1：2000） GB/T5267.1 紧固件电镀层（GB/T5267.1—2002，ISO4042：1999，IDT） GB/T 5267.2 紧固件非电解锌片涂层（GB/T5267.2—2002，ISO10683：2000，Fasteners
Non-electrolytically applied zinc flake coatings,IDT)
GB/T5267.4 紧固件表面处理耐腐蚀不锈钢钝化处理（GB/T5267.4—2009，ISO16048：2003， IDT)
GB/T5276 紧固件 螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276一2015，ISO225： 2010,MOD)
GB/T 5779.2 紧固件表面缺陷 螺母(GB/T5779.2—2000,idtISO6157-2：1995) GB/T 9145 普通螺纹中等精度、优选系列的极限尺寸（GB/T9145一2003，ISO965-2：1998，
MOD)
GB/T16938 紧固件螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938一2008，ISO8992： 2005,IDT)
3尺寸
螺母的型式尺寸见图1和表1。 尺寸代号和标注应符合GB/T5276。
-I GB/T6177.2—2016
0. 75°±0. 75°
5
mw是扳拧高度，见表1注； b?=90~120° β=15°~30°; d8=15~25° “c在dmin处测量； ↑棱边形状由制造者任选。
图 1
表1尺寸
单位为毫米
螺纹规格 (DXP*)
M10X1.25 (M10X1)b (M12X1.5)
M12X1.25
M8X1 1.2 8.75 8.00 17.9 15.8 14.38 8.00 7.64
M20×1.5
(M14X1.5)b M16X1.5
1.5 10.80 10.00 21.8 19.6 16.64 10.00 9.64
1.8 13.00 12.00 26.0 23.8 20.03 12.00 11.57
min max min max
2.1 15.10 14.00 29.9 27.6 23.36 14.00 13.30
2.4 17.30 16.00 34.5 31.9 26.75 16.00 15.30
3.0 21.60 20.00 42.8 39.9 32.95 20.00 18.70
C
d.
d dw min
min max min
e
m
2 GB/T 6177.2—2016
5.2 标记示例
螺纹规格为M12×1.25、细牙螺纹、性能等级为10级、表面不经处理、产品等级为A级的2型六角法兰面螺母的标记：
螺母 GB/T 6177.2 M12X1.25
4 GB/T 6177.2—2016
附录A （规范性附录）
六角和法兰的检验
A.1推荐的六角部分检验方法
推荐的六角部分检验方法见图A.1和表A.1。 为确定六角高度、扳拧高度、圆角和对边宽度是否符合要求，应使用A和B两个光滑环规测量头
部。量规A应套入六角部分并置于法兰上。量规B放在与螺母轴心线垂直的顶面上。两个量规不应接触。
A.2 2推荐的法兰厚度检验方法
推荐的法兰厚度检验方法见图A.1和表A.1。 量规C是一个塞尺或环规。它用于检验量规与六角部分接合处的法兰厚度是否等于或大于规定
值。当螺母置于平板上，量规C应能塞人量规A下，并不应有接触。
Wi
W. We
说明： 1 量规A； 2—量规B; 3——量规C。 注：W.mi=e班险；
-
Wmx=emia0.01mm; T.maxmwmin o
图A.1
