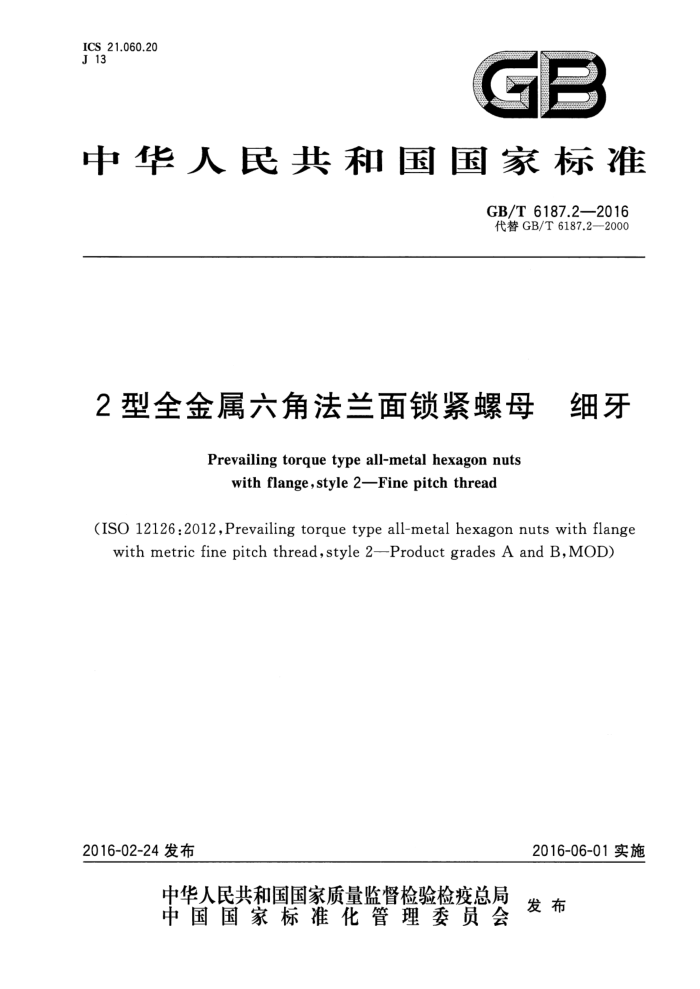

中华人民共和国国家标准
GB/T6187.2—2016 代替GB/T6187.2—2000
2型全金属六角法兰面锁紧螺母 细牙
Prevailing torque type all-metal hexagon nuts
with flange,style 2Fine pitch thread
(ISO 12126:2012,Prevailing torque type all-metal hexagon nuts with flange
withmetricfinepitchthread,style2-ProductgradesAandB,MOD)
2016-06-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T6187.2—2016
前言
GB/T6187的本部分是“六角锁紧螺母”系列国家标准之一，该系列包括：
GB/T889.11型非金属嵌件六角锁紧螺母； GB/T889.21型非金属嵌件六角锁紧螺母细牙； GB/T 6172.2 非金属嵌件六角锁紧薄螺母； GB/T61822型非金属嵌件六角锁紧螺母； GB/T6183.12型非金属嵌件六角法兰面锁紧螺母； GB/T6183.2 ：2型非金属嵌件六角法兰面锁紧螺母 细牙： -GB/T61841型全金属六角锁紧螺母； GB/T6185.12型全金属六角锁紧螺母； GB/T6185.2 22型全金属六角锁紧螺母细牙； GB/T6187.12型全金属六角法兰面锁紧螺母； GB/T 6187.2 2型全金属六角法兰面锁紧螺母细牙。
本部分是GB/T6187的第2部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替GB/T6187.2一2000《全金属六角法兰面锁紧螺母 细牙》，与GB/T6187.2一2000相
比，主要技术变化如下：
一修改标准名称；删除"如需其他技术要求，*...GB/T3098.9和GB/T3103.1)中选择。”（2000年版第1章）；引用螺纹标准统一为GB/T193、GB/T9145（第2章）；机械性能等级修改为：8mm≤D≤16mm：6、8、10（QT）；16mm 本部分使用重新起草法修改采用ISO12126：2012《2型有效力矩型全金属六角法兰面螺母米制细牙螺纹产品等级A和B级》（英文版）。
本部分与ISO12126：2012的技术性差异及其原因如下：
删除ISO12126规定：“如需其他技术要求，...·ISO2320、ISO4759-1中选择。”（第1章），不属于本部分规定的内容；在规范性引用文件中，用我国标准代替国际标准（第2章），增加引用GB/T6177.2（第1章）、 GB/T90.2（表2)和GB/T1237（5.1），删除对ISO724的引用，以符合我国紧固件基础标准；机械性能等级修改为：8mm≤D≤16mm：6、8、10（QT）；16mm 本部分还做了下列编辑性修改：
I GB/T 6187.2—2016
修改标准名称。
本部分由中国机械工业联合会提出本部分由全国紧固件标准化技术委员会（SAC/TC85)归口。 本部分负责起草单位：中机生产力促进中心。 本部分参加起草单位：东风商用车有限公司东风商用车技术中心。 本部分由全国紧固件标准化技术委员会秘书处负责解释。 本部分所代替标准的历次版本发布情况为：
GB/T6187.2—2000。
I GB/T 6187.2—2016
2型全金属六角法兰面锁紧螺母 3 细牙
1范围
GB/T6187的本部分规定了细牙2型全金属六角法兰面锁紧螺母的型式尺寸、技术条件和标记。 本部分适用于螺纹公称直径D=8mm20mm、细牙螺纹、性能等级为6级、8级和10级、产品等
级为A级和B级的2型全金属六角法兰面锁紧螺母。A级用于D≤16mm;B级用于D>16mm的螺母。
注：这种螺母相当于GB/T6177.2加上有效力矩部分。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单)适用于本文件。
GB/T90.1紧固件验收检查（GB/T90.1—2002,idtISO3269：2000) GB/T 90.2 紧固件标志与包装 GB/T 193 3普通螺纹直径与螺距系列（GB/T193一2003ISO261：1998，MOD） GB/T1237 紧固件标记方法（GB/T1237—2000，eqvISO8991：1986) GB/T3098.2 紧固件机械性能螺母（GB/T3098.2一2015，ISO898-2：2012，MOD） GB/T 3098.9 紧固件机械性能有效力矩型钢锁紧螺母（GB/T3098.9—2010，ISO2320：2008，
IDT)
GB/T3103.1 紧固件公差螺栓、螺钉、螺柱和螺母（GB/T3103.1一2002，idtISO4759-1：2000） GB/T 5267.1 紧固件电镀层(GB/T5267.1—2002，ISO4042：1999，IDT) GB/T5267.2 紧固件非电解锌片涂层（GB/T5267.2—2002，ISO10683：2000，IDT) GB/T 5276 紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276一2015，ISO225：
2010,MOD)
GB/T 5779.2 紧固件表面缺陷 螺母（GB/T5779.2—2000,idtISO6157-2：1995） GB/T 6177.2 六角法兰面螺母细牙（GB/T6177.2—2016，ISO10663：2012，MOD） GB/T 9145 普通螺纹中等精度、优选系列的极限尺寸（GB/T9145-2003，ISO965-2：1998，
MOD)
GB/T16938 紧固件螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938一2008，ISO8992： 2005,IDT)
3尺寸
螺母的型式尺寸见图1和表1。 尺寸代号和标注应符合GB/T5276。
1 GB/T 6187.2—2016
X
0.75°±0.75
有效力矩部分形状由制造者自选； b m- 一扳拧高度，见表1注；
-
?=90°~120°; d8=15~25° "c在dwmin处测量；棱边形状由制造者任选。
图1
表1尺寸 M12X1.5
单位为毫米
M10X1
螺纹规格 (DXP*)
(M10X1.25)§ (M12X1.25)§ (M14X1.5)b
M8×1 1.2 8.75 8.00 17.9 15.8 14.38 9.40 8.74
M16X1.5
M20X1.5
2.1 15.10 14.00 29.9 27.6 23.36 15.90 14.80
1.8 13.00 12.00 26.0 23.8 20.03 13.80 12.57
1.5 10.80 10.00 21.8 19.6 16.64 11.40 10.34
2.4 17,30 16.00 34.5 31.9 26.00 18.30 17.20
3.0 21.60 20.00 42.8 39.9 32.95 22.40 20.30
min max min max min min max min
C
d.
de dw e
2 GB/T 6187.2—2016
表1(续) M12X1.5
单位为毫米
螺纹规格 (DXP*) m"
M10X1
M8X1 7.64 4.6 13.00 12.73 0.5
(M10X1.25)b (M12X1.25) (M14X1.5)b M16X1.5 M20×1.5 9.64
11.57 6.8 18.00 17.73 0.7
15.30 8.9 24.00 23.67 1.0
18.70 10.7 30.00 29.16 1.2
min
13.30 7.7 21.00 20.67 0.9
mw min
5.6 15.00 14.73 0.6
max min
rd max 注：如产品通过了附录A的检验，则应视为满足了尺寸e、c和m，的要求。 - 螺距。 尽可能不采用括号内的规格。 "m 最小螺纹高度。 dr适用于棱角和六角面。
技术条件和引用标准
+
技术条件和引用标准见表2。
表2技术条件和引用标准
材料通用技术条件
钢 GB/T 16938
公差标准等级标准产品等级标准
6H
螺纹
GB/T 193,GB/T 9145 8mm≤D≤16mm:6.8,10(QT)
16mm 机械性能
GB/T 3098.2,GB/T 3098.9 D≤16mm;A级;D>16mm;B级
公差
GB/T 3103.1 GB/T 5779.2
表面缺陷
不经处理；电镀技术要求按GB/T5267.1；非电解锌片涂层技术要求按GB/T5267.2；如需其他技术要求或表面处理，应由供需协议
表面处理
验收及包装 QT- 一萍火并回火。
GB/T 90.1,GB/T 90.2
3 GB/T 6187.2—2016
5 标记 5.1 标记方法
标记方法按GB/T1237规定。 5.2 标记示例
螺纹规格为M12X1.5、细牙螺纹、性能等级为8级、表面不经处理、产品等级为A级的2型全金属六角法兰面锁紧螺母的标记：
螺母 GB/T 6187.2 M12X1.5 GB/T 6187.2—2016
附录A （规范性附录）六角和法兰的检验
A.1推荐的六角部分检验方法
推荐的六角部分检验方法见图A.1和表A.1。 为确定六角高度、扳拧高度、圆角和对边宽度是否符合要求，应使用A和B两个光滑环规测量头
部。量规A应套人六角部分并置于法兰上。量规B放在与螺母轴心线垂直的顶面上。两个量规不应接触。
A.2 推荐的法兰厚度检验方法
推荐的法兰厚度检验方法见图A.1和表A.1。 量规C是一个塞尺或环规。它用于检验量规与六角部分接合处的法兰厚度是否等于或大于规定
值。当螺母置于平板上，量规C应能塞入量规A下，并不应有接触。
W,
W W
说明：
量规A； 2——量规B; 3——量规C。 注：W.n=em论；
1.
Wbmx=emin-0.01mm; T, mx= m w min
图A.1
