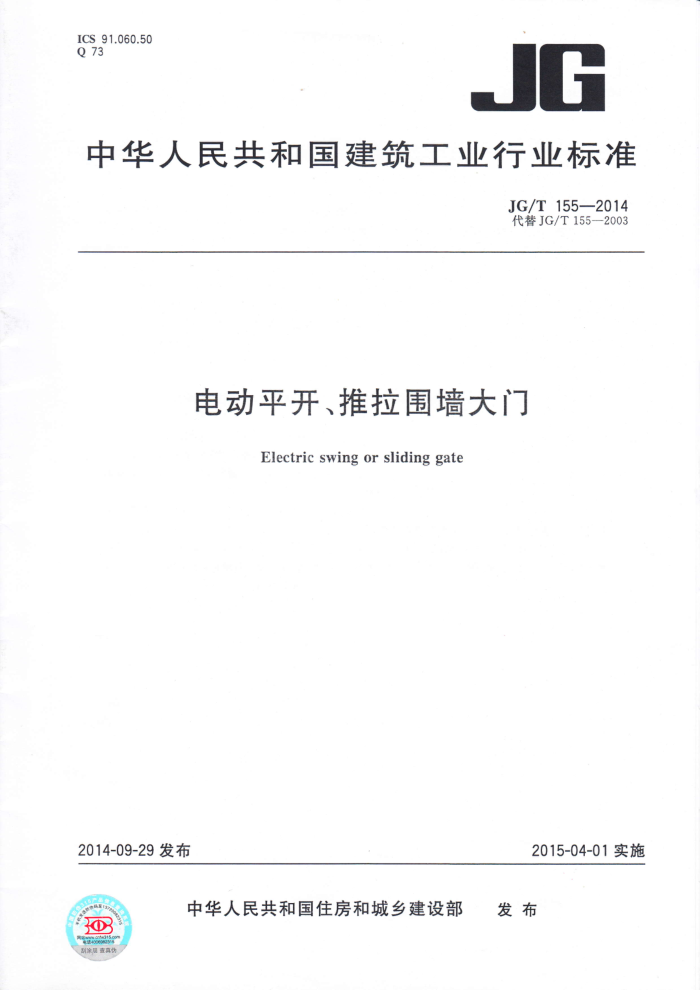

ICS 91.060.50 Q 73
JG
中华人民共和国建筑工业行业标准
JG/T155—2014 代替JG/T155—2003
电动平开、推拉围墙大门
Electric swing or sliding gate
2014-09-29 发布
2015-04-01实施
发布
中华人民共和国住房和城乡建设部
涂屋查真 JG/T155—2014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JG/T155—2003《电动平开、推拉围墙大门》。本标准与JG/T155—2003相比，主要技
术差异如下：
增加了第3章“术语和定义”；删除了原标准第3章中的基本规格表；增加了更详细的产品分类；对材料和材料壁厚作了具体的规定（见5.1.2，5.2）；提高了外壳防护等级（见5.1.3）；修改了“运行速度”的范围（见5.5）；增加了“噪声”的规定（见5.7)；增加了“自锁力”的规定（见5.8）；增加了“遇阻停止”的规定（见5.9）；增加了“抗风能力”的规定（见5.10）；增加了“控制保护”的规定（见5.12)。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起草单位：红门智能科技股份有限公司。 本标准参加起草单位：南京九竹科技实业有限公司、佛山市南海鼎新机电设备科技有限公司、深圳
市金凯达机电设备有限公司、中山市西区禾日电机电器厂、深圳市红软科技开发有限公司。
本标准主要起草人：余家红、谭有斌、魏承榜、肖治富、钟先陆、赵鹏、周峰、霍志文、王献开、袁佳梅。 本标准所代替标准的历次版本发布情况为：
JG/T155—2003。
I JG/T155—2014
电动平开、推拉围墙大门
1范围
本标准规定了电动平开、推拉围墙大门的术语和定义、产品分类、要求、试验方法、检验规则、标志、 包装、贮存、运输。
本标准适用于工业与民用建筑围墙用电动平开、推拉大门。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T699 优质碳素结构钢 GB/T3280 不锈钢冷扎钢板和钢带 GB/T3797—2005电气控制设备 GB/T3880.1 一般工业用铝及铝合金板、带材 寸第1部分：一般要求 GB4208 外壳防护等级（IP代码） GB5226.1一2008机械电气安全 机械电气设备 第1部分：通用技术条件 GB5237.1 铝合金建筑型材 第1部分：基材 GB5237.2 铝合金建筑型材 第2部分：阳极氧化型材 GB5237.3 铝合金建筑型材 第3部分：电泳涂漆型材 GB5237.4 铝合金建筑型材 第4部分：粉末喷涂型材 GB5237.5 铝合金建筑型材 第5部分：氟碳漆喷涂型材 GB/T10125 人造气氛腐蚀试验盐雾试验 GB12350 小功率电动机的安全要求 GB/T12770 机械结构用不锈钢焊接钢管 GB/T13384 机电产品包装通用技术条件 GB/T24343—2009工业机械电气设备 绝缘电阻试验规范 GB50009—2012 ：建筑结构荷载规范
3 3术语和定义
下列术语和定义适用于本文件。
3.1
电动平开门 Jelectricswinggate 电力驱动门扇沿门侧边转动轴向门框平面外旋转开启的门。电动平开门示意图见图1。
1 JG/T155—2014
说明：
一固定柱；一门扇；一驱动装置；
1
2
3
4 一门扇格栅；
一控制装置
图1电动平开门示意图
3.2
电动推拉门 electric sliding gate 电力驱动门扇在平行门框的平面内沿水 启闭的 电动推拉门的 为示意图见图2！ C
L2
L3
说明：
一门扇；门扇格栅；驱动装置；控制装置；一固定架。
1
4-
图2电动推拉门示意图
3.3
格栅门扇fullgrillpanel 扇面全部用管材按横向或竖向等方式有规则排列装配的门扇。
3.4
半格栅门扇 semigrillpanel 扇面部分用管材按横向或竖向等方式有规则排列装配，部分用板材封装的门扇。
3.5
封板门扇fullycoveredpanel 扇面整体用板材封装的门扇。 2 JG/T155—2014
3.6
运行速度operationspeed 门扇启动速度、中段速度、末段速度之和的算术平均值。
产品分类
4
4.1分类 4.1.1按产品类别可分为：
电动平开门，用DP表示； b）电动推拉门，用DT表示。
a)
4.1.2按门扇框架材料可分为：
a) 不锈钢，用B表示； b) 铝合金，用L表示； c) 碳素钢，用T表示。
4.1.3按门扇类型可分为：
a) 格栅，用G表示； b） 半格栅，用B表示； c) 封板，用F表示。
4.1.4按电机类型可分为：
a）交流电机，用AC表示； b）直流电机，用DC表示。
4.1.5按开启方式可分为：
门扇常用开启方式及代号见表1。
表1 门扇常用开启方式及代号
代号
图示
图示
代号
图示
代号
ZN
Zw
YN
左内开电动平开门
左外开电动平开门
右内开电动平开门
2
C YW
SW
右外开电动平开门
双内开电动平开门
双外开电动平开门
口
YK
SK
左开电动推拉门
右开电动推拉门
双开电动推拉门
3
