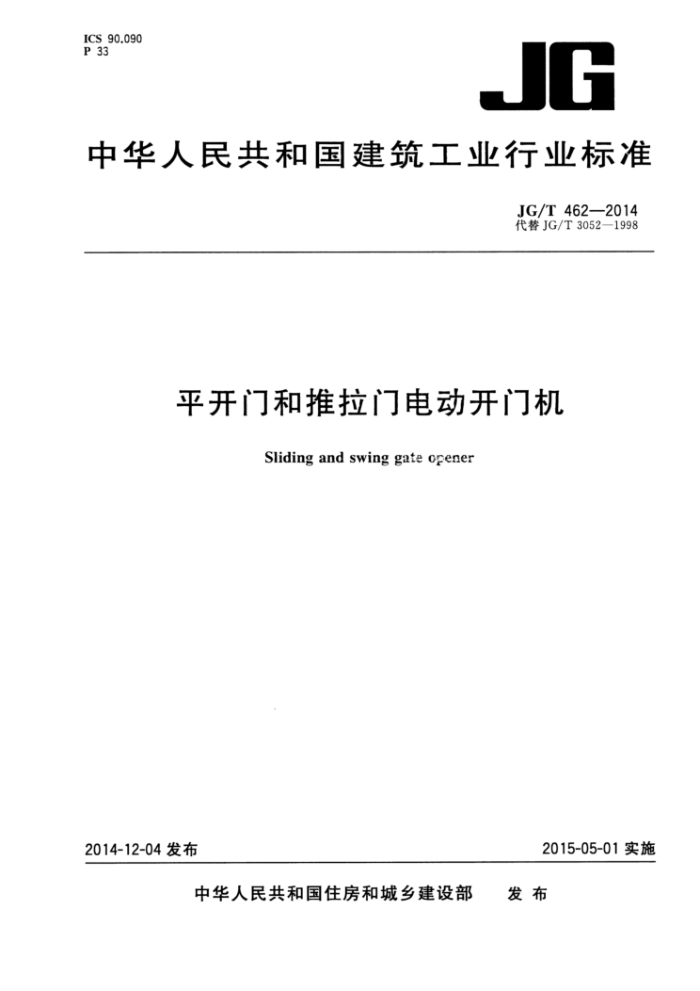

ICS 90.090
JG
P 33
中华人民共和国建筑工业行业标准
JG/T462—2014 代替JG/T3052—1998
平开门和推拉门电动开门机
Sliding and swing gate opener
2015-05-01实施
2014-12-04发布
发布
中华人民共和国住房和城乡建设部 JG/T 462—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JG/T3052一1998《电动开门机》，本标准与JG/T3052一1998相比主要技术变化
如下：
一将标准名称修改为《平开门和推拉门电动开门机》；一增加了安全保护装置的定义（见3.5）； ---将主参数由原来的电动机功率及相数改为电动机相数及额定推力（见4.2)；一增加了传动方式代号（见4.1.1）；一增加了控制系统应有一种或一种以上安全保护装置的要求（见5.5.6）；一增加了主机输出扭矩的试验装置要求及图（见6.2.2及图1、图2)；把反复工作次数改为反复工作耐久性，并调整到性能要求中，增加了测试装置图（见6.2.8及
图4、图5；增加了安全保护装置的试验方法及试验装置示意图（见6.4.6及图6、图7）。
- -
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起草单位：浙江先锋机械有限公司。 本标准参加起草单位：中国建筑金属结构协会、福建安麟智能科技股份有限公司、中山巨光智能门
控有限公司、漳州市杰龙机电有限公司、宁波市海誉机电科技有限公司。
本标准主要起草人：程跃飞、吴明畅、欧阳晖、蔡驰名、戴建国、刘永华、彭泽群、桂慈平。 本标准所代替标准的历次版本发布情况为：
JG/T 30521998。
-
I JG/T462—2014
平开门和推拉门电动开门机
1范围
本标准规定了平开门和推拉门电动开门机的产品分类、要求、试验方法、检验规则、标志、包装、运输
及贮存。
本标准适用于工业与民用建筑平开门及折叠门、推拉门及伸缩门使用的电动开门机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T156标准电压 GB/T191包装储运图示标志 GB755旋转电机定额和性能 GB/T3785.1一2010电声学 声级计第1部分：规范 GB/T3797电气控制设备 GB4208外壳防护等级（IP代码） GB4706.1家用和类似用途电器的安全第1部分：通用要求 GB4706.98一2008家用和类似用途电器的安全闸门、房门和窗的驱动装置的特殊要求 GB/T5171.1小功率电动机第1部分：通用技术条件 GB6388运输包装收发货标志 GB/T13002 ：旋转电机热保护
3术语和定义
下列术语和定义适用于本文件。
3.1
平开门和推拉门电动开门机slidingandswinggateopener 驱动和控制平开门及折叠门、推拉门及伸缩门运行的装置（以下简称“电动开门机”），主要由主机和
控制系统组成。 3.2
主机mainmachine 电动机和减速机构等构成的装置。
3.3
控制系统 controlsystem 以电力为能源，以电动机为主要控制对象，控制门正常运行的装置。包括控制器、限位开关、安全保
护装置等。 3.4
控制器 controller 控制电动开门机的启动、制动、运转方向等功能的装置。
1 JG/T462—2014
3.5
安全保护装置entrapmentprotectiondevice 控制系统中用于消除或减轻对人、物产生意外伤害程度的装置，分为内置式安全保护装置和非内置
式安全保护装置。 3.6
内置式安全保护装置built-inentrapmentprotectiondevice 安装在主机或控制器内的安全保护装置，如机械式的摩擦打滑机构，电子式的电流或转速敏感机
构等。 3.7
非内置式安全保护装置 externalentrapmentprotectiondevice 安装在主机或控制器内的安全保护装置，如压力感应边，红外装置等。
3.8
主机额定推力 force 主机标称的输出驱动力。
4产品分类
4.1分类 4.1.1 按传动方式分类
电动开门机传动方式分类及代号见表1。
表1 传动方式及代号
类别传动方式代号
推拉门及伸缩门开门机齿轮式
平开门及折叠门开门机液压式
链轮式 L
同步带 T
丝杆式 s
地埋式 地趟式 M
C
Y
D
4.1.2 按电动机相数分类
三相电机的分类代号为“3”，单相电机为“2”，直流电机为“1”。 4.2标记
按产品简称（电动开门机)及代号、传动方式分类代号、电动机相数分类代号、主机额定推力、标准编号的顺序进行标记。产品代号组成方法如下：
DIK-□-□-□-JG/T462—2014
标准编号主机额定推力电动机相数分类代号传动方式分类代号产品简称代号
2 JG/T462—2014
示例1：电机为单相220V、推力为180N齿轮传动的电动推拉门开门机，其标记为：电动开门机DK-C-2-180JG/T462—2014。 示例2：电机为三相380V、推力为1800N丝杆传动的电动平开门开门机，其标记为：电动开门机DK-S-3-1800JG/T462—2014。 示例3：电机为直流24V，推力为300N链轮传动的电动伸缩门开门机，其标记为：电动开门机DK-L-1-300JG/T462—2014。
5 5要求
5.1 适用环境
电动开门机的使用环境应符合下列要求：
环境温度：-20℃～55℃；
a) b) 相对湿度：最大相对湿度为90%； c) 输入电压和频率应符合GB/T156的规定。
5.2外观 5.2.1 涂层应均勾、平整、色泽一致，无油污、起皱、剥落。 5.2.2 产品表面棱角应倒钝。 5.2.3 紧固件无松动或脱落现象。 5.3 性能 5.3.1主机额定推力、输出扭矩及电动机功率应达到产品标称值。 5.3.2 主机应有自锁功能，其自锁力（扭矩）不应小于1.5倍的额定推力（额定输出扭矩）。 5.3.3 主机应有手动解锁装置。对手动解锁装置施加不大于220N的力或1.6N·m的扭矩应能解锁，实现手动。在实现手动以后，主机不应产生危险性功能失效。 5.3.4 主机不应有油渗漏现象。 5.3.5 主机空载运行噪声限值应符合表2的规定。
表2主机空载运行噪声限值
项目电动机功率/W 空载噪声/dB(A)
限值 >180~370
>370 66
≤180 62
64
5.3.6 6电动开门机应具备反复启闭耐久性，在正常工作条件下，以主机额定推力按确定工作制运行的反复启闭次数不应低于10万次。 5.4控制系统功能 5.4.1具有开、停、关功能及“开优先”功能。 5.4.2 具备限位、遥控、安全保护等装置的接口。 5.4.3 具有过载保护功能，当负载达到1.5倍额定值时，控制系统应在5min内自动切断电机电源。
3
