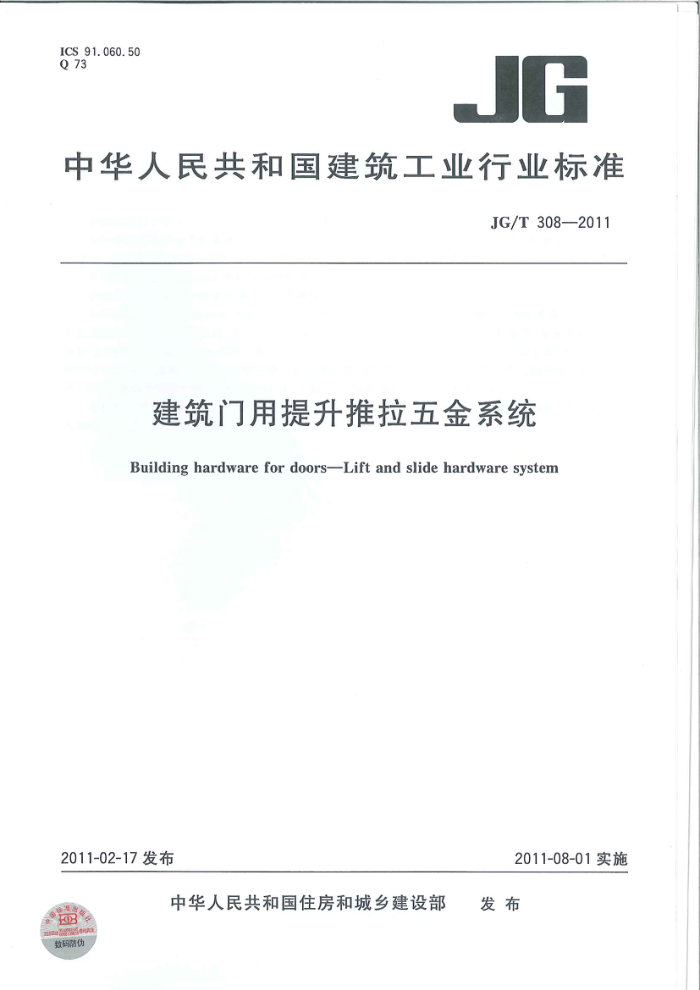

ICS 91.060.50 Q 73
JG
中华人民共和国建筑工业行业标准
JG/T308—2011
建筑门用提升推拉五金系统 Building hardware for doors-Lift and slide hardware system
2011-02-17发布
2011-08-01实施
发布
中华人民共和国住房和城乡建设部
阁路1555#5 数码防伪 JG/T 308-2011
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法参考EN13126-16：2008《建筑五金窗和门五金--要求和检测方法第
16部分：提升推拉窗和门五金》，与EN13126-16：2008的一致性程度为非等效。
本标准由住房和城乡建设部标准定额所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准起草单位：中国建筑金属结构协会建筑门窗配套件委员会、广东坚朗五金制品有限公司、广
东合和建筑五金制品有限公司、青岛立兴杨氏门窗配件有限公司、国强五金集团有限公司、丝吉利娅-奥彼窗门五金（北京)有限公司、诺托：弗朗克建筑五金（北京)有限公司、上海市建筑科学研究院（集团)有限公司、国家建筑材料工业建筑五金水暖产品质量监督检验测试中心、北京吉斯门窗五金制品有限公司、大连实德集团有限公司、格屋贸易（上海）有限公司、浙江瑞德建筑五金有限公司。
本标准主要起草人：刘旭琼、杜万明、刘学林、朴永日、孙继超、王雨生、河红、徐勤、邓贵智、悠建新、
范怀瑾、房公殿、戴卫洪、王晓军。
- JG/T308--2011
建筑门用提升推拉五金系统
1范围
本标准规定了建筑门用提升推拉五金系统的术语和定义、代号和标记、要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于建筑门用提升推拉五金系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T699优质碳素结构钢 GB/T700碳素结构钢 GB/T905冷拉圆钢、方钢、六角钢尺寸、外形、重量及允许偏差 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T3280不锈钢冷轧钢板和钢带 GB/T 4232 冷顶锻用不锈钢丝 GB5237.1 铝合金建筑型材第1部分：基材 GB5237.2 铝合金建筑型材第2部分：阳极氧化型材 GB5237.4铝合金建筑型材 第4部分：粉末喷涂型材 GB5237.5 铝合金建筑型材 第5部分：氟碳漆喷涂型材 GB/T 5823 建筑门窗术语 GB/T11253 碳素结构钢冷轧薄钢板及钢带 GB/T13818 压铸锌合金 GB/T14436 工业产品保证文件 总则 GB/T15115 压铸铝合金 GB/T24601一2009建筑窗用内平开下悬五金系统 JC/T129—2007 建筑门窗五金件滑轮 JG/T212—2007建筑门窗五金件通用要求 HG/T2233共聚甲醛树脂
3术语和定义
GB/T5823、JG/T212确立的以及下列术语和定义适用于本文件。
3. 1
提升推拉五金系统liftandslidehardwaresystem 由提升机构、锁闭部件等组成的，可以使门具有升降、推拉、锁闭等功能的五金系统。 提升机构liftingmechanism 由执手、多点锁闭器、连接部件等组成的，可实现升降功能的组合。
3. 2 JG/T308—2011
3.3
锁闭部件lockpart 分别安装在框、扇上，当发生相互作用后能起到阻止扇向开启方向运动的零件。
4代号和标记
4.1代号 4.1.1 名称代号
建筑门用提升推拉五金系统（参见附录A）用STM表示 4.1.2主参数代号
建筑门用提升推拉五金系统以能够承受单个活动扇的最大承载质量（从100kg开始，每50kg为一级）标记，锁闭部件以实际数量标记。 4.2标记 4.2.1标记方法
STM-
主参数代号： 锁闭部件数量主参数代号：承载质量名称代号
4.2.2标记示例
示例：承载质量为150kg，4个锁闭部件的建筑门用提升推拉五金系统
标记为：STM-150-4。
5要求
5.1材料 5.1.1 一般要求
系统中主要受力构件所用材料的性能应符合相关标准的要求。 5.1.2碳素钢
碳素钢不应低于Q235，其要求应符合GB/T700的规定。冷拉工艺部件的外形允许偏差应符合 GB/T905中的规定；冷轧薄钢板及钢带的外形允许偏差应符合GB/T11253中的规定。 5.1.3优质碳素结构钢
优质碳素结构钢不应低于45号钢，其要求应符合GB/T699中的规定。 5.1.4锌合金
压铸锌合金不应低于ZZnA14Cu1Y,其要求应符合GB/T13818中的规定。 2 JG/T308--2011
5.1.5铝合金
a)： 挤压铝合金基材不应低于6063T5，其要求应符合GB5237.1中的规定；阳极氧化铝合金不应
低于GB5237.2的规定；粉末喷涂铝合金不应低于GB5237.4的规定；氟碳喷涂铝合金不应低于GB5237.5的规定；
b）压铸铝合金不应低于YZA1Si12，其要求应符合GB/T15115中的规定。 5.1.6不锈钢
a) 不锈钢冷轧钢板不应低于06Cr19Ni10，其要求应符合GB/T3280中的规定； b）不锈钢铆钉不应低于12Cr18Ni9，其要求应符合GB/T4232中的规定。
5.1.7塑料
塑料不应低于M270的机械性能，其要求应符合HG/T2233中的规定。 5.1.8喷涂涂层
需作喷涂处理的表面喷涂涂层不应低于涂膜加速耐候性能500h、硬度H以上性能的要求。 5.2外观
组成系统的各部件表面应平直、光滑，表层色泽均勾，不应有明显缺陷。 5.3耐蚀性、膜厚度及附着力
应符合GB/T24601一2009中表8的规定。 5.4力学性能 5.4.1操作力
单个活动扇质量不大于200kg时，系统初始操作力不应大于100N；单扇活动扇质量大于200kg 供需双方商定。 5.4.2反复启闭
5.4.2.1提升下降过程
提升下降反复循环25000次后，系统应工作正常，操作力应满足5.4.1的要求。 5.4.2.2推拉过程
滑轮组反复推拉25000个循环后，应满足JG/T129--2007中的4.3.3的要求。 5.4.2.3升降、推拉、锁闭过程
反复循环25000次后，系统应能正常工作、操作力应满足5.4.1的要求。 5.4.3抗破坏性能 5.4.3.1锁闭部件
锁闭部件不应少于3个；对每个锁闭部件分别施加100+N的力，保持5min后，部件不应损坏，仍
