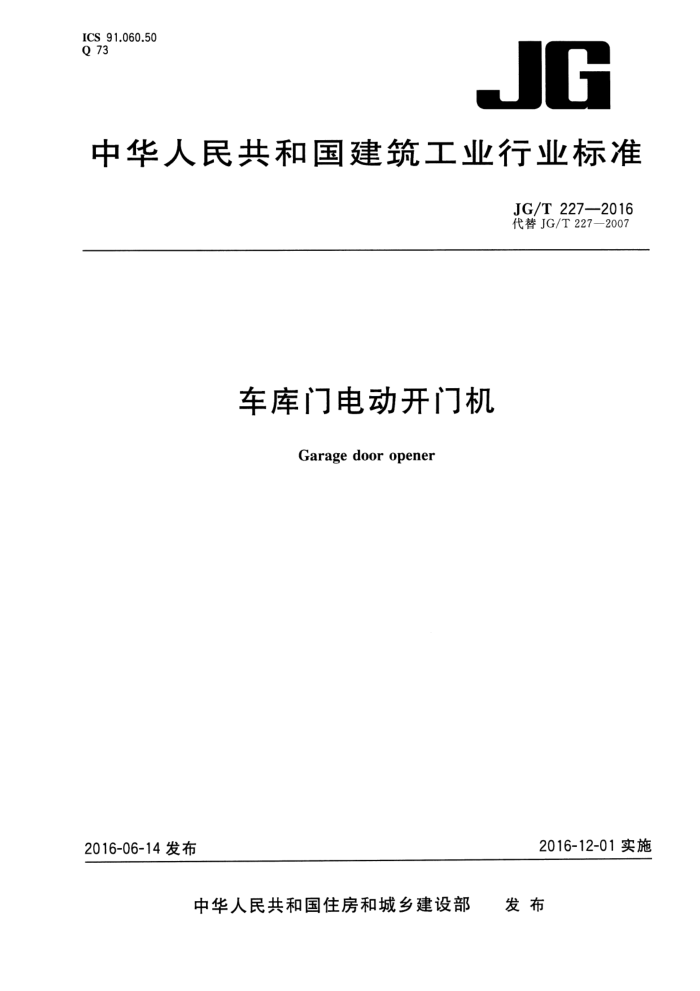

ICS 91.060.50 Q 73
JG
中华人民共和国建筑工业行业标准
JG/T227—2016 代替JG/T227—2007
车库门电动开门机
Garage door opener
2016-12-01实施
2016-06-14发布
发布
中华人民共和国住房和城乡建设部 JG/T227—2016
目 次
前言范围
1
2 规范性引用文件 3术语和定义
分类、主参数及标记 5 适用条件
4
....
3
6 要求·
试验方法检验规则标志、包装、运输和贮存
7
8
9
L JG/T227—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准是对JG/T227一2007《车库门电动开门机》的修订，与JG/T227一2007相比主要技术变化
如下：
修改了适用范围，改为上滑道式车库门用电动开门机（见1）；修改了术语“开门机”，改为“车库门电动开门机”（见3.2）；修改了术语“手动离合器”，改为“手动离合装置”（见3.4）；删除了术语“防挤压保护系统”；修改了额定启闭力，改为200N、300N、400N、500N、600N（见4.2.2）增加了开启高度规格3.3m（见4.2.3）：修改了静态功率，改为待机功率，功率10W改为5W（见6.3.3）；删除了防挤压保护系统相关内容，改为引用标准GB4706.68一2008相关条款（见6.4.1）；删除了抗干扰能力要求，增加了电磁兼容要求（见6.5.2）；增加了试验装置要求（见7.2）；修改了行程限位精度试验方法（见7.5.5）；修改了反复启闭耐久性试验方法（见7.5.7）；修改了标志要求，改为引用GB4706.1—2005和GB4706.68一2008相关条款（见9.1.1）。
本标准由住房和城乡建设部标准定额研究所提出，本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准起草单位：中国建筑金属结构协会、许昌施普雷特建材科技有限公司、福建安麟智能科技股
份有限公司、英普瑞科技（嘉兴)有限公司、深圳市中天门业有限公司、中山巨光智能门控有限公司、漳州市杰龙机电有限公司、佛山市顺德区容桂霍斯车库门有限公司、山东迪威尔光电科技有限公司、高密市海珠门业有限公司、许昌开普检测技术有限公司、深圳市固威特科技有限公司。
本标准主要起草人：陈建强、王今朝、林夕范、戴建国、欧阳晖、林伟忠、沈兆阳、刘永华、林汉青、 劳焯标、盛志华、单伯成、陈明、卢伟。
本标准所代替标准的历次版本发布情况为： JG/T 227—2007。 JG/T227—2016
车库门电动开门机
1范围
本标准规定了车库门电动开门机的术语和定义、分类、主参数及标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于民用建筑中的上滑道式车库门用电动开门机（以下简称开门机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志 GB/T 1019 9家用和类似用途电器包装通则 GB/T2423.1一2008电工电子产品环境试验 第2部分：试验方法试验A：低温 GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温 GB4343.1 家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射 GB4343.2 2家用电器、电动工具和类似器具的电磁兼容要求第2部分：抗扰度 GB4706.1一2005家用和类似用途电器的安全第1部分：通用要求 GB4706.68一2008家用和类似用途电器的安全住宅用垂直运动车库门的驱动装置的特殊要求 JG/T153一2012上滑道车库门
3术语和定义
下列术语和定义适用于本文件。
3.1
上滑道车库门 sectionalgaragedoor 由门扇、平衡装置、导轨等组成，门扇能通过两侧安装的滚轮在导轨中上下运行的车库门。 ［JG/T153—2012，定义3.1]
3.2
车库门电动开门机garagedooropener 控制和驱动车库门启闭运行的装置，主要由控制系统、电动机、传动机构等部件组成。
3.3
手动离合装置 manual release device 用于解除开门机传动机构的自锁，实现手动启闭车库门的机构。
3.4
传动机构 transmissiondevice 将电动机的驱动力传递至门体的一组部件。
3.5
额定启闭力 ratedforce 制造厂家为开门机规定的启闭门体的力。
1 JG/T227—2016
分类、主参数及标记
4
4.1 分类及代号
开门机按传动方式分类，分类及代号应符合表1规定。
表1 开门机分类与代号
分类代号
丝杠式 S
皮带式 P
轴驱式 z
链条式 L
其他方式
Q
4.2主参数 4.2.1 开门机主参数用额定启闭力和开启高度表示。 4.2.2 额定启闭力规格和代号应符合表2规定。
表2 额定启闭力与代号
200 20
额定启闭力/N
300 30
400 40
500 50
600 60
代号 4.2.3 开启高度规格和代号应符合表3规定。
表3 开启高度与代号
开启高度/m
2.1 21
2.4 24
2.7 21
3.0 30
3.3 33
代号
4.3 标记 4.3.1标记方法
开门机标记由开门机代号CK、分类代号、额定启闭力和开启高度组成，如下所示：
CK-X XX XX
开启高度
额定启闭力分类代号开门机代号
4.3.2 标记示例
示例1：链条式开门机，额定启闭力300N，开启高度2.4m，标记为：CK—L3024。 2
