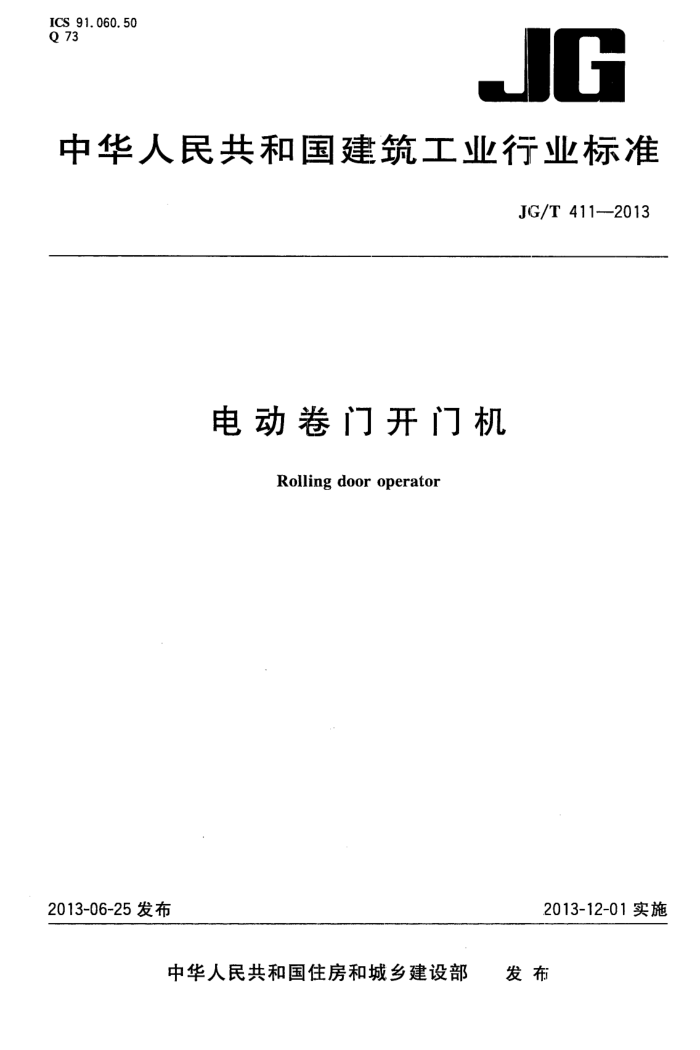

ICS 91.060.50 Q 73
JIG
中华人民共和国建筑工业行业标准
JG/T 411--2013
电动卷门开门机
Rollingdoor operator
2013-06-25发布
2013-12-01实施
中华人民共和国住房和城乡建设部 发布 JG/T411—2013
目 次
前言
范围规范性引用文件
1
2
3 术语和定义
分类及标记适用环境
4
5
6 要求
试验方法 8 检验规则·
7
13
标志、包装、运输、贮存附录A（资料性附录） 卷门机负载试验的安装接线
9
14 16 JG/T 411—2013
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起草单位：漳州市杰龙机电有限公司、漳州市麒麟电子有限公司。 本标准参加起草单位：宁波市海誉机电科技有限公司、浙江先锋机械有限公司、中山巨光-东元遥控
门有限公司、漳州市豪华机电有限公司、湖南湘联节能科技股份有限公司、宁波杜亚机电技术有限公司、 横店集团联宜电机有限公司。
本标准主要起草人：洪俊龙、欧阳晖、洪阿炳、刘王雍杰、彭泽群、王凤军、梅丽华、蒋立贵、张溪顺、 陈继湘、张启伟、朱智平、钟友生。
I JG/T411—2013
电动卷门开门机
1范围
本标准规定了电动卷门开门机的术语和定义、分类、代号及标记、适用环境、要求、试验方法、检验规则、标志和说明、包装、运输、贮存。
本标准适用于工业与民用建筑用的电动垂直启闭卷门、卷帘窗的开门机。 本标准不适用于防火卷门、快速卷门等特殊性能要求的电动卷门开门机。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB755旋转电机定额和性能 GB/T1019家用和类似用途电器包装通则 GB/T2423.1一2008电工电子产品环境试验第1部分：试验方法试验A：低温 GB/T2423.2--2008电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3一2006电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T3785.1一2010电声学声级计第1部分：规范 GB4706.12005家用和类似用途电器的安全第1部分：通用要求 GB/T9969工业产品使用说明书总则
3术语和定义
下列术语和定义适用于本文件。
3. 1
电动卷门开门机rollingshutterdooroperator 由主机等主要部件组成，驱动和控制卷门完成上行、下行、停止等功能的装置，简称卷门机。
3. 2
主机mainmachine 由电动机、减速机构、制动机构和限位机构等构成的装置。
3.3
外置卷门机outlayshuttermotor 主机安置于卷筒端部的外侧，减速器为齿轮传动型式驱动卷门的齿轮式卷门机和减速器为蜗轮蜗
杆传动型式驱动卷门的蜗轮蜗杆式卷门机的统称。 3. 4
内置卷门机built-inshuttermotor 主机成管状安置于卷筒内驱动卷门的管状卷门机和主机固定于静止的中轴上通过其转盘驱动卷门
的彩钢整板卷门机的统称。
1
龙牛网www.longniu.com下载 JG/T411—2013
3. 5
应急启、闭机构emergencyonandoffdevice 在停电等异常状态下能应急启、闭卷门的手动装置或储备电源。
3. 6
滑行角位移slidingangledisplacement 从接到停止信号开始到门体完全停稳为止门体滑行在卷门卷轴上所转过的角度。
4分类及标记
4.1分类 4.1.1基本分类按以下要求进行：
a）外置卷门机：
1）齿轮式卷门机，代号为C； 2）蜗轮蜗杆式卷门机，代号为W。
b)[ 内置卷门机：
1）管状卷门机，代号为G； 2）彩钢整板卷门机，代号为B。
4.1.2 电动机工作电源分类按以下要求进行：
a) 交流三相，代号为3P； b) 交流单相，代号省略； c) 直流，代号为DC。
4.1.3 限位方式分类按以下要求进行：
a) 机械限位，代号省略； b) 电子限位，代号为D。
4.2标记
卷门机代号由基本分类代号、电机工作电源代号、产品序列代号、额定输出主参数（额定输出转矩/ 额定输出转速）、限位方式和本标准编号等类别代号组成。
JMJ /--JG/T411--2013
本标准编号限位方式代号额定输出转矩／额定输出转速产品序列代号电机工作电源代号基本分类代号
注1：额定输出转矩单位为N·m，额定输出转速单位为r/min。 注2：产品序列代号适用于管状卷门机的标识，其他类卷门机无分序列的可不标识。 示例1： JMJC3P412/6-JG/T411一2013：表示为外置的齿轮式交流三相卷门机，额定输出转矩为412N·m，额定输出转速
6z/min，机械限位配置，标准编号为JG/T411--2013。
示例2： JMJCDC150/5-JG/T411-2013：表示外置的齿轮式直流卷门机，额定输出转矩为150N·m，额定输出转速5r/min，
机械限位配置，标准编号为JG/T411—2013。
2
