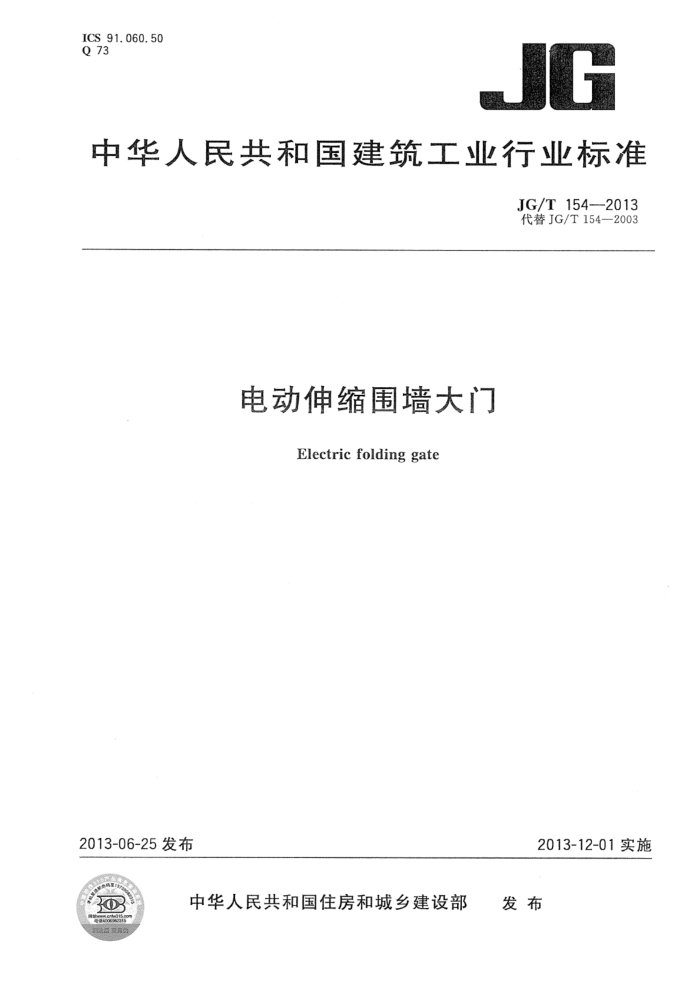

ICS 91.060.50 Q 73
中华人民共和国建筑工业行业标准
JG/T154—2013 代替JG/T154—2003
电动伸缩围墙大门
Electric foldinggate
2013-12-01实施
2013-06-25发布
中华人民共和国住房和城乡建设部 发布 JG/T154—2013
目 次
前言范围
-
1
2 规范性引用文件术语和定义
3
分类和标记一般规定 6 要求
4
5
..
试验方法检验规则标志、包装、运输、贮存
1
8.
11
13
8 JG/T154—2013
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准是对JG/T154一2003《电动伸缩围墙大门》的修订。本标准与JG/T1542003相比主要变
化如下：
删除了原标准4.2.1门口宽度系列和4.2.2门口高系列，绘制了图1电动伸缩门示意图；增加了7.2.11抗风能力试验；增加了7.2.8承载力试验；增加了7.2.12噪声试验；增加了4.1.1产品分级；对6.14电气安全作了更详细的规定，增加了部分电气安全要求；增加了4.1.4电源分类；增加了8.3交收检验；增加了第5章一般规定。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起草单位：南京九竹科技实业有限公司。 本标准参加起草单位：红门智能科技股份有限公司、北京富达华捷盛门业有限公司、沈阳奥文门窗
有限公司、横店集团联宜电机有限公司。
本标准主要起草人：赵鹏、周峰、杨义新、贺赞晖、周逊、钟先陆、谢植亮、焦丽、朱智平。 本标准所代替标准的历次版本发布情况为：
-JG/T154—2003。
T JG/T154—2013
电动伸缩围墙大门
1范围
本标准规定了电动伸缩围墙大门（简称电动伸缩门)的分类和标记、要求、试验方法、检验规则、标志、包装、运输、贮存等内容。
本标准适用于工业与民用建筑用的电动伸缩门。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.1电工电子产品环境试验第1部分：试验方法 试验A：低温 GB/T2423.2电工电子产品环境试验第2部分：试验方法 试验B：高温 GB/T3280一2007不锈钢冷轧钢板和钢带 GB4208--2008外壳防护等级（IP代码） GB/T4798.1一2005电工电子产品应用环境条件第1部分：贮存 GB/T5023.3--2008额定电压450/750V及以下聚氯乙烯绝缘电缆 第3部分：固定布线用无
护套电缆
GB/T5023.5--2008额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线） GB5226.1---2008 机械电气安全机械电器设备第1部分：通用技术条件 GB5237.1 铝合金建筑型材第1部分基材 GB5237.2—2008 铝合金建筑型材 第2部分 阳极氧化型材 GB5237.3——2008 铝合金建筑型材 第3部分 电泳涂漆型材 GB5237.4——2008 铝合金建筑型材 第4部分 粉末喷涂型材 GB5237.5—2008 铝合金建筑型材 第5部分 氟碳漆喷涂型材 GB/T 6461 金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级 GB/T10125 人造气氛腐蚀试验盐雾试验 GB/T 13384 机电产品包装通用技术条件 GB/T 14714 微小型计算机系统设备用开关电源通用规范 GB50057--2010 建筑物防雷设计规范 JG/T3052 电动开门机 YB/T5363--2006装饰用焊接不锈钢管
3术语和定义
3. 1
电动伸缩围墙大门electricfolidinggate 自身长度可伸缩，并以电动方式运行的门，由机头、门排、控制装置、轨道、门尾固定件等附件组成。
1 JG/T154—2013
电动伸缩门的示意图参见图1。
说明：
门体主框架；交叉杆；机头；显示屏；
2
3
L
5- 企业微标； 6- 控制盒；
行走轮；限位装置；
T
8-
9- 副框架； 10- 门尾固定架； 11 W轮距； 12- 导轨。
图1电动伸缩门示意图
3. 2
主门排gatebody 由多个伸缩节组成，自身长度可伸缩的装置。
3.3
伸缩节flexsection 两相邻门体主框架单元之间的构件总称。
3. 4
交叉杆crossingstaff 用于传递驱动力的构件。
3.5
行走轮wheel 具有承重功能，在外力牵引下以滚动方式实现门体伸缩。
3.6
门体主框架 maingate-frame 电动伸缩门的主体部件，门体上用于承受交叉传动的框架。
2
