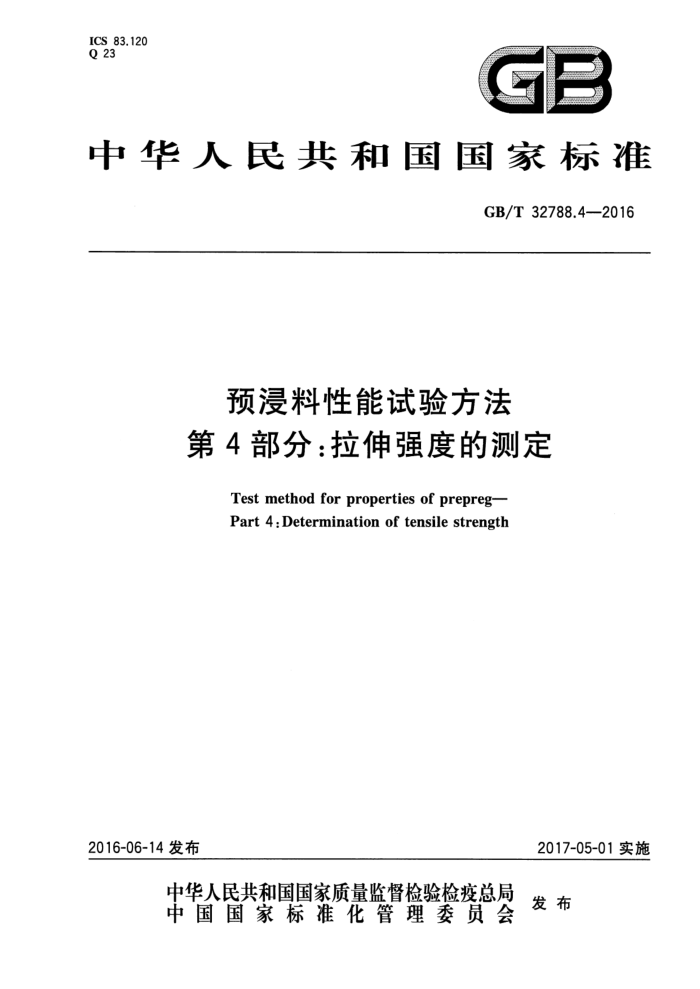

ICS 83.120 Q 23
中华人民共和国国家标准
GB/T32788.4-2016
预浸料性能试验方法第4部分：拉伸强度的测定
Test method for properties of prepreg- Part 4:Determination of tensile strength
2017-05-01实施
2016-06-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T32788.4—2016
前言
GB/T32788《预浸料性能试验方法》分为6个部分：
第1部分：凝胶时间的测定； -第2部分：树脂流动度的测定；
第3部分：挥发物含量的测定；
第4部分：拉伸强度的测定；一第5部分：树脂含量的测定；
第6部分：单位面积质量的测定。 本部分为GB/T32788的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国建筑材料联合会提出。 本部分由全国纤维增强塑料标准化技术委员会（SAC/TC39)归口。 本部分负责起草单位：哈尔滨玻璃钢研究院。 本部分参加起草单位：中航复合材料有限责任公司、河北浩正非金属材料检测服务有限公司、雷可
德（高分子)天津有限公司、江苏恒神股份有限公司、齐河县海兴达复合材料有限公司。
本部分主要起草人：丁新静、王宝瑞、孙远君、任昆、李金亮、刘东勋、张荣琪、于浩、李红强、何涛。
I GB/T32788.4—2016
预浸料性能试验方法第4部分：拉伸强度的测定
1范围
GB/T32788的本部分规定了测定预浸料拉伸强度的原理、仪器和设备、试样、试验条件、试验步骤、试验结果和试验报告。
本部分适用于以碳纤维、玻璃纤维、芳纶纤维等为增强材料，以热固性树脂为基体的单向预浸料拉伸强度的测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T1446纤维增强塑料性能试验方法总则 GB/T32788.5预浸料性能试验方法第5部分：树脂含量的测定
3原理
将粘有加强片的单向预浸料试样在试验机上拉伸加载至破坏，记录破坏载荷，计算出预浸料拉伸强度。
41 仪器和设备
4.1试验机：符合GB/T1446的有关规定。 4.2分析天平：感量0.001g。 4.3鼓风干燥箱。 4.4硬纸板：厚度为0.5mm~1.0mm。
5试样
5.1取样
弃去保护膜后取样，取样距边缘至少50mm，试样不应含有毛边。特殊取样要求按有关技术条件确定。 5.2试样尺寸
试样尺寸如图1所示。 5.3 试样数量
有效试样不少于5个。
1 GB/T32788.4—2016
单位为毫米
XX
KX
区XXXX
XXXXXXX
200
50
50
说明：
一上加强片： 2———试样；
1-
一下加强片。
3-
图1试样尺寸
5.4试样制备 5.4.1取长方形硬纸板，按照图2划线，试样的标距长度为200mm士2mm。 5.4.2在加强片阴影部分上涂刷常温固化胶粘剂。将宽8mm，长约500mm预浸料依次排列，间隔至少2mm，一端固定，另一端施加载荷将预浸料绷紧，以将预浸料绷直为准。将已刷好胶粘剂的加强片（尺寸和位置同图2的阴影部分)放在预浸料两端，施加接触压力，然后放人鼓风干燥箱中，在常温下进行固化。 5.4.3待胶粘剂固化后，在间隔的中间部位将加强片剪断。
单位为毫米
001
200
图2硬纸板尺寸
6试验条件
6.1试验环境
试验环境应符合GB/T1446的相关规定。 6.2状态调节 6.2.1 下列情况预浸料无需状态调节：
a）未使用溶剂的预浸料，并且贮存环境与试验环境相近； b) 挥发物质含量可忽略的预浸料，并且贮存环境与试验环境相近； c) 技术条件规定无需状态调节的预浸料。 2
