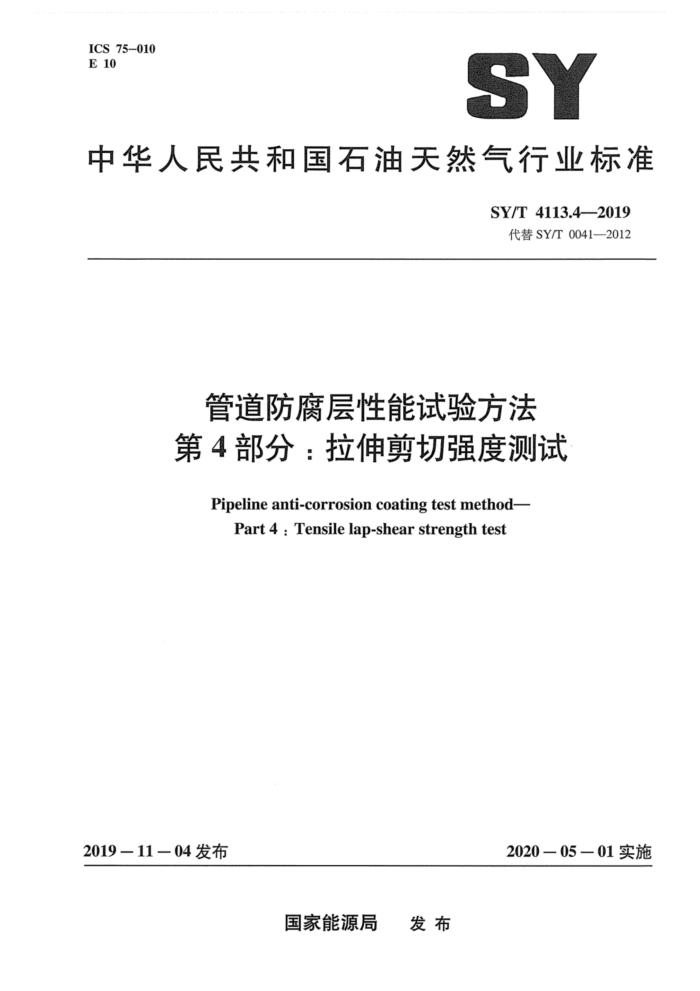

ICS 75-010 E 10
SY
中华人民共和国石油天然气行业标准
SY/T4113.42019
代替SY/T0041—2012
管道防腐层性能试验方法第4部分：拉伸剪切强度测试
Pipeline anti-corrosion coating test method-
Part 4 : Tensile lap-shear strength test
2020—05—01实施
2019一11一04发布
国家能源局 发布 SY/T 4113.4—-2019
目 次
前言· 范围 2仪器和设备 2.1 试验机 2.2 游标卡尺 3 试件制备 4 试验步骤
Ⅱ
1
计算结果报告
5
.........
2
6
7 SY/T 4113.4—2019
前言
SY/T4113《管道防腐层性能试验方法》分为以下部分：
第1部分：耐划伤测试；第2部分：剥离强度测试；第3部分：阴极剥离测试； -第4部分：拉伸剪切强度测试；第5部分：抗弯曲测试；第6部分：压痕硬度测试；
um
一
一 一
本部分为SY/T4113的第4部分。 本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本部分代替SY/T0041—2012《防腐涂料与金属黏结的剪切强度试验方法》，与SY/T0041—
2012相比，主要技术变化如下：
标准名称修改为《管道防腐层性能试验方法第4部分：拉伸剪切强度测试》；修订了标准范围（见第1章）；删除了SY/T0041-2012中的第2章；修订了仪器和设备要求（见第2章）；合并了SY/T0041-2012的第4章和第5章的内容，修订了试件制备要求（见第3章）；修订了试验步骤（见第4章）；修订了有效试件的数量要求（见第5章）；修订了试验报告内容（见第6章）；删除了SY/T0041—2012的第9章和附录A。
本部分由石油工程建设专业标准化委员会提出并归口。 本部分起草单位：中国石油集团工程技术研究有限公司、中国石油集团海洋工程有限公司、中国
石油管道科技研究中心、中国石油天然气管道科学研究院有限公司。
本部分主要起草人：孔宪刚、徐忠苹、李爱贵、赫连建峰、徐翠竹、那骥宇、冯少广、李东阳、 白树彬、钟婷。
本部分代替了SY/T0041—2012。 SY/T0041-2012的历次版本发布情况为：
-SY/T0041—1997。
II SY/T4113.4—2019
管道防腐层性能试验方法第4部分：拉伸剪切强度测试
1范围
SY/T4113的本部分规定了防腐涂料拉伸剪切强度测试的仪器设备、试件制备、试验步骤、计算结果和报告。
本部分适用于防腐涂料的拉伸剪切强度测试。
2仪器和设备 2.1试验机 2.1.1试验机的力值示值误差不应超过士1%。 2.1.2试验机的拉伸速度可调，加载试样后应能满足在2mm/min的试验条件下恒速运行。 2.1.3试验机应配有夹持试件的上下夹具，上下夹具的齿板应能牢固地啮合试件，啮合试件长度每端不应小于25mm，并应满足试件的拉伸轴线和夹具中心线保持一致的要求。 2.2游标卡尺
量程为0mm～200mm，精度为0.02mm。
3试件制备
3.1试件应采用普通低碳钢作为防腐材料涂敷的基材。 3.2试件用金属板尺寸宜为（90mm～100mm）×25mm×（1.5mm～1.7mm），试板边缘应平整无翘边、毛刺等缺陷。 3.3两个金属板搭接表面应进行表面处理，表面处理方式应满足防腐材料的涂敷要求。 3.4在两个金属板端部的搭接面上涂敷配制好的防腐涂料，涂敷长度宜为18mm。 3.5将涂敷好的两块金属板进行对粘搭接，搭接长度宜为12.5mm～13.0mm。平行试件的搭接长度的误差宜为土0.5mm，两试板的侧边应平行对齐。试件应按防腐涂料的固化要求进行固化。 3.6制作无溶剂型防腐涂料试件时，应在涂料表干之前搭接金属试板；制作溶剂型防腐涂料试件时，应在涂料表干后立即搭接金属试板。 3.7试件固化后，修整黏结面边缘多余的涂料，测量试件的搭接长度、宽度及搭接段总厚度，精确至±0.02mm。 3.8同种防腐涂料的试件不应小于5个。
4试验步骤
4.1测试前应在温度为23℃±2℃、相对湿度为50%±5%的条件下进行状态调节，时间不宜小于24h。
1 SY/T4113.4—2019
4.2测试前应调整好试验机的拉伸速度和载荷量程。 4.3把试件夹在试验机的夹具中，自黏结部分的末端到夹具端部的距离应为50mm，试件的长轴应与夹具加载中心线重合，应以2mm/min的恒定测试速率对试件加载，连续加载到试件破坏。 4.4应记录试件的破坏载荷和破坏特征，包括防腐涂料破坏形式及分布，试件的破坏载荷应处于满量程的15%～85%。 4.5试验结束后，应复核确认搭接长度和搭接宽度。
5计算结果
5.1试件的剪切强度应按公式（1）计算，精确至0.01MPa。
F b·L
T=
(1)
式中： T 防腐层的拉伸剪切强度，单位为兆帕（MPa）； F—试件的破坏载荷，单位为牛顿（N）； b一确认的试件搭接宽度，单位为毫米（mm）； L一确认的试件搭接长度，单位为毫米（mm）。
5.2计算每组试件拉伸剪切强度的算术平均值，并按土15%的偏差范围确定有效试件。有效试件的数量应不小于原数量的60%，且不少于5个，取有效试件的算术平均值作为试验结果。
6报告
试验报告应包括以下内容： a）执行标准； b）防腐涂料类型及样品信息； c）试件制备（黏接、固化条件）； d）试验仪器设备； e）试件试验前的状态调节程序； f）试验时的环境条件； g）试验结果。
2
