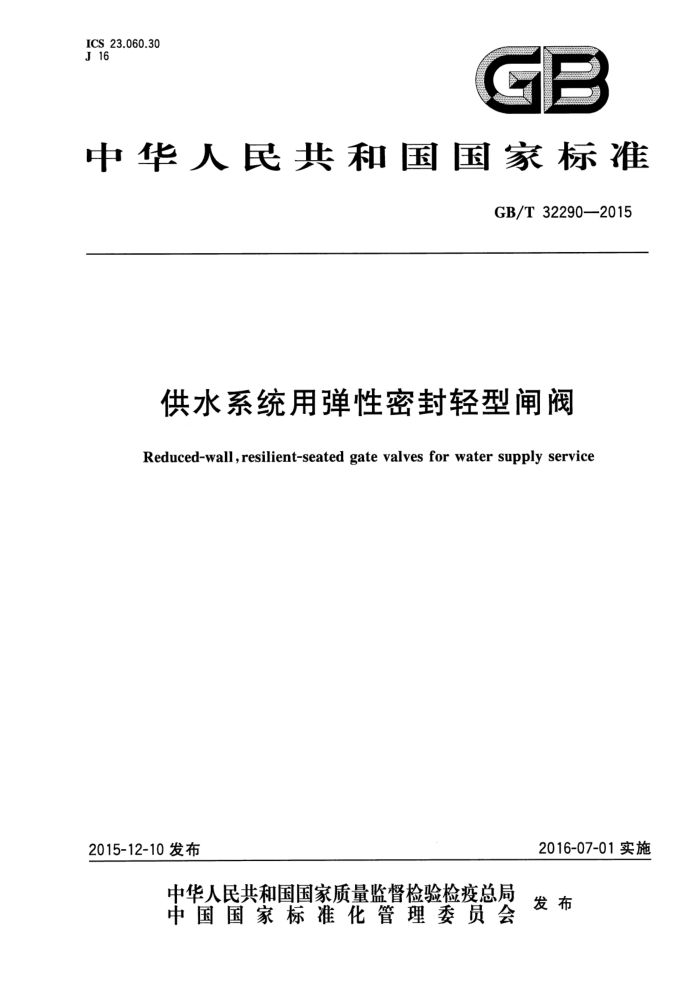

ICS 23.060.30 J 16
GP
中华人民共和国国家标准
GB/T322902015
供水系统用弹性密封轻型闸阀
Reduced-wall,resilient-seated gate valves for water supply service
2016-07-01实施
2015-12-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T32290—2015
目 次
前言 1范围 2 规范性引用文件 3
术语和定义结构型式
4
5 技术要求
.
6 试验方法… 7 检验规则：标志、供货要求和质量保证书
2
10
8
11
图1 暗杆型闸阀的典型结构图2明杆型闸阀的典型结构
表1启闭转矩表2启闭循环次数表3壳体壁厚和阀杆直径表4旁通阀规格· 表5主要零件材料· 表6检验项目表 7 抽样的最少基数和抽样数
..
10
11 GB/T 32290—2015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188)归口。 本标准负责起草单位：合肥通用机械研究院、安徽红星阀门有限公司本标准参加起草单位：上海华通阀门有限公司、安徽省白湖阀门厂有限责任公司、上海冠龙阀门机
械有限公司、宁波埃美柯铜阀门有限公司、安徽方兴实业（集团)有限公司。
本标准主要起草人员：刘晓春、韩安伟、刘铁男、陈江山、李政宏、郑雪珍、江家谦、
I GB/T32290—2015
供水系统用弹性密封轻型闸阀
1范围
本标准规定了供水系统用弹性密封轻型闸阀（以下简称闸阀）的术语和定义、结构型式、技术要求、 试验方法、检验规则、标志、供货要求和质量保征书。
本标准适用于球墨铸铁制弹性密封轻型闸阀。适用范围为公称压力不大于PN16；介质为水，水温范围1℃～80℃；阀门全开时介质流速不超过4.9m/s；公称尺寸DN50～DN1200的暗杆型闸阀和公称尺寸DN50～DN600的明杆型闸阀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T825 5吊环螺钉 GB/T1220 不锈钢棒 GB/T3098.1紧固件机械性能 螺栓、螺钉和螺柱 GB/T 3098.6 紧固件机械性能 不锈钢螺栓、螺钉和螺柱 GB/T3452.1 液压气动用O形橡胶密封圈第1部分：尺寸系列及公差 GB4208—2008 外壳防护等级（IP代码） GB/T4956 磁性基本上非磁性覆盖层覆盖层厚度测量 磁性法 GB/T 5796.1 梯型螺纹 第1部分：牙型 GB/T 5796.2 梯型螺纹 第2部分：直径与螺距系列 GB/T5796.3 梯型螺纹 第3部分：基本尺寸 GB/T5796.4—2005梯型螺纹第4部分：公差 GB/T6739—2006 色漆和清漆 铅笔法测定漆膜硬度 GB/T7760 硫化橡胶或热塑性橡胶与硬质板材粘合强度的测定 90°剥离法 GB/T9286—1998 色漆和清漆漆膜的划格试验 GB/T9441—2009 球墨铸铁金相检验 GB/T11211 硫化橡胶或热塑性橡胶与金属粘合强度的测定 二板法 GB/T11253 碳素结构钢冷轧薄钢板及钢带 GB/T12220 工业阀门标志 GB/T12221 金属阀门结构长度 GB/T12225 通用阀门 铜合金铸件技术条件 GB/T12227 通用阀门球墨铸铁件技术条件 GB/T13927 工业阀门压力试验 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T17241.6 整体铸铁法兰 GB/T17241.7 铸铁管法兰技术条件
1 GB/T32290—2015
GB/T21873 橡胶密封件给、排水管及污水管道用接口密封圈 材料规范 GB/T24924 供水系统用弹性密封闸阀 JB/T7928 工业阀门供货要求 JB/T 8531 阀门手动装置技术条件 JB/T8858 闸阀静压寿命试验规程
3术语和定义
GB/T24924界定的术语和定义适用于本文件。
4结构型式
闸阀的结构型式可分为暗杆型闸阀、明杆型闸阀。暗杆型闸阀的典型结构型式见图1所示，明杆型闸阀的典型结构型式见图2所示。
15 14 13 12
16
座
11 10 9 8
6
2
说明：
限位环； 10- 0形圈； 11- O形圈； 12- 一螺栓；
一阀体； 2- 闸板； 3- 阀杆螺母；
一螺钉；密封图；阀盖；
13- 轴封压盖； 14- 防尘圈； 15- 手轮； 16- 传动帽。
1-
5 6- 7 8- 一吊环；
9
一阀杆；
4-
图1 暗杆型闸阀的典型结构
2 GB/T32290—2015
15 14 13 12
11 10 9 8 7 6 5 4
hH
3
V
说明：一阀体；
阀盖；一吊环；一填料；一密封圈；
11- 填料压盖； 12- 支架； 13 阀杆螺母； 14- 螺母压盖； 15 一手轮。
1-
6 7 -
2——闸板； 3—阀杆； 4— 一密封垫； 5— 一螺钉；
8 9 -
10 一螺柱；
图2明杆型闸阀的典型结构
5 技术要求
5.1 性能要求 5.1.1 壳体强度
闸阀进行壳体强度试验时，闸阀任何部位不应有可见渗漏，零件不应有裂纹等结构损伤。 5.1.2 密封性能
闸阀进行密封试验时，闸板密封副不应有可见泄漏，闸板不应有裂纹等结构损伤。
3 GB/T32290—2015
5.1.3 启闭转矩 5.1.3.1 闸阀的启闭应顺畅无卡阻，启闭功能转矩应不超过表1的规定。 5.1.3.2 闸阀进行启闭强度试验时，启闭强度转矩按表1的规定，试验后闸阀不应有影响启闭和性能的结构损伤。 5.1.3.3启闭转矩应直接施加在阀杆顶端。若闸阀装有齿轮箱，输人的试验转矩应等效计算。
表1启闭转矩启闭强度转矩
公称尺寸DN
最大启闭功能转矩
N·m 180 225 225 300 375 450 600 750 900 975 1 050 1 275 1 575 1 800 2 310 2 625 2 940 3 000 3600
mm 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1 000 1 200
N·m 60 75 75 100 125 150 200 250 300 325 350 425 525 600 770 875 980 1 000 1 200
5.1.4 启闭循环次数
闸阀从全关到全开再到全关的整个过程为一次启闭循环。闸阀启闭循环次数按表2的规定。完成启闭循环次数试验后，闸阀应满足壳体强度和密封性能的要求。
表2启闭循环次数
公称尺寸DN
启闭循环次数
次 500 200 100 50
mm 50~200 250~350 400~600 700~1200
4 GB/T 32290—2015
5.1.5 卫生要求
饮用水用闸阀与水接触的内件材料应不污染水质，应符合GB/T17219的规定。 5.2 连接端 5.2.1法兰连接闸阀的法兰尺寸应符合GB/T17241.6的规定，法兰采用凸面密封，技术要求应符合 GB/T17241.7的规定。其他连接形式应符合相应标准的规定或按订货合同要求。 5.2.2法兰连接闸阀的结构长度及偏差应符合GB/T12221的规定，订货合同未要求时按短系列。其他连接型式的闸阀结构长度，按订货合同的要求。 5.3 阀体、阀盖 5.3.1 阀体和阀盖为球墨铸铁整体铸造，壁厚应不小于表3的规定。强度或刚性薄弱部位，宜设置加强筋。
单位为毫米
表3 3壳体壁厚和阀杆直径
最小阀杆直径
最小壳体壁厚
公称尺寸DN
暗杆型 18 18 20 20 22 24 28 32 36 36 40 44 50 50 65 65 70 70 80
明杆型 20 20 24 24 28 28 32 36 38 38 40 44 50 50 65 65 70 70 80
PN10 6 6 7 7 7 7 8 9 9 11 12 14 15 16 20 22 24 26 28
PN16 6 6 80 8 80 8 9 10 10 12 14 15 17 18 24 27 33 36 39
50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1 000 1 200 最小阀杆直径指与填料配合段的光杆外径，阀杆的最细处应考虑到启闭强度试验等要求。
5.3.2 最小壳体壁厚不包括涂层厚度，应考虑到水锤超压、启闭操作、外部载荷、环境腐蚀等因素的附加值。
5
