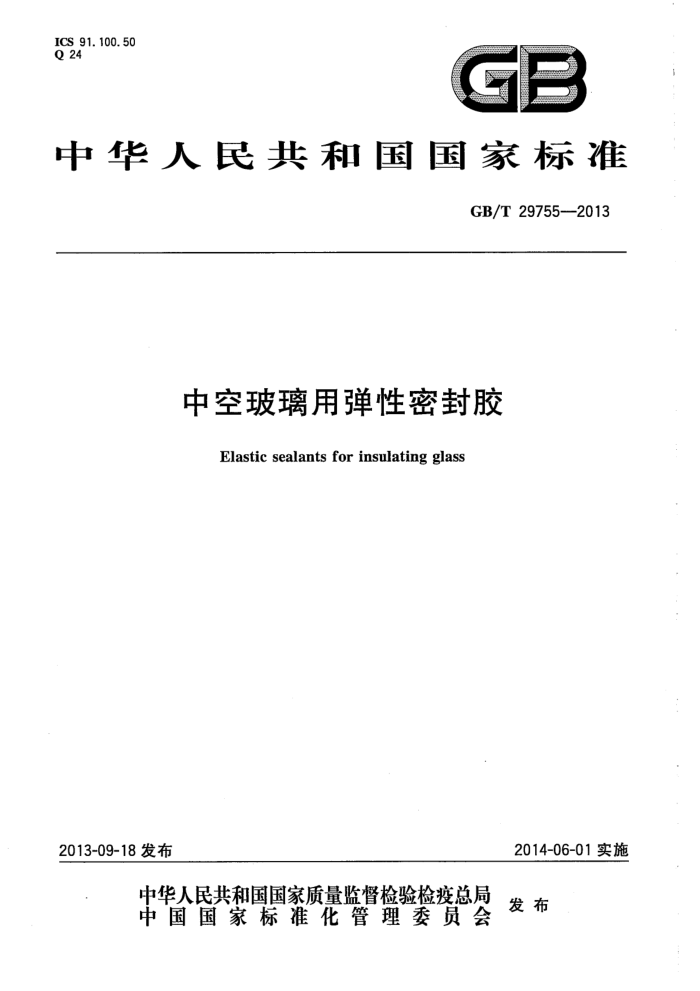

ICS 91.100.50 Q 24
GE
中华人民共和国国家标准
GB/T29755-2013
中空玻璃用弹性密封胶
Elastic sealants for insulating glass
2014-06-01实施
2013-09-18发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 29755—2013
前 言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国轻质与装饰装修建筑材料标准化技术委员会建筑密封材料分技术委员会（TC195/
SC3)归口。
本标准负责起草单位：中国建筑防水协会、中国建材检验认证集团苏州有限公司、中国建筑材料科学研究总院苏州防水研究院、杭州之江有机硅化工有限公司、广州市白云化工实业有限公司、成都硅宝科技股份有限公司、郑州中原应用技术研究开发有限公司、浙江凌志精细化工有限公司、广州市高士实
叶硅胶有限公司、佛山市元通胶粘实业有限公
业有限公司、广州新展有机硅有限公司、佛山市司、深圳市百丽春粘胶实 业有限公司
胶业有限公司
本标准参加起草单有限公司、东丽国际贸易（中国）有限公司、 限公司、北京中天星云科技有限公司、北京宁吕氏化工（集团）有限公司、浙江华成有机硅材料 有限公 公司、晋江市奋发橡塑制品有限公司、郑州国泰密封材料科技有限公司、北京世纪远达科技发展有限公司、广州集泰化工有限公司、扬州晨化科技集团有限公司、佛山市宏英实业有限公司、浙江时间装饰材料有限公司、肇庆浩宏新材料有限公司。
门大光明粘胶有限公司、山东宇龙高分子科技硫胶化学（泰兴)有限公司、常熟市恒信粘胶有
T 济
E
玻璃材料有限公司、广东长鹿精细化工有限公司、辽
本标准主要起草人：朱志远、朱冬青、李步春、陈世龙、刘明、郭月萍、曾容、朱德明、向华、叶立明、 罗伟、潘自鼎、朱健梁、徐秋生、朱晓华、曾庆铭、朱斌。
本标准为首次发布。
T GB/T 29755—2013
中空玻璃用弹性密封胶
1范围
本标准规定了中空玻璃用弹性密封胶的分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于非结构装配中空玻璃二道密封用双组分密封胶，单组分中空玻璃密封胶可参考使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T531.1硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬度） GB/T13477.1一2002建筑密封材料试验方法第1部分：试验基材的规定 GB/T13477.2建筑密封材料试验方法第2部分：密度的规定 GB/T13477.3建筑密封材料试验方法第3部分：使用标准器具测定密封材料挤出性的方法 GB/T13477.5一2002建筑密封材料试验方法第5部分：表于时间的测定 GB/T13477.6建筑密封材料试验方法第6部分：流动性的测定 GB/T13477.8建筑密封材料试验方法第8部分：拉伸粘结性的测定 GB/T13477.10一2002建筑密封材料试验方法第10部分：定伸粘结性的测定 GB/T13477.17一2002建筑密封材料试验方法第17部分：弹性恢复率的测定 GB16776建筑用硅酮结构密封胶 GB/T17146建筑材料水蒸气透过性能试验方法 GB/T22083—2008建筑密封胶分级和要求 JC/T485—2007建筑窗用密封胶
3分类和标记
3.1分类
产品按密封胶的聚合物种类分为聚硫（PS)、硅酮(SR)、聚氨酯(PU)等密封胶。 3.2标记
产品按下列顺序标记：密封胶名称、聚合物种类、本标准编号。 示例：聚硫中空玻璃密封胶标记为：中空玻璃密封胶PSGB/T29755一2013。
4要求
4.1外观 4.1.1密封胶应为细腻、均匀膏状物或黏稠体，不应有气泡、结皮或凝胶。 4.1.2各组分的颜色宜有明显差异。 GB/T29755—2013
4. 2 密封胶性能
密封胶物理力学性能应符合表1的规定。
表1 物理力学性能项目
序号 1
指标规定值±0.1 规定值士0.1
A组分 B组分垂直/mm 水平
密度/（(g/cm*)
≤
3 不变形 2 20 30~60 80 0. 60 50 10 无破坏 0. 45 40 30 0. 60 40 30 6. 0 报告值
2 3 4 5 6
下垂度
表干时间/h 适用期"/min 硬度/ShoreA 弹性恢复率/%
≤ ≥
≥ >
拉伸粘结强度/MPa 最大拉伸强度时伸长率/% ≥
7
拉伸粘结性
<
粘结破坏面积/%
00
定伸粘结性
拉伸粘结强度/MPa ≥ 最大拉伸强度时伸长率/% ≥
水-紫外线处理后拉伸粘结性
9
≤ ≥
粘结破坏面积/% 拉伸粘结强度/MPa
热空气老化后拉伸粘结性
10
最大拉伸强度时伸长率/% ≥
≤ ≤
粘结破坏面积/%
11 12 注：中空玻璃用第二道密封胶使用时关注与相接触材料的相容性或粘结性，相接触材料包括一道密封胶、中空玻
热失重/%
水蒸气透过率/Lg/（m·d)］
璃单元接缝密封胶、间隔条、密闭垫块等，试验参考GB16776-2005和GB24266—2009相应规定。 ·适用期也可由供需双方商定。
5 试验方法 5.1 基本规定 5.1.1 标准试验条件
试验室的标准试验条件：温度（23士2)℃，相对湿度（50士5)%。 5.1.2 2试验基材
试验基材应符合GB/T13477.1一2002中要求的厚度为6mm～8mm浮法玻璃，也可选用供需双
2 GB/T29755—2013
方指定的玻璃。 5.1.3试件制备
制备试件前，用于试验的密封胶应在标准试验条件下放置24h以上。试验基材按生产商要求选用合适的清洁剂清洁。
试样按生产厂注明的比例混合均匀，避免形成气泡。若事先无特殊要求，混合后应在20min内完成注模和修整。
粘结试件数量和处理条件见表2。
表2粘结试件数量和处理条件
试件数量/个试验组
序号 1 2 3 4 5
项目弹性恢复率拉伸粘结性定伸粘结性
试件制备和处理条件
备用组
3 5 3 5 5
按GB16776中拉伸粘结性的试件形状制备试件，两面均采用浮法玻璃基材。处理条件为标准试验条件下放置 14 d
3
水-紫外线处理后拉伸粘结性热空气老化后拉伸粘结性
5.2外观
将试样各组分刮平后目测。 5.3密度
按GB/T13477.2试验。 5.4下垂度
按GB/T13477.6试验，采用试验步骤A测定，在（50土2)℃的烘箱中放置4h。
5.5表干时间
按GB/T13477.5一2002试验，型式检验采用A法试验，出厂检验可采用B法试验。 5.6适用期
适用期按GB/T13477.3进行，采用B法测定，挤出孔直径4mm，样品预处理温度（23土2)℃，读取
挤出率为50mL/min时对应的时间，即为适用期。 5.7硬度
试样按生产厂注明的比例混合均匀，应避免形成气泡，挤在模板上刮平，厚度6mm～7mm，按标准试验条件养护14d，然后按GB/T531.1试验。 5.8弹性恢复率
按GB/T13477.17一2002试验，试验伸长率为25%。
3
