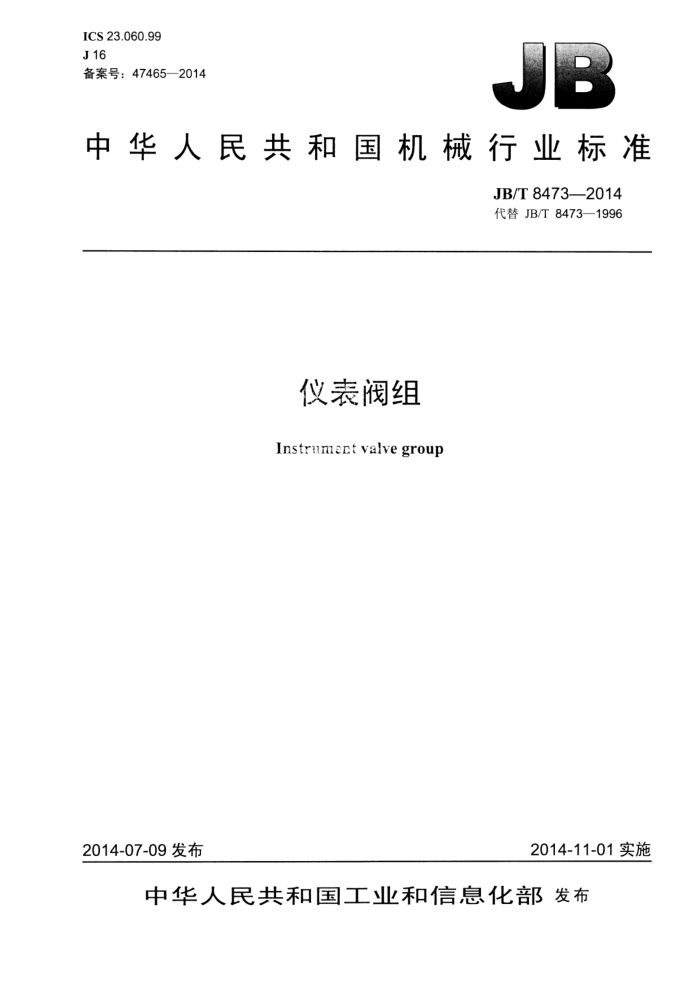

ICS 23.060.99 J16 备案号：47465—2014
中华人民共和国机械行业标准
JB/T8473—2014 代替JB/T8473—1996
仪表阀组 Instrlmertvalvegroup
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T 84732014
目 次
前言 1 范围. 2 规范性引用文件 3术语... 4分类、型号、结构型式及尺寸 4.1分类..
. III
4.2 型号. 4.3 结构型式及尺寸 5技术要求， 5.1 材料.. 5.2 阀体 5.3 阀杆与阀瓣 5.4 阀盖与填料. 5.5 外观... 5.6 手柄或手轮 5.7 强度和密封性 5.8 内腔清洁度
5.9 压力-温度额定值. 6 试验方法 6.1 般要求 6.2 试验介质流向. 6.3 壳体试验.. 6.4 高压水密封试验. 6.5 低压气密封试验 6.6 阀组内腔清洁度检测... 6.7 化学成分分析 6.8 力学性能 7检验规则 7.1 检验项目 7.2 出厂检验. 7.3 型式检验.. 7.4 抽样方法. 7.5 检验判定.. 8标志与供货 8.1 标志， 8.2 供货. 附录A（规范性附录）阀组型号编制方法
(
10 10 10 11 11
1
11 .11
1 11 12
** 12 心
I JB/T8473-—2014
图1M274W型穿板接管一法兰式两阀组图2M221W型螺纹式两阀组图3211W型螺纹式两阀组. 图4M366W型双接管式三阀组. 图5M364W型接管一法兰式三阀组. 图6M344W型双法兰式三阀组... 图7M364W型接管-法兰式三阀组.. 图8 M574W型穿板接管一法兰式五阀组，图9 球面金属密封副，图10 锥面金属密封副图 11 平面金属一非金属密封副.. 图12 法兰密封槽结构图13 两阀组，图14 三阀组. 图15 五阀组
f
表 1 阀组的连接尺寸、 表2 主要零件材料表3仪表阀组阀体、阀盖的最小壁厚表4检验项目... 表5阀组的标志
9
1 1 1
II JB/T8473—2014
前言
本标准按照GB/T1.1-—2009给出的规则制定，本标准代替JB/T8473-1996《仪表阀组》，与JB/T8473-—1996相比主要技术变化如下：
修改了仪表阀组的定义： -增加了两阀组的结构形式；一增加了阀体最小壁厚的具体数值：增加了55°密封管螺纹连接形式；增加了阀体锻件的检验要求；一明确了阀杆与阀杆螺母旋合螺纹长度：明确了阀瓣与阀座密封面硬度差的具体范围：一增加了阀组的清洁度的具体要求。
本标准由中国机械联合会提出。 本标准由全国阀门标准化技术委员会（S.AC/TC188）归口。 本标准起草单位：江苏腾龙石化机波有隔公司、安徽屯溪高压阀门有限公司、合肥通用机械研究院、
浙江石化阀门有限公司。
本标准主要起草人： 戴义明、除志文、巴申凤、胡军、胡建田。 本标准所代替标准的历次版本发布管说为： —JB,T8473—1996
III JB/T84732014
仪表阀组
1范围
本标准规定了仪表阀组的分类、型号、结构型式、技术要求、试验方法、检验规则、标志与供货。
本标准适用于法兰、焊接、卡套和螺纹连接的仪表阀组（以下简称阀组）。 其适用参数为：公称尺寸DN3～DN6，公称压力不大于PN420，工作温度-29℃～350℃，工作介
质为纯净的气体、液体的阀组；公称尺寸DN3～DN6，公称压力不大于PN63，工作温度-29℃～350℃，工作介质为弱腐蚀性液体的非金属密封的阀组。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 196 普通螺纹基本尺寸 GB/T 197 普通螺纹公差 GB/T 228.1 金属材料拉伸试验 验第1部分：室温试验方法 GB/T 699 优质碳素结构钢 GB/T 1220 不锈钢棒 GB/T 7306.1 55°密封管螺纹 第1部分：圆柱内螺纹与圆锥外螺纹 GB/T 7306.2 55° 密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹 GB/T12224 钢制阀门 一般要求 GB/T12228 通用阀门 碳素钢锻件技术条件 GB/T12230 通用阀门 不锈钢铸件技术条件 GB/T12716 60°密封管螺纹 GB/T26480 阀门的检验和试验 JB/T450 锻造角式高压阀门技术条件 JB/T 6617 阀门用柔性石墨填料环技术条件 JB/T 7928 工业阀门供货要求 HG/T2902 模塑用聚四氟乙烯树脂
3术语
下列界定的术语和定义适用于本文件。
3.1
仪表阀组 instrumentvalvegroup 与测量仪表配套使用，含2个或2个以上的截止阀的组合体。
1 JB/T8473—2014
4分类、型号、结构型式及尺寸
4.1分类 4.1.1按组成阀组的截止阀的数量分为：
a）两阀组； b）三阀组； c）五阀组。
4.1.2按启闭件密封副材料分为：
a）金属密封阀组，指密封副材料为金属-金属： b）非金属密封阀组，指密封副材料为金属-非金属。
4.1.3按输入、输出端连接形式分为：
a）穿板接管——法兰式阀组； b）接管——法兰式阀组； c）双接管式阀组： d）双法兰式阀组； e）螺纹式阀组 f）卡套式阀组。
4.2型号
阀组的型号编制方法按附录A的规定。 4.3结构型式及尺寸
阀组的结构型式如图1～图8所示，密封副结构型式如图9～图11所示，法兰密封槽结构及尺寸如图12所示。
阀组的连接尺寸按表1的规定。
原理图
RX
R
阀体：2
主阀：3 排污阀：4 防松销：5 穿板接管。
图1M274W型穿板接管 一法兰式两阀组
2 JB/T 84732014
原理图
主阀：2- 一阀体：3一 一排污阀。
图2M221W型螺纹式两阀组
原理图
主阀；2——阀体：3— 一排污阀。
图3211W型螺纹式两阀组 JB/T8473—2014
原理图
公出
阀体：2- 左阀：3 衡阀：4 防松销：
：6 一接管。
图4M366W型双接管式三阀组
原理图
一左阀：2- 右阀：3——接管：4- 一防松销：5- 平衡阀：6——阀体。
图5M364W型接管--法兰式三阀组
