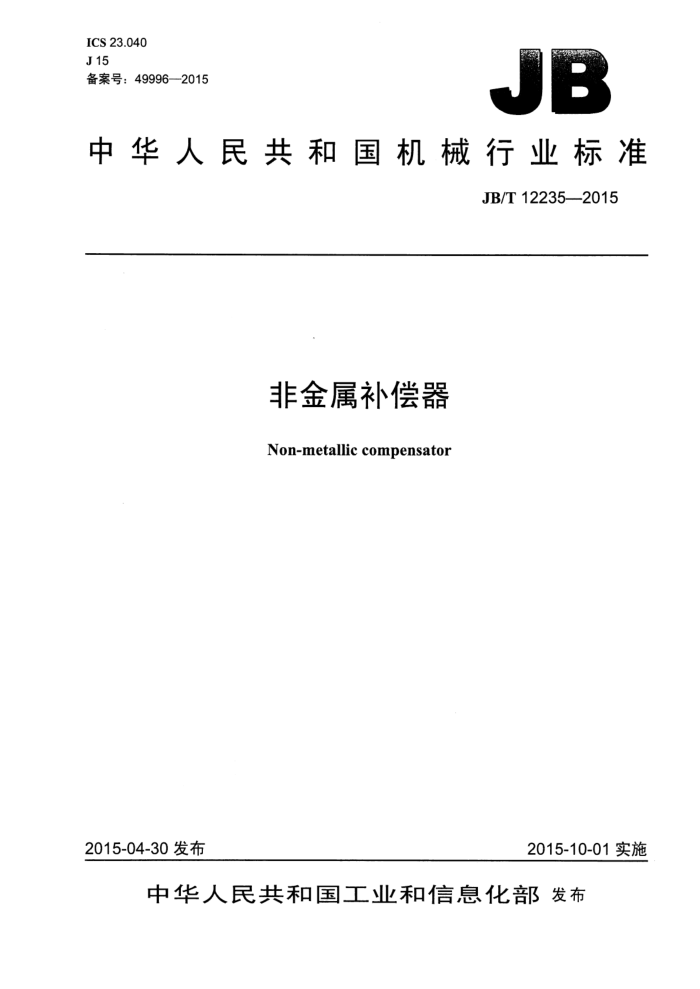

ICS23.040 J15 备案号：49996—2015
JB
中华人民共和国机械行业标准
JB/T12235—2015
非金属补偿器 Non-metalliccompensator
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 JB/T12235—2015
目 次
II
前言... 1 范围 2规范性引用文件 3术语和定义.. 4产品分类与产品标记 4.1产品分类. 4.2产品标记. 5要求... 5.1 产品结构. 5.2 技术参数. 5.3 材料... 5.4 外观.... 5.5 尺寸.. 5.6 气密性.. 5.7 补偿量. 5.8 焊接接头 5.9 疲劳性能. 5.10 爆破压力， 5.11 圈带常用材料的力学物理性能. 6 试验方法 6.1 外观.. 6.2 尺寸.. 6.3 气密性 6.4 补偿量. 6.5 焊接接头 6.6 疲劳性能. 6.7 爆破压力 6.8 圈带常用材料的力学物理性能， 7检验规则.. 7.1 检验分类. 7.2 出厂检验... 7.3 型式检验 8标志、包装、运输、贮存 8.1标志. 8.2 包装和运输， 8.3 贮存附录A（资料性附录） 圈带常用橡胶和氟塑料材料名称及说明附录B（资料性附录） 圈带常用橡胶和氟塑料材料性能表
10
0 10
10 10 10 10 10 10 10
11
12 12 12
12 13 14 15
- JB/T12235—2015
附录C（资料性附录） 圈带中常用的加强材料长期耐温及耐化学性能附录D（规范性附录） 氯丁橡胶（CR）力学物理性能. 附录E（规范性附录） 氯磺化聚乙烯（CSM）力学物理性能附录F（规范性附录） 三元乙丙橡胶（EPDM）力学物理性能. 附录G（规范性附录） 氯化异丁烯、异戊二烯（CIIR）力学物理性能附录H（规范性附录）氟橡胶（FKM）力学物理性能. 附录I（规范性附录）硅橡胶（SL）力学物理性能
17 18 .19 .20 21 ..22 23
图1 圆形非金属补偿器示意图图2矩形非金属补偿器示意图.. 图3法兰式非金属补偿器示意图图4接管式非金属补偿器示意图，图5抱箍式非金属补偿器示意图图6直筒式非金属补偿器示意图图7波纹式非金属补偿器示意图，图8翻边式非金属补偿器示意图图9 非金属补偿器整体结构型式示意图，图10 构架一般结构型式. 图11 导流筒一般结构型式
.2
L
4
.6
表 1 温度等级，表2 型式代号表3 构架、压板及导流筒常用材料表4常用隔热材料. 表5总长极限偏差表6 圆形非金属补偿器内径极限偏差，表7 矩形非金属补偿器边长极限偏差. 表8 典型非金属补偿器的补偿量.. 表9 产品检验项目表A.1 圈带常用橡胶和氟塑料材料名称及说明表 B.1 圈带常用橡胶和氟塑料的耐温性.. 表B.2 圈带常用橡胶和氟塑料的耐酸碱性能表B.3 圈带常用橡胶和氟塑料的耐磨损性能表B.4 圈带常用橡胶和氟塑料的耐环境腐蚀性能. 表 C.1 圈带中常用的加强材料长期耐温及耐化学性能表 D.1 氯丁橡胶（CR）力学物理性能. 表E.1 氯磺化聚乙烯（CSM）力学物理性能表F.1 三元乙丙橡胶（EPDM）力学物理性能... 表 G.1 氯化异丁烯、异戊二烯（CIR）力学物理性能表H.1 氟橡胶（FKM）力学物理性能表I.1 硅橡胶（SL）力学物理性能
L
1
8
4
.8 9 .9
1 .14 . 15 15 .16 .16 .. 17 18
19 .20 .21 22 23
II JB/T12235—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业仪器仪表元器件标准化技术委员会（CMIF/TC17）归口。 本标准起草单位：国家仪器仪表元器件质量监督检验中心、沈阳仪表科学研究院有限公司（沈阳汇
博热能设备有限公司）、秦皇岛北方管业有限公司、南京晨光汉森柔性管有限公司、深圳市彩阳电力技术有限公司、沈阳中航黎明民品集团有限公司、江苏鸿承机电设备有限公司、秦皇岛市泰德管业科技有限公司、大连长城波纹管有限公司。
本标准主要起草人：孙礼、于振毅、钱玉、洪建凡、李和平、董立亭、孙传祥、陈四平、于德海、 杨知我、魏守亮、朱少华、索景法、杨德兴、徐明庚、张振花、丁平西。
本标准为首次发布。
III JB/T12235——2015
非金属补偿器
1范围
本标准规定了非金属补偿器的术语和定义、产品分类与产品标记、要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于非金属补偿器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T528—2009 9硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T531.1—2008 硫化橡胶或热塑性橡胶第1部分：邵氏硬度计法（邵尔硬度） GB/T531.2—2009 硫化橡胶或热塑性橡胶压入硬度试验方法第2部分：便携式橡胶国际硬度计法 GB/T533—2008 硫化橡胶或热塑性橡胶 密度的测定 GB/T700—2006 碳素结构钢 GB/T1591—2008 低合金高强度结构钢 GB/T1690—2010 硫化橡胶或热塑橡胶 耐液体试验方法 GB/T3003—2006 耐火材料陶瓷纤维及制品 GB/T3077—1999 合金结构钢 GB/T3512—2014 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T4237—2007 不锈钢热轧钢板和钢带 GB/T7759—1996 硫化橡胶、热塑性橡胶 交常温、高温和低温下压缩永久变形测定 GB/T11835—2007 绝热用岩棉、矿渣棉及其制品 GB/T164002003 绝热用硅酸铝棉及其制品 JB/T4711—2003 ：压力容器涂覆与运输包装 NB/T47013.5一2015承压设备无损检测第5部分：渗透检测 JC/T171.1一2005涂覆玻璃纤维布第1部分：硅橡胶涂覆玻璃纤维布
3术语和定义
下列术语和定义适用于本文件。
3.1
非金属补偿器 non-metalliccompensator 通过吸收热位移来消除管道或设备系统中应力的柔性连接元件，可起隔振、减振以及吸收管道安装
误差的作用。一般由圈带和金属结构件等多种材料构成。行业上部分也称非金属膨胀节。 3.2
圈带flexibleelement 非金属补偿器的补偿元件，一般由合成橡胶、纤维织物、隔热材料以及氟塑料构成。行业上部分也
1 JB/T12235—2015
称蒙皮或围带。
4产品分类与产品标记
4.1产品分类 4.1.1按照截面形状分为：圆形非金属补偿器（见图1)；矩形非金属补偿器（见图2）：异形非金属补偿器。
图1圆形非金属补偿器示意图
图2矩形非金属补偿器示意图 JB/T12235—2015
4.1.2按照连接方式分为：法兰式非金属补偿器（见图3)；接管式非金属补偿器（见图4)；抱箍式非金属补偿器（见图5）。
图3法兰式非金属补偿器示意图
图4接管式非金属补偿器示意图
图5抱箍式非金属补偿器示意图
4.1.3按照结构型式分为：直筒式非金属补偿器（见图6）；波纹式非金属补偿器（见图7)；翻边式非金属补偿器（见图8）。 4.1.4按照介质使用温度分为5个等级，见表1。
3 JB/T12235—2015
流
流尚
=
=
图7波纹式非金属补偿器示意图
图6直筒式非金属补偿器示意图
流向
图8翻边式非金属补偿器示意图
表1温度等级
单位为摄氏度
温度范围 ≤150 ≤300 ≤450 ≤750 ≤1300
序号 1 2 3 4 5
等级 I II II IV V
