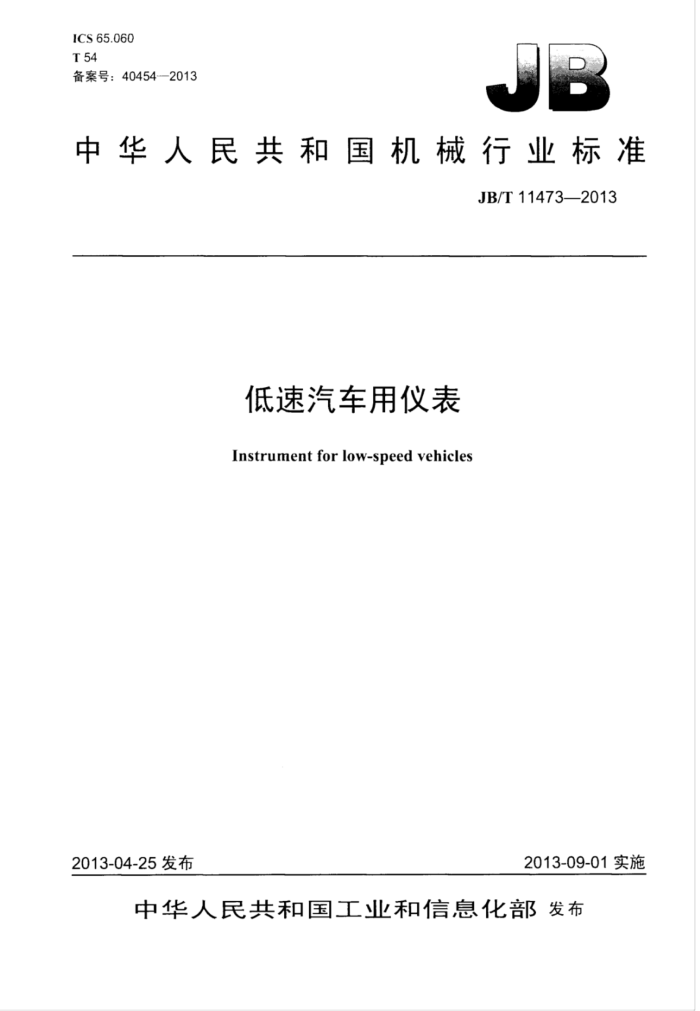

ICS65.060 T 54 备案号：40454—2013
中华人民共和国机械行业标准
JB/T11473—2013
低速汽车用仪表
Instrument for low-speed vehicles
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T11473—2013
目 次
前言.
I1
范围规范性用文件技术要求，试验方法检验规则
1
F 4 5
6 标志、包装和贮存.. 图1 温度/湿度组合循环表1 电气设备大气环境条件要求表2 仪表的温度范围. 表3 仪表工作电压范围. 表4 车速里程表误差表5 振动试验参数表6 电压影响试验参数表7 试验电压.. JB/T11473—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出本标准由全国低速汽车标准化技术委员会（SAC/TC234）归口。 本标准起草单位：国家农机具质量监督检验中心、机械工业拖拉机农用运输车产品质量检测中心
国家拖拉机质量监督检验中心。
本标准上要起草人：张咸胜、吕树盛、陈戈、关朋、闵海涛、郎志中。 本标准为首次发布。
II JB/T11473—2013
低速汽车用仪表
1范围
本标准规定了低速汽车用仪表（以下简称仪表）的技术要求、试验方法、检验规则和标志、包装和贮存。
本标准适用丁低速汽车用车速里程表、燃油表、温度表、压力表、电压表、电流表。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.10电T电子产品环境试验 第2部分：试验方法试验Fc和导则：振动（正弦） GB/T2423.17电T电子产品环境试验 第2部分：试验方法试验Ka：盐雾 GB/T2423.22电T电子产品环境试验 第2部分：试验方法试验N：温度变化 GB/T2423.34电T电子产品环境试验第2部分：试验方法试验Z/AD：温度/湿度组合循环试验 GB/T2828.1计-数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB14048.1 低压开关设备和控制设备第1部分：总则
3技术要求
3.1一般要求 3.1.1仪表应符合本标准的要求，并按经规定程序批准的图样及设计文件制造。 3.1.2仪表的外形、安装尺寸和标志应符合产品图样的规定。 3.2常态工作环境条件
在表1大气环境条件下，仪表应保证具有额定数值。
表1电气设备大气环境条件要求
温度 18℃~28℃
气压 86 kPa~106 kPa
相对混度 45%~75%
3.3温度范围
仪表的工作温度及处存温度范围见表2。
表2仪表的温度范围
单位为摄氏度
作温度
贮存温度
T.
下限 -30
上:限 65
下限 40
上限 75 JB/T11473--2013
3.4工作电压范围
仪表的标称电压为12V、24V，其T作电压范围见表3。
表3仪表工作电压范围
单位为伏
标称电压 Ua
工作电压范博
Umax 16 32
Umin 10.8 21.6
12 24
3.5单位及分度 3.5.1车速里程表的速度单位一般以千米/小时（km/h）表示，里程单位以千米（km）表示，其速度最小分度值不大10km/h。 3.5.2电流表的单位一般以安（A）表示，原则上分度为：负上限值、负中问值、零、正中问值、正上限值。 3.5.3电压表的单位一般以伏（V）表示，原则上不少两个分度：下限值、中间问值、上限值。也可用L表示下限电压值，用H表示上限电压值。 3.5.4燃汕表的分度是根据燃汕表传感器浮子的位置表示燃汕汕位。原则不应少了两个分度：0（空） 1/2、1《满）：也可用F表示满，用E表示空 3.5.5温度表的单位一般以摄氏度（℃）表示，原则上不应少」两个分度：下限值、中间值、上限值。 也可用L表示下限温度值，用H表示上限温度值。 3.5.6压力表的单位一般以兆帕（MPa）表示，原则上不少了两个分度：下限值、中间值、上限值。 其中问压力值约为上限压力值的二分之一。 3.6外观 3.6.1 保护层应均匀，无明显的气泡、斑点、锈蚀及脱落等缺陷。 3.6.2玻璃或其他透明材料，不应有影响准确读数的划痕和折光。 3.6.3标度盘上的分度线、符号、数字及其他标志应清晰、完整。 3.6.4 仪表指示器的显露部分不应有刺眼的光泽。 3.6.5 双金属式仪表指示器在不工作时，其指针应位丁起始分度以下，也可触接起始分度线：机械式仪表在不下作时，其指针以停靠挡，且不应离开起始分度线。 3.6.6车速里程表用丁记录行驶里程数字轮上的数字，应完整地排列在里程计数窗口内。机械式里程表表示整数里程和小数里程数字的颜色应能明显辨别。 3.7指示状态
当信号平稳变化时，指针运动应平稳，不以有卡滞现象。在恒定的角速度下，车速里程表指针在速度大20km/h到上限值80%的速度范围内，其摆动量应在上限值的土1%以内。 3.8基本误差 3.8.1在规定环境条件下，机械式压力表标度尺中问和上限压力值的基本误差，均为标度尺上限压力值的土4% 3.8.2在规定环境条件下，电流表的基本误差不以超过标度尺两上限绝对值和的土7.5%。 3.8.3在3.2规定的环境条件下，车速表指示速度基本误差应满足表4的规定。
2 JB/T11473—2013
表4车速里程表误差
单位为丁米每小时
东速里程表指小速度
实际速度 17 ~ 20 35~ 40 55~60
20 40 60
注1：限值的误差不考核注2：当用户有特殊要求时，基本误差也可按规定程序批准的企业标准或用户要求进行
3.8.4燃油表指示误差不应超过标度尺全弧长的土8%
注：当用户有特殊要求时，基本误差也可按规定程序批准的企业标准或用户要求进行 3.8.5温度表标度尺上限及问温度值的基本误差为其上限与下限温度值差的土10%。 3.8.6电压表的基本误差不以超过上限与下限电压值差的土8%
注：当用户有特殊要求时，基本误差也可按规定程序批准的企业标准或用户要求进行 3.9指针响应时间 3.9.1当压力表从标度尺上限值变到下限值时，压力表的指针必须在10s（双金属片结构压力表在 2min）内回到上限压力值的10%以下。 3.9.2当燃汕表从下限值变到上限值时，燃油表指针应在2min内指示到标度尺满位值的90%以上。 3.9.3当温度表由下限值变到上限值的温度时，溢度表指示器的指针应在2min内指示到标度尺上限温度值的90%以上。 3.9.4当试验电压值由电表标度尺下限值突变到上限电压值时，其指针应在2min内指示到上限电压值的90%以上。 3.10电流表指针的阻尼
当电流表指针运动到标度尺上限值时，切断电流，指针必须在3s内停山摆动。 3.11过载 3.11.1压力表应能承受1.2倍标度尺上限压力的过载试验。 3.11.2电流表标度尺上限电流值小于-50A的电流表，应能承受3倍上限电流值的过载试验：标度尺上限电流值等丁或大于50A的电流表，应能承受2倍上限电流值的过载试验。 3.11.3温度表传感器应能承受1.2倍标度尺上限温度值的过热试验。 3.11.4试验后均应符合3.7和3.8的规定。 3.12磁感应式车速里程表转矩
磁感应式车速里程表机构动作的转矩不超过0.02N·m 3.13绝缘耐压性
仪表指示器应能承受50Hz、实际正弦波550V的电用，历时1min的试验，其绝缘不应被击穿。 3.14耐温度变化
仪表应按GB/T2423.22规定进行试验。试验后，仪表仍应符合3.7的规定。 3.15温度影响 3.15.1压力表在按表2给出的工作温度范围进行温度影响试验时，机械式压力表由此引起示值的变化 JB/T11473—2013
量不应超过标度尺上限值的4%；指针式和电气式压力表为标度尺全弧长的8%。 3.15.2车速里程表在按表2给出的工作温度范围进行温度影响试验时，由此叫起示值的变化量不以超过被检点数值的10% 3.15.3电流表在按表2给出的.T作温度范围进行温度影响试验时，由此引起示值的变化量不应超过标度尺两上限绝对值和的5%。 3.15.4燃汕表在按表2给出的1作温度范用进行温度影响试验时，由此引起示值的变化量不应超过标度尺全弧长的8%。 3.15.5电压表在按表2给出的下作温度范围进行温度影响试验时，由此引起示值的变化量不应超过上限与下限电压值差的10% 3.15.6试验后仪表应符合3.7和3.8的规定。 3.16耐温度、湿度循环变化
仪表按GB/T2423.34的规定在-10℃～65℃之间进行10个循环的温度/湿度合循环试验。每个循环为24h，其每个循环周期中的温度和湿度的变化情况如图1所示，试验在不工作状态下进行。试验后，仪表仍应符合3.7和3.8的规定。
无控制的相对湿度
9300
88075
60 45
18 20
8 10
22
16
21
时间h
工作或不工作
不工作
L
时间h
24(一个周期）
图1 温度/湿度组合循环
3.17耐振动
仪表应能经受上下、左右、前后三个方向的扫频振动试验，试验参数见表5。试验后，各部分零件不应有松动和损坏现象，并应符合3.7和3.8的规定。 3.18电压影响
按表6给出的电压波动范围进行电压影响试验时，压力表、温度表指示值的变化量不应超过标度尺
4 JB/T11473—2013
全弧长的8%燃汕表指示值的变化量不超过标度尺全弧长的10%
表5振动试验参数
频率 Hz
振幅 mm 1.2
加速度 m/s*
11颜速 oct/min
每·方向试验时间
h
1025（个） 25~500 注1：表中的振幅和加速度适用于“Z”方向对于“x”和“Y”方向其振幅和加速度值可以除以2。 注2：振动试验时的“Z”方向规定为"低速汽车的垂直方向行的方向：
1
8
30
表6电压影响试验参数
单位为伏
标称压 12 24
试验电压 13.5±0.5 28.0±0.5
电压波动范村 10.8~16 21.6~32
3.19耐久性 3.19.1压力表应能经受30000次交变压力的循环试验。试验时其各部分应无异常变化。试验后指示值的变化量不应超过标度尺上限压力值的7%。 3.19.2转速表应能经受340h的交变转速循环试验。试验时其各部分应无异常变化。试验后指示值的变化量不应超过标度尺上限值的5% 3.19.3车速里程表应能经受30000km的行驶里程的速度交变转速循环试验。试验时，其里程计-数器不应有卡滞现象，其他部分应无异常变化。试验后，指示值的变化量不应超过上限速度值的5%。里程计数器用丁记录行驶里程的所有数字必须完整地排列在里程计数窗口内。 3.19.4电流表应能经受30000次电流交变的循环试验。试验时其各部分应无异常变化。试验后示值的变化量不应超过标度尺两上限绝对值和的5%。 3.19.5燃汕表应能经受30000次交变循环试验。试验时其各部分以元异常变化。试验后示值的变化量不应超过标度尺全弧长的7% 3.19.6温度表应能经受3000次温度升降的循环试验。试验时其各部分应无异常变化。试验后示值的变化量不应超过标度尺上限与下限温度值差的7% 3.19.7压力表应能经受30000次交变压力的循环试验。试验时其各部分以无异常变化。试验后示值的变化量不应超过标度尺上限压力值的7%。 3.19.8电压表应能经受20000次电压循环试验。试验时其各部分应无异常变化。试验后示值的变化量不应超过标度尺上限与下限电压值差的7%。 3.19.9试验后应符合3.7和3.8的规定。 3.20耐盐雾
仪表经受48h的盐雾试验后，以符合3.7和3.8的规定。 3.21防水
仪表经防水试验后，不应有影响读数的水珠。 注：仅适用于无驾驶室及半封闭驾驶室的三轮汽车。
5
