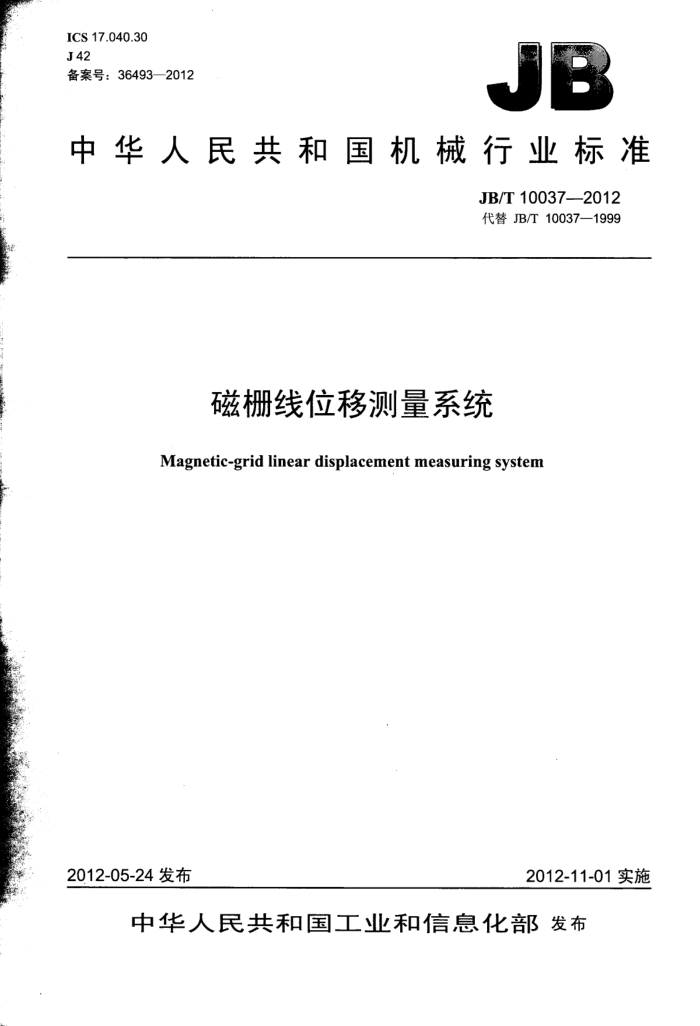

ICS17.040.30 J42 备案号：36493—2012
中华人民共和国机械行业标准
JB/T10037-2012 代替JB/T10037—1999
磁栅线位移测量系统
Magnetic-grid linear displacement measuring system
2012-11-01实施
2012-05-24发布
中华人民共和国工业和信息化部发布 JB/T10037-—2012
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
II
基本参数 5 要求. 5.1 准确度.... 5.2 细分误差.. 5.3 基本功能... 5.4 外观及结构性能， 5.5 防护等级（IP） 5.6 抗干扰能力.. 5.7 电气安全性能 5.8 环境适应性， 5.9 连续运行试验 6 试验与检验方法 6.1 试验条件， 6.2 试验项目及方法 7检验规则 7.1 出厂检验， 7.2 型式检验， 7.3判定规则 8标志与包装 8.1标志. 8.2包装. 附录A（规范性附录）检验项目及重要度
4 JB/T10037—2012
前言
本标准按照GB/T1.1-—2009给出的规则起草。 本标准代替JB/T10037-1999《磁栅线位移测量系统》，与JB/T10037—1999相比主要技术变化如下：
-增加并更新了“引用标准”的内容（本版的第2章，1999年版的第2章）；增加了“术语和定义”的内容（本版的第3章，1999年版的第3章）； -增加并更新了“基本参数”的内容（本版的第4章，1999年版的第4章）； -增加了“细分误差”指标和试验方法（本版的4.4、10.2.4)；增加并更新了“要求”的内容（本版的第6章，1999年版的第5章）；增加了“防护等级”指标（本版的6.3）；增加并更新了“抗干扰能力”的内容（本版的6.4，1999年版的5.9)； -增加了“连续运行试验”指标（本版的第9章）；取消了“MTBF”项（1999年版的5.10.2）：一修改了“试验方法”的内容（本版的第10章，1999年版的第6章）；修改了“检验规则”的内容（本版的第11章，1999年版的第6章）；增加了“判定规则”指标（本版的11.3)；修改了“标志与包装”的内容（本版的第12章，1999年版的第7章）；修改了部分文字的叙述。
本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：深圳市博望精密仪器有限公司。 本标准参加起草单位：上海平信机电制造有限公司、广州市诺信数字测控设备有限公司、贵阳新豪
光电有限公司。
本标准主要起草人：腾、肖林强、张健庭、沈烈、刘广黔。 本标准所代替标准的历次版本发布情况为：
ZBJ42033—1989; —JB/T10037-1999。
II JB/T10037—2012
磁栅线位移测量系统
1范围
本标准规定了磁栅线位移测量系统的术语和定义、基本参数、要求、试验与检验方法、检验规则、 标志与包装等。
本标准适用于机床、仪器的坐标线位移测量系统（以下简称“测量系统”)。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191-2008包装储运图示标志 GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3—2006 电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.5—1995 电工电子产品环境试验第二部分：试验方法试验Ea和导则：冲击 GB/T2423.10—2008 电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB4208—2008 外壳防护等级（IP代码） GB/T4365—2003 电工术语电磁兼容 GB/T4879—1999 防锈包装 GB/T5048—1999 防潮包装 GB 5226.12008 机械电气安全机械电气设备第1部分：通用技术条件 GB/T63881986 运输包装收发货标志 GB/T 6587.8—1986 电子测量仪器电源频率与电压试验 GB/T99692008 工业产品使用说明书总则 GB/T13384-2008 机电产品包装通用技术条件 GB/T14436—1993 工业产品保证文件总则 GB/T17626.2—2006 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.4—2008 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5—2008 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 GB/T17626.11—2008 ：电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验术语和定义
3
下列术语和定义适用于本文件。
3.1
磁栅线位移测量系统magnetic-gridlineardisplacementmeasuringsystem 由磁栅线位移传感器感受线位移量，并用磁栅数字显示仪显示其长度的测量系统。
3.2
环境适应性environmentaladaptability 在规定的环境条件和预定的寿命期间，磁栅线位移测量系统服务于预定目的的适应能力。
3.3
（对骚扰的）抗扰度immunity（toadisturbance）
1 JB/T10037—2012
装置、设备或系统面临电磁骚扰不降低运行性能的能力。 [GB/T4365—2003，定义161-01-20]
3.4
静电放电（ESD） electrostatic discharge (ESD) 具有不同静电电位的物体在相互靠近或直接接触引起的电荷转移。 [GB/T4365—2003，定义161-01-22]
3.5
脉冲群burst 群数量有限的，可加以区分的脉冲或持续时间有限的振荡。
3.6
耦合夹 couplingnetwork 在与被测回路没有任何电连接的情况下，以共模形式将干扰信号耦合到被试回路的具有规定尺寸和
特性的一种系统。 3.7
电压冲击voltagesurge 沿线路传送的暂态电压波，其特征是电压先快速上升后缓慢下降。
3.8
电压暂降 voltagedip 在电气系统的某一点的电压突然下降，经历半个周期到几秒钟的短暂持续期后，电压恢复正常。 注：改写GB/T4365—2003中定义161-08-10。
3.9
（供电电压的）短时中断shortinterruption（ofsupplyvoltage）供电电压消失一段时间，一般不超过1min，短时中断可以认为是100%幅值的电压暂降。 注：改写GB/T4365—2003中定义161-08-20。
3.10
传导骚扰 conducted disturbances 通过一个或多个导体传递能量的电磁骚扰。
4基本参数
测量系统的基本参数见表1。
表1
基本参数线位移分辨力 mm 测量长度mm 最大移动速度m/min 供电电压（AC） V
参数值 1~10-6
70，120，170，220，*，1020，1100，**，30000
50,100，150，200, **，1000，*，30000
12，60,120，150,300，2220
110，220~230
5要求 5.1准确度
测量系统的准确度见表2。
2 JB/T10037—2012
表 2 准确度μm ±A（1+L/1000)
注1：A为系数，A=0.25，0.5，1.5，2.5，5，7.5，10，，500。 注2：L为最大测量长度，单位为毫米（mm）。 注3：如果L<1000mm，则按1000mm计算。
5.2细分误差
测量系统的细分误差见表3。
表3 细分误差 um
±0.25 5.3基本功能 5.3.1计数
±0.5
±5
± 10
±1.5
±2.5
±7.5
±500
.
测量系统在有效量程内应正确计数，且显示数值。 5.3.2清零
测量系统应具有清零功能。 5.4外观及结构性能 5.4.1外观
测量系统的表面不得有明显的凹痕、划伤、裂缝和变形，表面涂层或镀层不应有气泡、龟裂、脱落和锈蚀等缺陷。 5.4.2标志
测量系统机壳和面板上的开关、按钮、灯、插头座等均应有表示其功能的标志，标志应牢固、清晰、 美观、耐久。 5.4.3颜色
连接导线和线径的颜色及面板上的开关、按键和灯的颜色应符合GB5226.1--2008的规定。 5.4.4相互作用
各紧固和焊接部位应牢固，插头与插座接口应接触可靠、松紧适度，传感器各运动部分应灵活平稳，无阻滞和松动现象。 5.5防护等级（IP）
测量系统应具有防护能力，机箱的防护等级不应低于IP43，面板的防护等级不应低于IP54（见GB 4208-2008)。 5.6抗干扰能力 5.6.1抗静电干扰能力
测量系统工作时，对操作人员经常触及的所有部位进行接触放电电压为4kV、空气放电电压为8kV 的抗静电干扰能力试验，试验过程中的测量系统应能正常工作。 5.6.2抗快速瞬变电脉冲群干扰能力 5.6.2.1测量系统工作时，在交流供电电源端和保护接地端之间施加脉冲群（见表4）进行抗快速瞬变电脉冲群抗干扰能力试验，试验过程中的测量系统应能正常工作。 5.6.2.2测量系统工作时，传感器信号电缆用耦合夹施加脉冲群（脉冲幅度为1kV）进行抗快速瞬变电脉冲群抗干扰能力试验，试验过程中的测量系统应能正常工作。
3 JB/T10037—2012
表4
脉冲群持续时间脉冲群间隔 单脉冲宽度 脉冲上升沿 脉冲幅度 脉冲重复率 负脉冲群干扰时间
正、
kV
kHz 5
ms
ns
min 1
15
300 50×（1±30%）50×（1±30%） 2
5.6.3抗电压冲击干扰能力
测量系统工作时，输入电源中叠加脉冲电压（见表5）进行抗电压冲击抗干扰能力试验，试验过程中的测量系统应能正常工作。
表5!
叠加脉冲电压的 叠加脉冲电压的 叠加脉冲电压的 叠加脉冲电压的
叠加脉冲电压的 叠加脉冲电压的
前沿
宽度
峰值 kv
脉冲重复率次数/min
极性正极/负极
试验次数正、负各5次
μs
1.2×（1±30%) 50×（1±20%) 2×(1±10%) 5.6.4 抗电压暂降、短时中断干扰能力
1
测量系统工作时，在交流供电电源端口使电压（见表6）发生变化进行电压暂降、短时中断抗干扰能力试验，试验过程中的测量系统应能正常工作。
表6 持续周期 0.15
时间ms
%UT 0 40 70
3 20 100
- 5
5.7电气安全性能 5.7.1接地保护 5.7.1.1机壳应有保护接地，有PE标志。电源中线N不应与PE相连，且不应相互替代。 5.7.1.2电气和机械的导体件都应用黄/绿双色导线连接到保护接地电路上，连接要牢固。保护接地电路的连续性应符合GB5226.1-—2008的规定。 5.7.2绝缘电阻
在工作环境下，电源线L、N端子和保护接地间施加500V直流电压时，测得绝缘电阻不应小于 1 M2。 5.7.3耐电压强度
电源线L、N端子和保护接地线之间应能经受交流电压为1000V（有效值）、频率为50Hz、时间为10s和漏电流不应大于5mA的耐压试验，试验中不应有击穿和飞弧现象。 5.8环境适应性 5.8.1气候环境
适应于测量系统的气候环境要求见表7。 5.8.2力学环境 5.8.2.1冲击
承受一定冲击（见表8）后的测量系统，其外观不应有明显的损伤和变形；通电后，测量系统仍应能正常工作。
4 JB/T10037—2012
表环境温度 0℃~45℃ 25℃~70℃
7
气候环境工作气候贮存、运输气候
相对湿度" ≤95%
指在温度为45℃±2℃时的相对湿度。
表8
冲击加速度m/s?
持续时间ms
冲击波形半正弦波
冲击次数
300
11
3
5.8.2.2 机械振动（正弦）
承受一定机械振动（见表9）后的测量系统，其外观仍应符合5.4的规定；通电后，测量系统仍应能正常工作。
表 9 扫频速率倍频程/min
振动幅度 mm 0.15 注：倍频程表示频率比为2的两个频率之间的频段。
扫频范围 Hz 10~55~10
持续时间 min
振动方向 X、Y、Z
≤1
30
5.8.3 周围环境
测量系统在运输、存放和使用时，不应置于潮湿、油雾、不能和强电磁直接接触、超量污染物和强振动环境中。 5.8.4电源
在稳态电压值为90%~110%的额定电压、95%～105%的额定频率的电源条件下，测量系统应能正常工作。 5.9连续运行试验
在温度为40℃土2℃、相对湿度为30%～60%的环境条件下，对测量系统进行不少于2个循环的连续运行试验（见表10）后，测量系统不应出现故障。
注：每24h为1个循环，2个循环即为48h。
表10
试验时间
1个循环的试验步骤
工作电压电压额定值
h 4 8 4 8
1 2 3 4
110%的电压额定值
电压额定值 90%的电压额定值
6 试验与检验方法 6.1 试验条件
测量系统的测定应在温度为20℃土2℃、相对湿度为30%～60%及大气压力为86kPa~106kPa的条件下进行。
5
