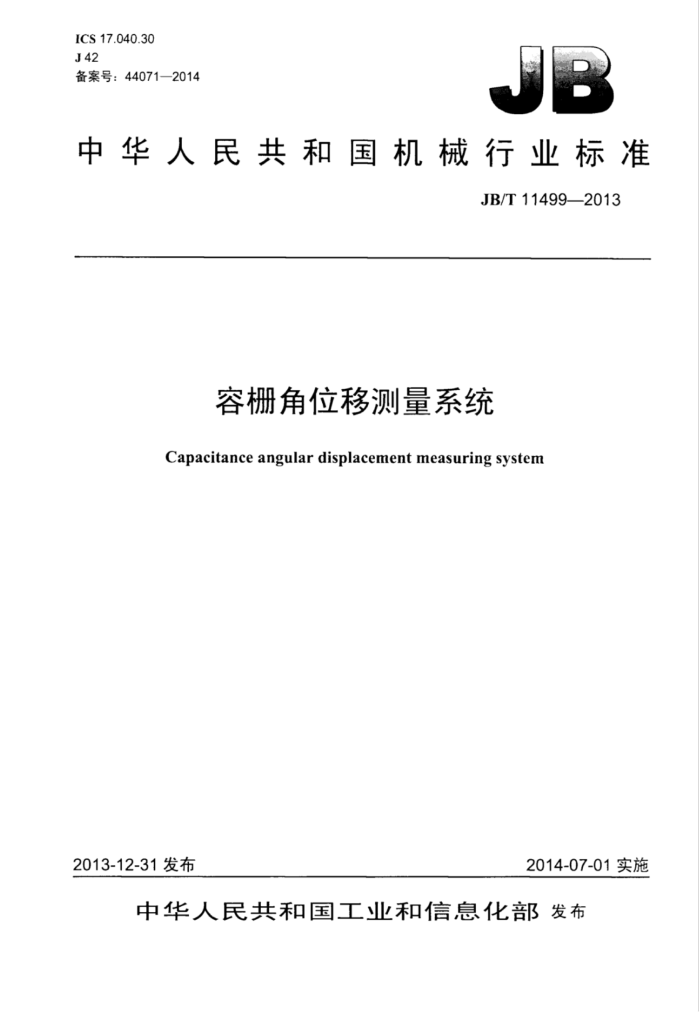

ICS17.040.30 J42 备案号：44071—2014
中华人民共和国机械行业标准
JB/T114992013
容栅角位移测量系统
Capacitance angular displacement measuring system
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准容栅角位移测量系统 JB/T114992013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm1印张·32下字 2014年9月第1版第1次印刷
定价：18.00元
*
书号：15111-11252 网址：http://www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11499--2013
目 次
前言 1范围. 2 规范性用文件 3术语和定义 4基本参数及功能.. 4..1基本参数. 4.2基本功能. 5要求.. 5.1外观质量 5.2相互作用 5.3标志.. 5.4 设计结构 5.5性能. 6环境适用性.. 6.1气候环境.. 6.2力学环境.. 6.3周围环境 6.4电源. 6.5连续运行试验 7检验项目及方法 7.1 检验条件 7.2 检测项目.. 7.3 检验方法. 8检验规则.. 8.1出厂检验 8.2型式检验.. 8.3判定规则. 9标志与包装 9.1标志.. 9..2包装.. 附录A（规范性附录）容栅角位移测量系统出厂检验项目附录B（规范性附录）容栅角位移测量系统型式检验项目。
一
广
.10 10 10
+ JB/T11499—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械下业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：中国航空工业集团公司北京航空精密机械研究所。 本标准参加起草单位：桂林广陆数字测控股份有限公司、桂林市品瑞传感技术有限公司、北京航天
峰光电子技术有限责任公司、桂林迪吉特电子有限公司、沈阳工业大学，桂林市计量测试研究所。
本标准主要起草人：高国栋、徐国柱、李振雄、周永、马礼耀、全贻智、于光平、李广金、李小莉、 刘湘桂。
本标准为首次发布。
II JB/T11499—2013
容栅角位移测量系统
1范围
本标准规定了容栅角位移测量系统的术语和定义、基本参数、要求、环境适应性、检验方法、检验规则、标志与包装等
本标准适用于分辨力为5″、10″18″20”30″36″~1″、2″3″、6″”准确度等级为土5”级、土10″级、土18”级、土20"级、土30”级、土36"级、土1”级、土2”级、±3”级、 土6”级的容栅角位移测量系统（以下简称测量系统”）。
2规范性引用文件
下列文件对于本文中的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191一2008包装储运图示标志 GB4208—2008 外壳防护等级（IP代码） GB/T4879—1999 防锈包装 GB/T5048-1999 防潮包装 GB5226.1—2008 机械电气安全机械电气设备第1部分：通用技术条件 GB/T6388—1986 运输包装收发货标志 GB/T9969—2008 工业产品使用说明书 总则 GB/T13384—2008 机电产品包装通用技术条件 GB/T14436-1993 工业产品保证文件总则 GB/T2423.3—-2006 电工电子产品环境试验第2部分：试验方法试验Cab；恒定湿热试验 GB/T2423.10—2008 电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T17163—2008 几何量测量器具术语基本术语 GB/T17164—2008 几何量测量器具术语产品术语 GB/T17626.2-2006 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3—2006 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验
3术语和定义
GB/T17163、GB/T17164界定的以及下列术语和定义适用于本文件。
3.1
容栅角位移测量系统 capacitance angular displacement measuring system 应用容栅测量原理，由容栅角位移传感器感受角位移信息并与数据处理单元相连接后构成的测量系
统。 3.2
有固定零位输出的测量系统 fixed zero measuring system 角位移测量系统的零位相对机械位置参考点固定不变，称之为有固定零位输出的测量系统。
I JB/T11499—2013
3.3
无固定零位输出的测量系统 not fixed zero measuring system 角位移测量系统的零位相对机械位置参考点不固定，称之为无固定零位输出的测量系统。
3.4
回程误差 measuring angular hysteresis error 测量系统相应受检点正转与反转时示值误差之差为该受检点的回程误差。
X
基本参数及功能
4.1 基本参数
基本参数及数值见表1。
表1
参数名称分辨力额定工作电压 4.2 基本功能 4.2.1 测量系统角度信息显示正确。 4.2.2 有固定零位输出的测量系统零位信息输出正确。 4.2.3 清零等功能键的工作正常，按键灵活，复位正常。 4.2.4 测量系统应具有数据输出端口，其通讯接口格式为USB、RS-232、RS-485等模式。
参数值
5"（0.0014°）.10"（0.0028°）、18"（0.0050°）、20"（0.0056°）、30"（0.0083" 36" (0.0100).1 (0.0167")、2" (0.0333").3" （0.0500°）6" (0.1000°） 5.0V.3.0 V、1.5 V
5要求
5.1外观质量 5.1.1清洁
测量系统外表清洁，不应有影响外观和使用性能的锈斑、裂纹、划痕、碰伤等明显损伤。 5.1.2颜色
表面涂层平滑完好，颜色协调美观，其控制元件的颜色符合GB5226.1一2008的规定。 5.1.3 3识别
标志清晰、易予识别。 5.2相互作用
紧固件、连接件固定牢靠、无松动，各运动部分灵活平稳。 5.3标志 5.3.1标志内容
在测量系统易见部位应设铭牌标志，其内容包括：产品名称、产品型号、编号、出厂日期、生产单
2 JB/T11499—2013
位等。 5.3.2 2电器箱
电器箱有表明配套性的标志，其内容包含产品名称和型号等。 5.4 设计结构 5.4.1工作模式
测量系统有两种显示模式： a）度、分、秒显示； b）度显示。
5.4.2 工作电压
T作直流电压为5.0V、3.0V、1.5V，允许变化范围为土10% 5.4.3 通讯接口
测量系统应具有数据输出端口，其通讯接口格式为USB、RS-232或RS-485等模式 5.5 性能 5.5.1准确度
测量系统准确度等级对应的角度测量误差的最大允许误差见表2。
表2
准确度等级 ±5" ±10" ±18" ±20" ±30 " ±36" ±1 ±2' ±3" ±6'
检验温度
角度测量误差的最大允许误差
±20 " ±40" ±72 " ±80" ±90" ±108" ±3" ±6" ±6" ± 12'
（20±5）℃
5.5.2 重复性
测量系统重复性见表3。
表3 重复性 10" 20 " 36"
准确度等级 ±5" ±10" ±18"
检验温度
（20±5）℃
n JB/T11499—2013
表3（续）重复性
准确度等级 ± 20" ±30" ±36 " ±1 ±2' ±3 ±6"
检验温度
40" 60" 72" 2" 4' 6 12"
（20±5）℃
5.5.3 回程误差
测量系统回程误差见表4。
表4 问程误差 10" 20" 36" 40" 60" 72" 2' 4' 6 12°
准确度等级 ±5" ±10* ±18" ±20 " ±30" ±36 ±1' ±2" ±3' ±6
检验温度
(20±5）C
5.5.4 稳定度
测量系统4h示值变化见表5。
表 5 示值变化（分辨力个数）
分辨力 5" 10" 18" 20" 30" 36 * 1' 2' 3' 6"
检验温度
2
（20±5）℃
1
4
