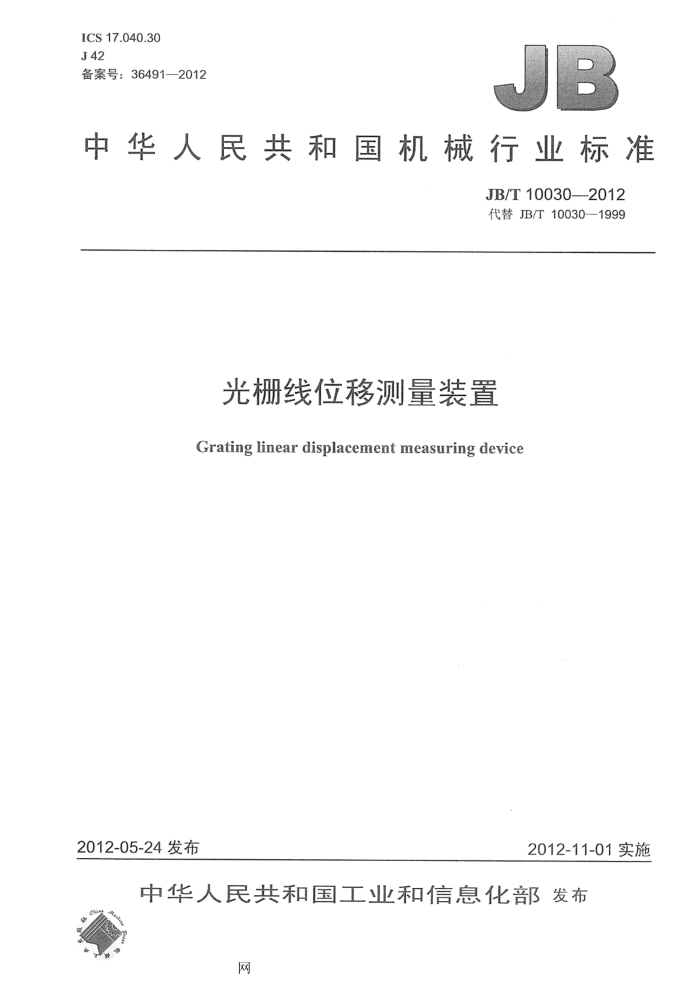

ICS 17.040.30 J42 备案号：36491—2012
P
中华人民共和国机械行业标准
JB/T100302012 代替JB/T10030—1999
光栅线位移测量装置
Grating linear displacement measuring device
2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部发布
网 JB/T10030——2012
目 次
前言
III
范围 2 规范性引用文件， 3 术语和定义 4 要求. 4.1 基本参数 4.2 准确度... 4.3 重复精度 4.4 基本功能. 4.5 外观及相互作用 4.6 防护等级（IP） 4.7 抗干扰能力 4.8 稳定度.. 电气安全性能.
1
5
5.1 接地保护.. 5.2 绝缘电阻. 5.3 耐电压强度环境适应性.
6
6.1 气候环境 6.2 力学环境. 6.3 周围环境 6.4 电源. 7 连续运行试验. 8试验与检验方法.. 8.1试验与检验条件 8.2试验与检验项目及方法 9检验规则 9.1 出厂检验， 9.2 型式检验、 9.3 判定规则... 10标志与包装.. 10.1 标志. 10.2包装.. 附录A（规范性附录）检验项目及重要度表1基本参数表2准确度等级表3重复精度参数表4抗快速瞬变电脉冲群试验等级
6
R
X
网 JB/T10030-—2012
表5抗电压冲击试验等级表6抗电压暂降、短时中断试验等级表7气候环境. 表8机械振动（正弦）条件，表9冲击试验条件. 表10 连续运行试验条件表A.1 检验项目重要度
a
+
7
6
9
II
网 JB/T10030-2012
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T10030--1999《光栅线位移测量系统》，与JB/T10030—1999相比主要技术变化如下：
-增加并更新了“规范性引用文件”的内容（本版的第2章，1999年版的第2章）；修改了“术语和定义”的内容（本版的第3章，1999年版的第3章）； -增加了“基本参数”的内容（本版的4.1，1999年版的第4章）； -增加了“准确度”指标（本版的4.2)； -增加了“防护等级”指标（本版的4.6）；修改了“抗千扰能力”的内容（本版的4.7，1999年版的5.8）；取消了“MTBF”项（1999年版的5.6）；增加了“连续运行试验”指标（本版的第7章）；修改了“试验方法”的内容（本版的第8章，1999年版的第6章）；修改了“检验规则”的内容（本版的第9章，1999年版的第7章）；增加了“判定规则”指标（本版的9.3)；修改了“标志与包装”的内容（本版的第10章，1999年版的第8章）；一修改了部分文字的叙述。
本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：广州市诺信数字测控设备有限公司。 本标准参加起草单位：苏州怡信光电科技有限公司、贵阳新豪光电有限公司、广东万濠精密仪器股
份有限公司、长春光机数显技术有限责任公司、中国计量科学研究院、廊坊开发区莱格光电仪器有限公司。
本标准主要起草人：潘伟华、沈烈、陆庆年、刘广黔、巫孟良、王罡、张恒、史淑华。 本标准所代替标准的历次版本发布情况为：
ZBJ42036—1989; JB/T100301999。
-
III
网 JB/T10030—2012
光栅线位移测量装置
1范围
本标准规定了光栅线位移测量装置的术语和定义、要求、电气安全性能、环境适应性、连续运行试验、试验与检验方法、检验规则、标志与包装等。
本标准适用于机床、仪器等的坐标线位移检测与测量的光栅线位移传感器和光栅数字显示仪表相连组成光栅线位移测量装置（以下简称“测量装置”）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191-2008包装储运图示标志 GB/T2423.1—2008 3电工电子产品环境试验 第2部分：试验方法试验A：低温 GB/T2423.22008 3电工电子产品环境试验 第2部分：试验方法试验B：高温 GB/T2423.32006 电工电子产品环境试验 第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.5--1995 电工电子产品环境试验 第二部分：试验方法试验Ea和导则：冲击 GB/T2423.10—2008 电工电子产品环境试验 第2部分：试验方法试验Fc：振动（正弦） GB4208-—2008 外壳防护等级（IP代码） GB/T 4365-2003 电工术语电磁兼容 GB/T 4879—1999 防锈包装 GB/T 5048-1999 防潮包装 GB 5226.1—2008 机械电气安全机械电气设备第1部分：通用技术条件 GB/T 6388-1986 运输包装收发货标志 GB/T6587.8—1986 电子测量仪器电源频率与电压试验 GB/T9969—2008 工业产品使用说明书总则 GB/T133842008 机电产品包装通用技术条件 GB/T14436—1993 工业产品保证文件总则 GB/T17626.2—2006 电磁兼容试验和测量技术 静电放电抗扰度试验 GB/T17626.42008 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5-2008 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 GB/T17626.11—2008 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验
3术语和定义
下列术语和定义适用于本文件。
3.1
光栅线位移测量装置 grating linear displacement measuring device 由光栅线位移传感器感受线位移量，并用光栅数字显示仪表显示其长度的测量装置。
3.2
环境适应性 主environmentaladaptability 在规定的环境条件和预定的寿命期间，光栅线位移测量装置服务于预定目的的适应能力。
1
网 JB/T10030——2012
3.3
（对骚扰的）抗扰度immunity（toadisturbance）装置、设备或系统面临电磁骚扰不降低运行性能的能力。 ［[GB/T4365—2003，定义161-01-20]］
3.4
静电放电（ESD） electrostaticdischarge (ESD) 具有不同静电电位的物体在相互靠近或直接接触引起的电荷转移。 ［GB/T4365-2003，定义161-01-22]
3.5
脉冲群burst 一群数量有限的、可加以区分的脉冲或持续时间有限的振荡。
3.6
耦合夹couplingnetwork 在与被测回路没有任何电连接的情况下，以共模形式将干扰信号耦合到被试回路的具有规定尺寸和
特性的一种系统。 3.7
电压冲击voltagesurge 沿线路传送的暂态电压波，其特征是电压先快速上升后缓慢下降。
3.8
电压暂降voltagedip 在电气系统的某一点的电压突然下降，经历半个周期到几秒钟的短暂持续期后，电压恢复正常。 注：改写GB/T4365—2003中定义161-08-10。
3.9
（供电电压的）短时中断shortinterruption（ofsupplyvoltage）供电电压消失-段时间，一般不超过1min，短时中断可以认为是100%幅值的电压暂降。 注：改写GB/T4365—2003中定义161-08-20。
4要求 4.1基本参数
测量装置的基本参数见表1。
表1 基本参数
基本参数分辨力μm
参 数 值
0.1，0.2，0.5, 1.0,2.0，5.0,10
920, 1020，1140，1240，1440, ..*,30040
70,120,170, 50,100,150, 1050, 1850,2050,2250, ，3050， ，3500,4000,
...
测量长度 mm
.
4500，5000,5500，6000 480，360，240, 180, 120，60，48，24，18，12 110，220，100~230
最大移动速度 m/min 供电电压（AC）V
4.2准确度
测量装置的准确度用最大间隔误差的1/2冠以“土”号表示，准确度等级分为5级，见表2。
2
网 JB/T10030--2012
表2 准确度等级
单位为毫米
准确度等级
有效量程
1 ±0.000 3 ±0.000 5 ±0.001 ±0.003 ±0.006 ±0.015
2 ±0.000 5 ±0.001 ±0.002 ± 0.006 ±0.012 ±0.030
3 ±0.001 ±0.002 ±0.004 ±0.012 ±0.025 ±0.050
4 ±0.002 ±0.004 ±0.008 ±0.025 ±0.050 ±0.080
5 ±0.003 ±0.008 ±0.015 ±0.050 ±0.080 ±0.120
≤200 >200~500 >500~1000 >1000~1500 >1500~2000 >2 000~3500 4.3重复精度
测量装置在有效量程内任一点上的重复精度应符合表3的规定。
单位为微米
表3 重复精度参数
分辨力 0.1,0.2 0.5 1.0 2.0 5.0 10
重复精度 ≤0.2 ≤0.5 ≤1.0 ≤2.0 ≤5.0 ≤10
4.4基本功能 4.4.1计数
测量装置在有效量程内应正确计数，且显示数值。 4.4.2清零
测量装置应具有清零功能。 4.5外观及相互作用 4.5.1外观
测量装置的表面不得有明显的凹痕、划伤、裂缝和变形，表面涂层或镀层不应有气泡、龟裂、脱落和锈蚀等缺陷。 4.5.2标志
测量装置机壳和面板上的开关、按钮、灯、插头座等均应有表示其功能的标志，标志应牢固、清晰、 美观、耐久。 4.5.3颜色
连接导线和线径的颜色及面板上的开关、按键和灯的颜额色应符合GB5226.1一2008的规定。 4.5.4相互作用
各紧固和焊接部位应牢固，插头与插座接口应接触可靠、松紧适度，传感器各运动部分应灵活平稳，无阻滞和松动现象。 4.6防护等级（IP）
测量装置应具有防护能力，.散开式光栅线位移传感器防护等级不应低于IP50，封闭式光栅线位移传感器防护等级不应低于IP53，光栅数字显示仪表的机箱防护等级不应低于IP43，面板的防护等级不应低于IP54（按GB4208——2008的规定）。
3
网 JB/T10030—2012
4.7抗干扰能力 4.7.1抗静电干扰能力
测量装置工作时，对操作人员经常触及的所有部位进行接触放电电压为4kV、空气放电电压为8kV 的抗静电干扰能力试验，试验过程中的测量系统应能正常工作。 4.7.2抗快速瞬变电脉冲群干扰能力 4.7.2.1测量装置工作时，在交流供电电源端和保护接地端之间施加脉冲群（见表4）进行抗快速瞬变电脉冲群抗干扰能力试验，试验过程中的测量装置应能正常工作。
表4抗快速瞬变电脉冲群试验等级
脉冲弹持续时间脉冲群间隔 单脉冲宽度 脉冲上升沿 脉冲幅度 脉冲重复率 正、负脉冲群干扰时间
kV
kHz 5
min 1
ms
ns
300 50×（1±30%）50×（1±30%） 2
15
4.7.2.2测量装置工作时，传感器信号电缆用耦合夹施加脉冲群（脉冲幅度为1kV）进行抗快速瞬变电脉冲群抗干扰能力试验，试验过程中的测量装置应能正常工作。 4.7.3抗电压冲击干扰能力
测量装置工作时，输入电源中叠加脉冲电压（见表5）进行抗电压冲击抗干扰能力试验，试验过程中的测量装置应能正常工作。
表5抗电压冲击试验等级
叠加脉冲电压的 叠加脉冲电压的 叠加脉冲电压的 叠加脉冲电压的
叠加脉冲电压的 叠加脉冲电压的
前沿
宽度
峰值 kV
脉冲重复率次数/min
极性正极/负极
试验次数正、负各5次
μs
1.2×（1±30%) 50×（1±20%） 2×（1±10%) 4.7.4抗电压暂降、短时中断干扰能力
1
测量装置工作时，在交流供电电源端口使电压（见表6）发生变化进行电压暂降、短时中断抗干扰能力试验，试验过程中的测量装置应能正常工作。
表6抗电压暂降、短时中断试验等级
时间ms
%Ur 0 40 70
持续周期 0.15
3 20 100
1 5
4.8稳定度
在试验条件下，测量装置的数显仪表置输入标定后的光栅线位移传感器信号，其数显仪表的显示数字漂移不应超过土1个分辨力。 5电气安全性能 5.1接地保护 5.1.1机壳应有保护接地，有PE标志。电源中线N不应与PE相连，且不应相互替代。 5.1.2电气和机械的导体件都应用黄/绿双色导线连接到保护接地电路上，连接要牢固。保护接地电路的连续性应符合GB5226.1—2008的规定。
4
