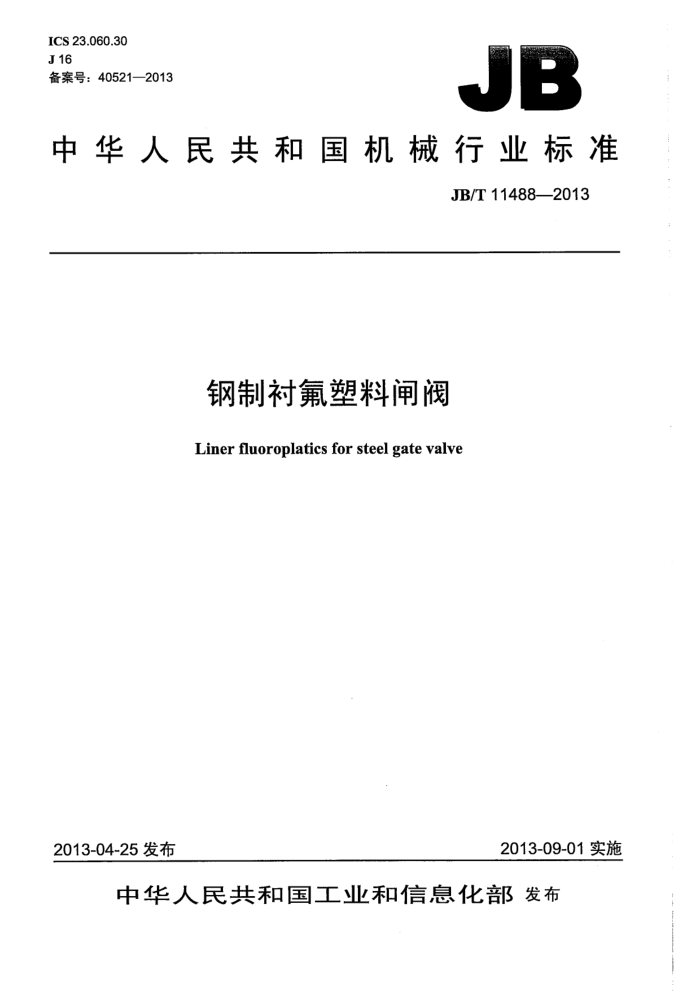

ICS23.060.30 J16 备案号：40521—2013
JB
中华人民共和国机械行业标准
JB/T 11488—2013
钢制衬氟塑料闸阀
Linerfluoroplaticsforsteelgatevalve
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准钢制衬氟塑料闸阀 JB/T11488—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?1.25印张·34千字 2013年11月第1版第1次印刷
定价：21.00元
*
书号：15111·10865 网址：http：/www.cmpbook.com 编辑部电话： (010) 88379778 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11488---2013
目 次
前言 1范围.. 2规范性引用文件 3 结构型式. 4技术要求.. 4.1 压力-温度额定值 4.2 闸阀性能 4.3 结构长度 4.4 连接端. 4.5 阀体. 4.6 阀盖与支架 4.7 闸板. 4.8 阀杆与阀杆螺母 4.9 填料和填料箱 4.10 操作.. 4.11 旁通装置... 4.12 静压寿命。 4.13 指示器.. 4.14 闸阀衬里的结构要求：材料.
m
5
5.1 总则. 5.2 金属材料.. 5.3 衬里材料 5.4 阀杆 5.5 阀杆螺母， 5.6 填料... 5.7 连接螺栓螺母， 5.8 手轮或链轮 5.9 螺塞 6 试验方法. 6.1 总则.. 6.2 试验仪器 6.3 衬里前的检查， 6.4 衬里层的检测， 6.5 压力试验. 6.6 材质成分分析. 6.7 阀体材质力学性能 6.8 静压寿命
C
9 9 .9
1o 10 10 10 10
10 10 10 10 10 JB/T11488—2013
6.9 标志、涂漆和包装 7检验规则.. 7.1检验分类... 7.2出厂检验.. 7.3型式检验.. 7.4抽样方法. 8标志.. 8.1标志的内容.. 8.2阀体上的标记 8.3铭牌上的标记.. 9涂漆、包装和储运. 附录A（资料性附录）钢制衬氟塑料闸阀订货合同数据表图1钢制衬氟塑料闸阀典型结构图图2衬里形式. 表1 阀体的最小壁厚t 表2 阀体密封座的最小直径表3 阀体与阀盖连接的双头螺柱最小直径表4 阀杆的最小直径表5 旁通装置管道尺寸. 表6 闸阀的静压寿命次数，表7 衬里层厚度... 表8 金属材料牌号. 表9 衬里材料标准及代号，表10 出厂检验与型式检验项目表11 抽样的最少基数和抽样数
11 11 11 ,11 11 12 12
.. 12 12
12
12 14 .2
L
11 12
II
JB/T11488—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准起草单位：上海耐腐阀门集团有限公司、浙江上玉阀门有限公司、浙江有氟密阀门有限公司。 本标准主要起草人：许定舜、胡远银、葛克克、朱孝有、赵建军。 本标准为首次发布。
II JB/T11488—2013
钢制衬氟塑料闸阀
1范围
本标准规定了钢制衬氟塑料闸阀的结构型式、技术要求、材料、检验与试验、检验规则、标志、涂漆、包装和运输。
本标准适用于钢制衬氟塑料闻阀（以下简称闻阀）。适用工况为：公称压力不大于PN16、公称尺寸
DN15～DN600；适用温度-29℃～150℃；适用介质为低黏度酸、碱、盐等腐蚀性的气体或液体。介质为液体时，全开位置管道内介质的流速小于3m/s。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T152.4紧固件六角头螺栓和六角螺母用沉孔 GB/T 196 普通螺纹基本尺寸 GB/T 197 普通螺纹公差 GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T 700 碳素结构钢 GB/T 798 活节螺栓 GB/T 1220 不锈钢棒 GB/T 3280 不锈钢冷轧钢板和钢带 GB/T5796（所有部分） 梯形螺纹 GB/T9113 整体钢制管法兰 GB/T11373—1989热喷涂金属件表面预处理通则 GB/T12220 通用阀门标志 GB/T12221 金属阀门结构长度 GB/T12224 钢制阀门 一般要求 GB/T12228 通用阀门 碳素钢锻件技术条件 GB/T12229 通用阀门 碳素钢铸件技术条件 GB/T12230 通用阀门 不锈钢铸件技术条件 GB/T13927 工业阀门压力试验 GB/T17219—1998 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T23711.1—2009 氟塑料衬里压力容器电火花试验方法 GB/T23711.4—2009 氟塑料衬里压力容器耐真空试验方法 JB/T106 阀门的标志和涂漆 JB/T7927 阀门铸钢件外观质量要求 JB/T7928 通用阀门供货要求 JB/T8858 闸阀静压寿命试验规程 HG/T2167 聚三氟氯乙烯树脂
JB/T11488—2013
HG/T2902 模塑用聚四氟乙烯树脂 HG/T2904 4模塑和挤塑用聚全氟乙丙烯树脂
3结构型式
闸阀的典型结构及主要零件名称如图1所示。
7
五
-
O
otn
一阀体；2- 阀盖；3- 衬氟阀杆组件；4- 支架：5- 填料压盖；6- 一连接套：7- 一阀杆；
-
8—一阀杆螺母；9 轴承压盖：10 手轮：11~ 锁紧螺母：12- 一调节螺母。
图1钢制衬氟塑料闸阀典型结构图
4技术要求
4.1压力-温度额定值
闸阀钢制壳体的压力-温度额定值按GB/T12224的规定。内部零件衬里层采用氟塑料材料，允许使
2 JB/T11488---2013
用的压力-温度额定值低于闸阀壳体材料的压力-温度额定值，应当取其较低值，并应当在铭牌上予以标明。 4.2闸阀性能 4.2.1壳体强度
闸阀应能保证工作条件下的正常工作。闸阀经壳体强度试验后，不允许有结构损伤及任何有害变形，不允许有可见渗漏通过阀门壳壁；如果试验介质为液体，则不得有明显可见的液滴或表面潮湿；如果试验介质是空气或其他气体应无气泡漏出。 4.2.2密封性能
闸阀正常工作和密封试验中，不允许有可见渗漏通过上密封座和密封面，并无结构损伤（氟塑料塑性变形不作为结构上的损坏考虑)。 4.2.3闸阀耐腐蚀性能
闸阀应有良好的耐腐蚀性能。 4.2.4闸阀启闭操作
在空载和最大允许工作压差时，利用设计配置的驱动机构应能平稳地启闭操作闸阀，无卡阻现象并能达到密封要求。 4.2.5卫生要求
用于饮用水、食品、医药等领域时，闸阀的卫生要求应符合GB/T17219一1998的规定。 4.3结构长度
衬氟闸阀的结构长度及偏差按GB/T12221的规定，或按订货合同的要求，参见附录A。 4.4连接端 4.4.1法兰连接端按GB/T9113的规定，密封面表面粗糙度值不低于Ra6.3um，或按订货合同要求。 4.4.2对夹连接端和卡箍连接端的形式与尺寸按订货合同要求。 4.5阀体 4.5.1P 阀体应当是铸造或锻造成型的，阀体材料应当符合GB/T12228、GB/T12229、GB/T12230的规定。 4.5.2阀体的最小壁厚按表1的规定，阀体最小壁厚不包括衬里层厚度。对阀体通道与阀体颈部连接处及其他应力集中部位和非圆形体等部位应适当的加厚。
表1阀体的最小壁厚
公称压力PN
公称尺寸 DN 25 32
6
10 最小壁厚 mm
16
4.5 5.5
4.5 5.5
4.5 5.5
3
