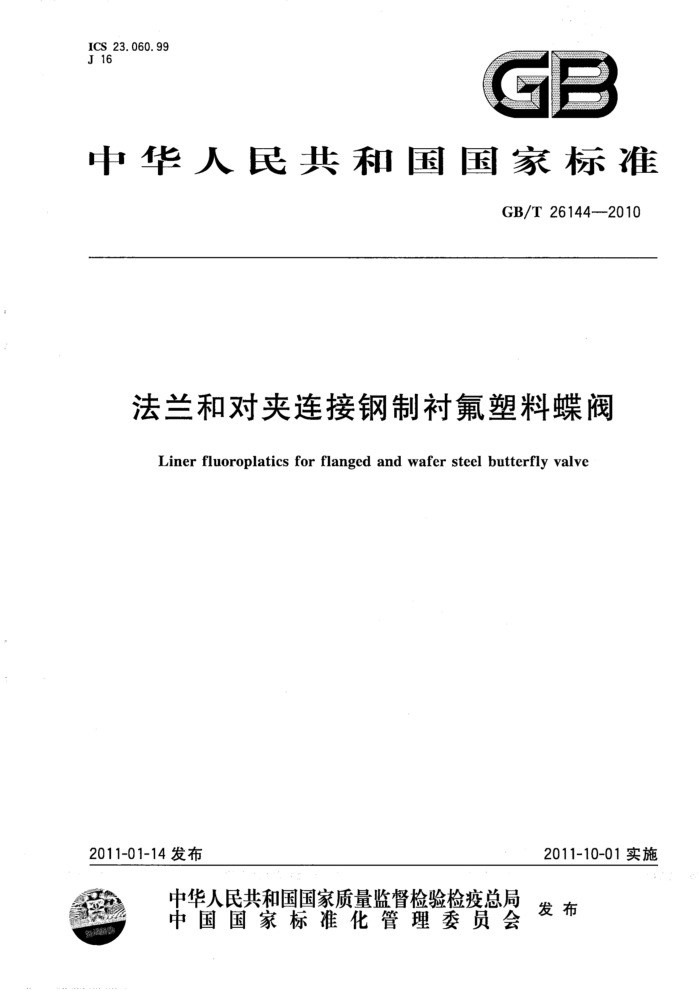

ICS 23.060.99 J 16
GB
中华人民共和国国家标准
GB/T26144-2010
法兰和对夹连接钢制衬氟塑料蝶阀
Liner fluoroplatics for flanged and wafer steel butterfly valve
2011-10-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T26144—2010
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188)归口。 本标准起草单位：上海耐腐阀门集团有限公司、合肥通用机械研究院。 本标准主要起草人：许定舜、胡远银、张继伟、赵建军。 GB/T26144—2010
法兰和对夹连接钢制衬氟塑料蝶阀
1范围
本标准规定了法兰和对夹连接衬氟塑料蝶阀的结构形式、技术要求、材料、试验方法、检验规则、标
志、涂漆、包装及储运。
本标准适用于法兰和对夹连接钢制衬氟塑料蝶阀（以下简称“蝶阀”）。适用工况为：公称压力不大
于PN16、公称尺寸DN50～DN1200；适用温度不大于150℃；适用介质为低黏度酸、碱、盐等腐蚀性的气体或液体。介质为液体时，全开位置管道内介质的流速小于3m/s。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150钢制压力容器 GB152.4紧固件六角头螺栓和六角螺母用沉孔 GB/T699 优质碳素结构钢 GB/T 700 碳素结构钢 GB1184一1996形状和位置公差 未注公差值 GB/T1220 不锈钢棒 GB/T 3280 不锈钢冷轧钢板和钢带 GB/T9113.1 平面、突面整体钢制管法兰 GB/T11373—1989 热喷涂金属件表面预处理通则 GB/T12220 通用阀门标志 GB/T12221 金属阀门结构长度 GB/T12223 部分回转阀门驱动装置的连接 GB/T12229 通用阀门碳素钢铸件技术条件 GB/T12230 通用阀门不锈钢铸件技术条件 GB/T 13927 工业阀门压力试验 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T 23711.1 氟塑料衬里压力容器电火花试验方法 GB/T23711.4 氟塑料衬里压力容器耐真空试验方法 HG/T2167 聚三氟氯乙烯树脂 HG/T2902 模塑用聚四氟乙烯树脂 HG/T2904 模塑和挤塑用聚全氟乙丙烯树脂 JB/T 106 阀门的标志和涂漆 JB/T5300 工业阀门材料选用导则 JB/T7927 阀门铸钢件外观质量要求 JB/T7928 通用阀门供货要求 GB/T261442010
3结构形式
3.1 蝶阀的基本结构及主要零件名称如图1和图2所示。
阀体；阀座衬里层；蝶板衬里层；蝶板；
O型密封圈；防尘密封圈；驱动装置。
1
2.
3
图1 双法兰式连接蝶阀
:
阀体；阀座衬里层；蝶板衬里层；蝶板；
5 -O型密封图； 6----防尘密封圈；
2
手柄。
3
图2对夹式连接蝶阀
2 GB/T 26144—2010
3.2蝶阀的连接形式有双法兰连接和对夹连接（单法兰、无法兰和U型法兰），如图3和图4所示。
?
十
图3双法兰连接
b）无法兰
a）单法兰
c）U型法兰图4对夹连接
4技术要求
4.1参数
应根据所使用的结构和材料性能综合确定蝶阀的最大工作压力和工作温度，并应在蝶阀的铭牌上标出。所有类型的蝶阀都应在介质温度不大于150℃的温度范围内和所标示的工作压力下连续工作。 4.2蝶阀的性能 4.2.1壳体强度
蝶阀经壳体强度试验后，不应有结构损伤，不允许有可见渗漏通过阀门壳壁和任何固定的阀体连接处；如果试验介质为液体；则不得有液滴或表面潮湿。如果试验介质是空气或其他气体，应无气泡漏出。 4.2.2蝶阀耐腐蚀性能和密封性能
蝶阀应有良好的耐腐蚀性能、应密封良好，关闭后不得有可见泄漏。但订货合同另有规定的除外。 4.2.3蝶阀启闭操作
在空载和最大允许工作压差时，利用设计配置的驱动机构应能平稳地启闭操作蝶阀，无卡阻现象，并能达到密封要求。 4.2..4元卫生要求
用于饮用水、食品、医药等领域时，蝶阀的卫生要求应符合GB/T17219的规定。 4.2.5蝶阀应保证当蝶板处于关闭位置时，内件不得有任何部位超出阀体的连接端面。
3 GB/T26144—2010
4.3蝶阀的使用 4.3.1 蝶阀应可以进行流量调节， 4.3.2蝶阀不宜安装在自由排空的管道上。 4.4阀体 4.4.1 蝶阀的结构长度按GB/T12221的规定，也可按用户的要求。 4.4.2 蝶阀阀体可以是整体的，也可设计成分体式，但分体式阀体两部分应连接牢固，拆装方便。法兰连接尺寸和密封面形式按GB/T9113.1的规定，也可按用户要求。 4.4.3 法兰密封面与蝶阀通道轴线应垂直，其轴线应与蝶阀通道轴线同轴 4.4.4蝶阀的法兰连接和对夹连接法兰的两端密封面应相互平行，其平行度按GB/T1184一1996中表3的12级精度。连接法兰的背面如不能加工应按GB/T152.4的规定平。 4.4.5 双法兰和对夹连接法兰根据结构的需要允许有带螺纹的螺栓孔。 4.4.6 两端法兰螺栓孔的轴线相对于法兰的孔轴线的位置度公差按表1的规定。
表1 法兰螺栓孔与法兰轴线位置度公差
单位为毫米
法兰螺栓孔直径 11.0~17.5 22.0~30.0 33.0~48.0
位置度公差 <
1. 0 1. 5 2. 6
4.4.7 阀座流道的最小尺寸按表2的规定。
表2 阀座流道的最小尺寸
单位为毫米
公称尺寸DN
阀座流道的最小尺寸
公称尺寸DN
阀座流道的最小尺寸
44 55 69 88 117 138 185 230 275 321
50 65 80 100 125 150 200 250 300 350
400 450 500 600 700 800 900 1 000 1 200
371 422 472 575 670 770 870 970 1 160
4.4.8 阀体密封圈（阀座）与阀体的连接应保证阀门在使用过程中不松动、不渗漏。 4:4.9阀门壳体材料为碳钢或不锈钢时，阀门壳体最小壁厚按表3的规定（不包括衬里层厚度）。金属壳体应能承受氟塑料模压成型时的压力和限制变形。 4.4.10 阀体内与介质接触的衬里层厚度按表4的规定。
A GB/T 26144—2010
表3 阀体的最小壁厚
单位为毫米
公称压力 PN10
公称压力 PN10
公称尺寸 DN
公称尺寸 DN 350 400 450 500 600 700 800 900 1 000
PN6 4.5
PN6 9 10 11 11 13 14 15. 5 16 18
PN16 11.5 11.5 12 13 15 16 16. 5 18 20
PN16
10 11 11.5 12 14 15 16 17 19
50
5
5. 5
65 80 100 125 150 200 250 300
6
6. 5
7
7. 5
7
8
8. 5
8
9
9. 5
10
9
-
表4 衬里层厚度
单位为毫米
公称尺寸DN
衬里层厚度
公称尺寸DN
衬里层厚度 ≥3.5
400 450 500 600 700 800 900 1 000 1 200
50 65 80 100 125 150 200 250 300 350
≥2.5
≥4. 0
≥4. 5
≥3. 0
≥5.0
≥3. 5
4.4.11 阀体可以是焊接的，其焊接工艺和对焊工的要求按GB150的规定。焊后需进行热处理。 4.4.12 对公称尺寸不小于DN800的蝶阀，应在阀体上适当设加强筋，以增加壳体刚度，并设置吊耳和地脚支架及固定螺栓孔。 4.5蝶板与阀杆 4.5.1 蝶板的导流面应设计制造成光滑过渡的形状。 4.5.2蝶板应保证在1.5倍最大允许工作压差下，不发生变形和损坏。 4.5.3阀杆可以设计成个整体轴，也可以设计成两个分离的短轴，其嵌入轴孔的长度应不小于轴径的1.5倍。 4.5.4..阀杆和蝶板的连接强度应能传递阀杆所能承受的最大扭矩的.75%，并保证在正常工作情况下不松动。 4.5.5除奥氏体不锈钢材料外，其他材料的阀杆经调质热处理后的硬度应在200HBS～280HBS范围内。
5 GB/T 261442010
4.6轴承和轴封 4.6.1对于公称尺寸不小于DN500的蝶阀，应选用适当的轴承并能承受轴向推力。 4.6.2在蝶阀的试验和使用中，轴承应能承受阀杆所传递的最大载荷。 4.6.3为防止阀杆处泄漏，避免外界杂质进入阀内，应设置可靠的密封。 4.7操作机构 4.7.1蝶阀的驱动可采用手动、蜗轮传动、电动、液动、气动等形式。 4.7.2采用驱动装置操作的蝶阀，其驱动装置应保证蝶阀在非自由排空的管道中蝶板的最大允许工作压差时能正常操作。 4.7.3不论采用何种驱动装置操作，用手轮或手柄操作时，操作力应不大于350N。 4.7.4驱动装置与蝶阀连接法兰的尺寸按GB/T12223的规定。 4.7.5对用手轮（包括驱动装置的手轮)或扳手操作的蝶阀，当面向手轮或扳手时，顺时针方向转动手轮或扳手阀门应为关。手轮的轮缘上要有明显的指示蝶板关闭方向的箭头和“关”字，且“关”字应放在箭头的前端，也可标上开、关两向的箭头和“开”、“关”字样。 4.7.6扳手操作的蝶阀全开时扳手应与管道轴线平行，并在扳手或标牌上标示“开”、“关”字样。 4.7.7所有蝶阀都应有表示蝶板位置的指示机构和保证蝶板在全开和全关位置的限位机构。 4.7.8扳手操作的蝶阀应带有三个以上不同开度的锁定机构。如用户有要求，可设置开启或关闭位置的锁定装置，方便用户加锁保护。 4.8蝶阀衬里内部设计 4.8.1蝶阀的内部设计形状应尽量简洁，壳体受衬面应平整，所有的内转角处应呈圆弧过渡，圆弧半径 R不小于2mm。 4.8.2阀门零件受衬面上的焊缝应设计成连续焊，并且采用对接焊缝。不得采用点焊，间断焊。更不得采用铆接方式。焊缝应打磨平整，焊缝凸出高度不大于0.5mm。焊接应符合GB150的规定。对接焊缝如图5所示。
焊缝咬边
焊缝内凸
焊缝平整光滑
1
焊缝根凸出
焊缝隙内凹
b) 焊缝平整光滑
f)
g 打磨不合适
注：a)、b)合格，c)～g)不合格。
图5·对接焊缝
6
